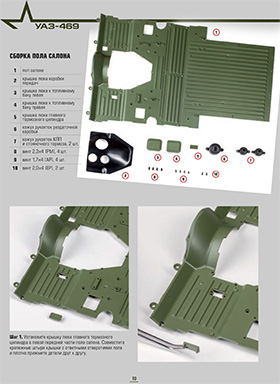

Montage n°50.
UAZ YA3-469.

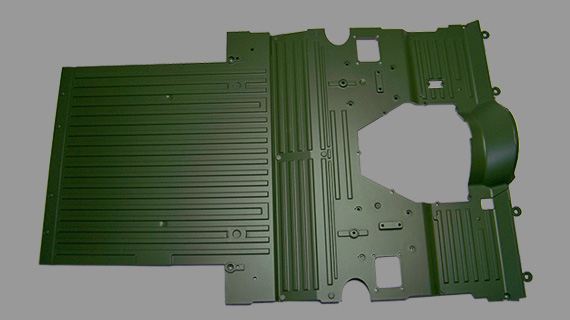

Assemblage du plancher intérieur.

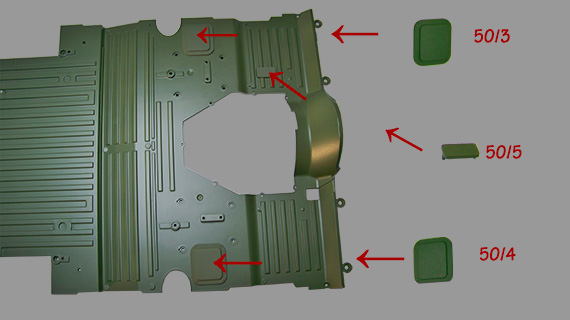

Montage n°50/1 aux n°50/3.
UAZ YA3-469.
Montage des trappes d’accès au cylindre de frein principal, des deux réservoirs de carburant.
- 50/03 - Couvercle du réservoir de carburant gauche
- 50/04 - Couvercle du réservoir de carburant droit
- 50/05 - Couvercle cylindre de frein principal

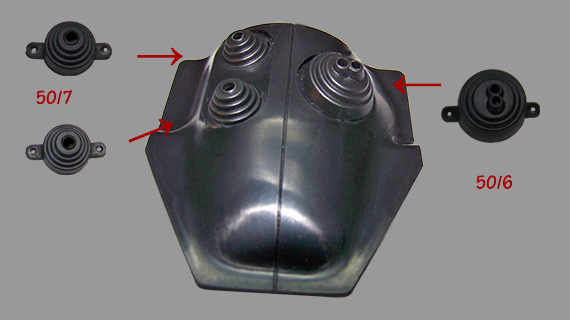

Montage n°50/4 aux n°50/6.
UAZ YA3-469.
Montage des trappes d’accès au cylindre de frein principal, des deux réservoirs de carburant.
- 50/06 - Soufflé boîte de transfert
- 50/07 - Soufflé boîte de transfert

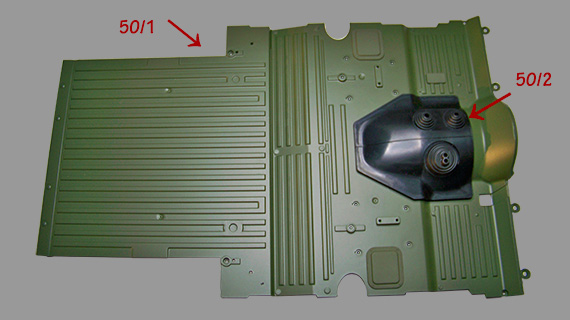

Montage n°50/7.
UAZ YA3-469.
Montage du capot de la boîte de vitesses sur le plancher.
- 50/02 - Capot boîte de vitesses
- 50/01 - Plancher

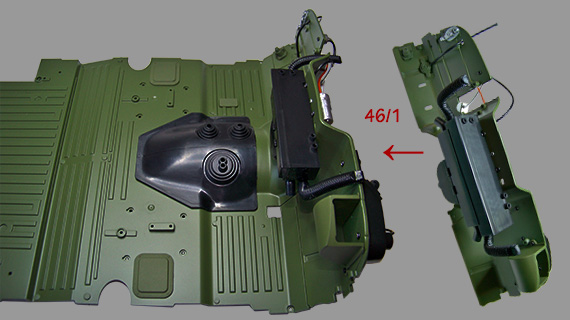

Montage n°50/8.
UAZ YA3-469.
Montage du tableau de bord sur le plancher.
- 46/01 - Tableau de bord

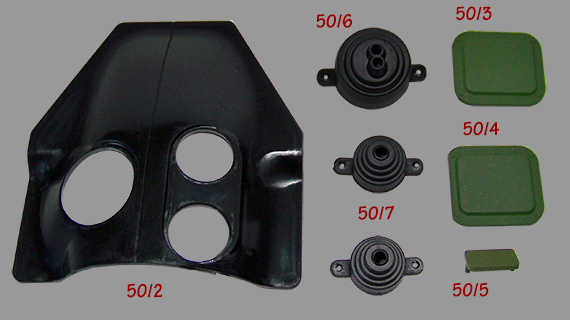

Liste des pièces montage n°50.
| 50/01 | Plancher | P | 1 |
| 50/02 | Capot boîte de vitesses | P | 1 |
| 50/03 | Couvercle du réservoir de carburant gauche | P | 1 |
| 50/04 | Couvercle du réservoir de carburant droit | P | 1 |
| 50/05 | Couvercle cylindre de frein | P | 1 |
| 50/06 | Soufflé boîte de transfert | P | 1 |
| 50/07 | Soufflé boîte de vitesses et frein de stationnement | P | 2 |
Liste des vis montage n°50.
| Vis PM | 2,3 x 4,0 mm | 004 |
| Vis AP | 1,7 x 4,0 mm | 004 |
| Vis EP | 2,0 x 4,0 mm | 002 |
Total des pièces montage n°50.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 008 |
| Total pièces | 008 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 001 |
| Pièces métalliques | 116 |
| Pièces plastiques | 345 |
| Total pièces | 465 |
| Total vis | 511 |
