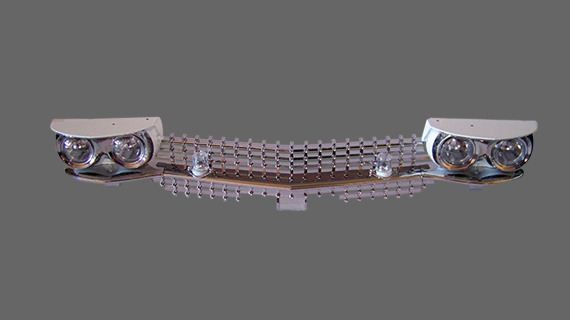

Montage n°2. Calandre avant.

Cadillac 1959 type ambulance.

Assemblage de la calandre, des feux avant.

Montage n°001 à 005

Montage n°2 : Pièces.

Cadillac 1959 type ambulance.

Calandre, phares, etc.

Montage n°2/1.

Cadillac 1959 type ambulance.

Assemblage de la partie de la calandre.

  • 2.D - Partie latérale gauche de la calandre
  • 2.C - Parties latérale droite de la calandre
Montage n°001 à 005

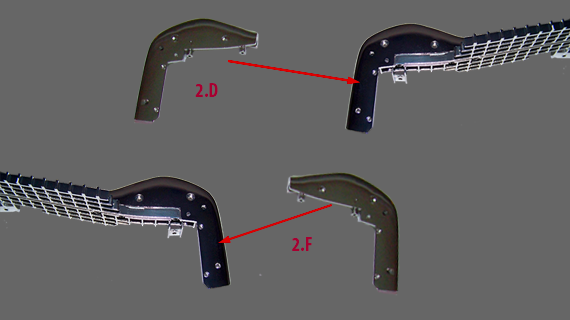

Montage n°2/2.

Cadillac 1959 type ambulance.

Montage des parties latérale sur la calandre.

  • 2.D - Partie de calandre gauche
  • 2.F - Partie de calandre droite

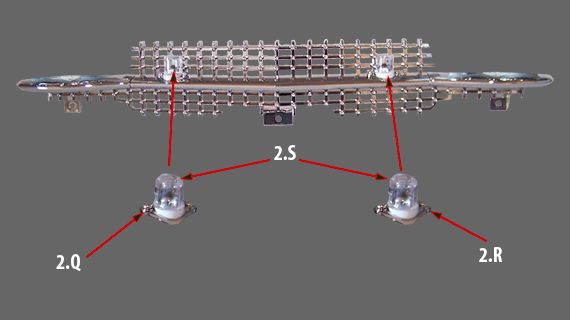

Montage n°2/3.

Cadillac 1959 type ambulance.

Assemblage des gyrophares et montage sur la calandre avant.

  • 2.Q - Base des avertisseurs lumineux (gauche)
  • 2.R - Base des avertisseurs lumineux (droit)
  • 2.S - Verres des avertisseurs lumineux
  • 2.T - Ampoules des avertisseurs lumineux
Montage n°001 à 005

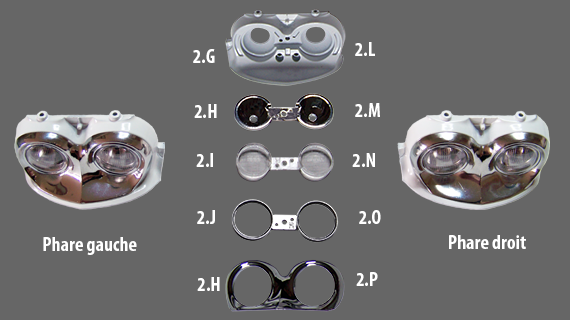

Montage n°2/3.

Cadillac 1959 type ambulance.

Assemblage des phares et montage sur la calandre avant.

  • 2.G - Logement des feux avant gauches
  • 2.H - Cerclage des feux avant gauches
  • 2.I - Réflecteurs des feux avant gauches
  • 2.J - Verres des feux avant gauches
  • 2.K - Joint des feux avant gauches
  • 2.L - Logement des feux avant droit
  • 2.M - Cerclage des feux avant droit
  • 2.N - Réflecteurs des feux avant droit
  • 2.O - Verres des feux avant droit
  • 2.P - Joint des feux avant droit

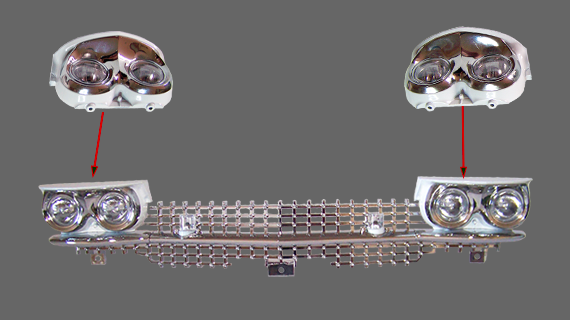

Montage n°2/3.

Cadillac 1959 type ambulance.

Montage des phares sur la calandre.

Montage n°001 à 005

Liste des pièces n°002.

2.A Calandre avant P 1
2.B Calandre latérale gauche P 1
2.C Calandre latérale droit P 1
2.D Partie de calandre gauche P 1
2.E Partie avant de la calandre P 1
2.F Partie de calandre droite P 1
2.G Logement feux avant gauches P 1
2.H Réflecteurs feux avant gauches P 1
2.I Réflecteurs feux avant gauches P 1
2.J Verres feux avant gauches P 1
2.K Joint feux avant gauches P 1
2.L Logement des feux avant droits P 1
2.M Cerclage des feux avant droits P 1
2.N Réflecteurs des feux avant droits P 1
2.O Verres des feux avant droits P 1
2.P Joint des feux avant droits P 1
2.Q Base du gyrophare gauche P 1
2.R Base du gyrophre droit P 1
2.S Capuchon du gyrophare P 2
2.T Ampoules des gyrophares P 2

Liste des vis montage n°002.

Vis AP 1,5 x 4,0 mm 13
Vis BP 1,7 x 4,0 mm 8
Vis CP 1,7 x 4,0 mm 2
Vis BM 1,7 x 4,0 mm 4

Total des pièces du montage n°002.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 002
Pièces plastiques 020
Total pièces 022
Total vis 027

Total des pièces de la maquette.

Autocollants 001
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 003
Pièces plastiques 029
Total pièces 033
Total vis 039
