Montage n°016. Carter de transmission .

Ducati GP 2023.

Assemblage de la transmission et de la pompe à l’huile et montage sur le carter de transmission et fixation au bloc moteur.

Montage n°016 à n°020

Montage n°016 : Pièces.

Ducati GP 2023.

Montage n°016-1 Modification.

Ducati GP 2023.

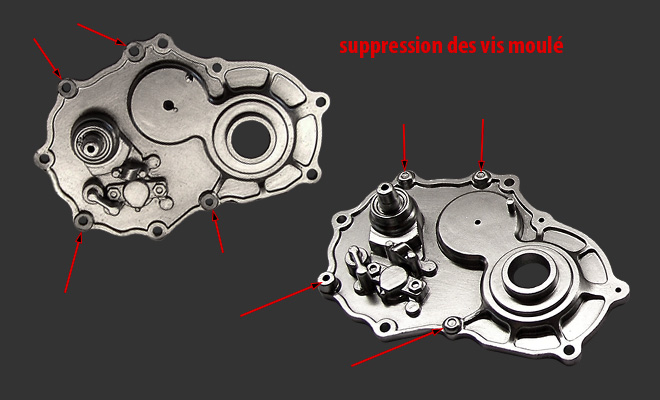

suppression des vis moulé avec le carter de transmission .

Montage n°016 à 020

Montage n°016-1.

Ducati GP 2023.

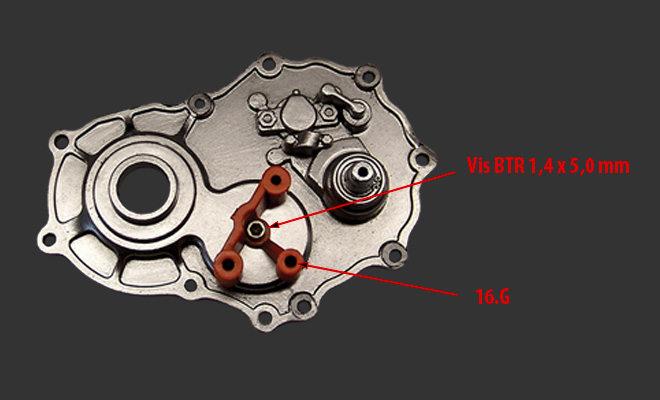

Montage du support de la pompe à l’huile sur le carter de transmission

Remplacement du vis cruciformes KP par un vis BTR 1,4 x 5,0 mm.

  • 16.G - Support de pompe à l'huile

Montage n°016-2 et 3.

Ducati GP 2023.

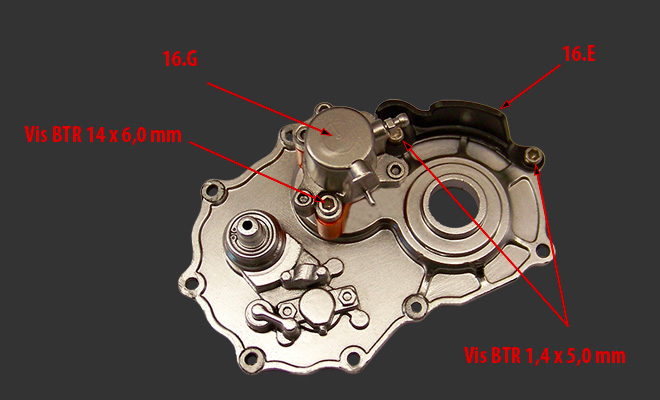

Montage de la pompe à huile et de la protection. Remplacement des vis. BTR 1,4 x 5,0 mm

  • 16.E - Tôle de protection de chaîne
  • 16.G - Pompe à l'huile

Montage n°016-4.

Ducati GP 2023.

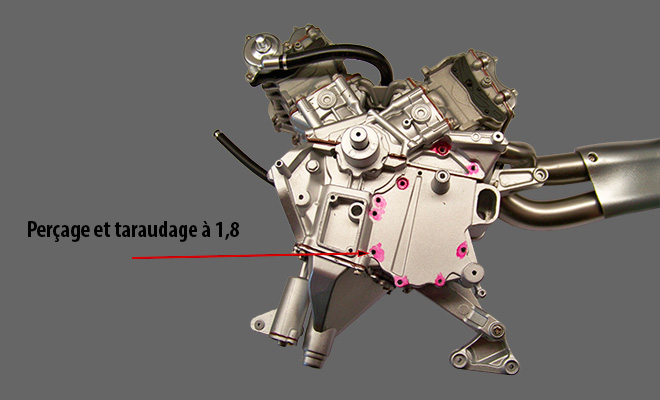

Montage du carter de transmission sur le bloc moteur et fixation avec vis BTR 5,0 x 1,8 mm.

Montage n°016-5.

Ducati GP 2023.

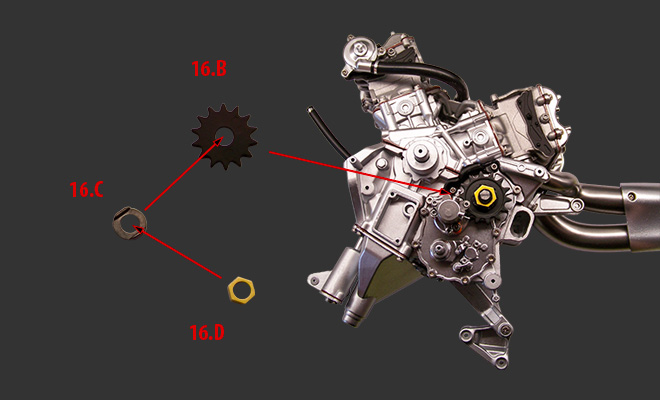

Montage du pignon à chaîne sur l’axe de transmission.

  • 16.B - Pignon à chaîne
  • 16.C - Rondelle de blocage
  • 16.D - Écrou
Montage n°016 à 020

Liste des pièces n°016.

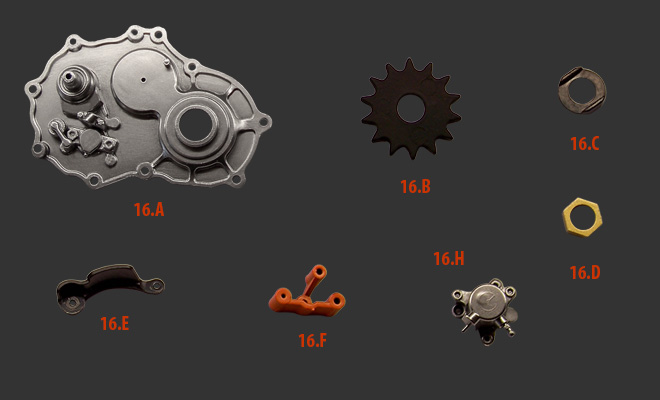

16.A Cater de transmission P 1
16.B Pignon à chaîne P 1
16.C Rondelle de blocage de l'écrou P 1
16.D Écrou P 1
16.E Tôle de protection de chaîne P 1
16.F Support de la pompe à huile P 1
16.G Pompe à huile P 1

Liste des vis montage n°016.

Vis KP 4
Vis AM 4
Vis DM 1

Total des pièces du montage n°016.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 000
Pièces plastiques 007
Total pièces 007
Total vis 009

Total des pièces de la maquette.

Autocollants 002
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 010
Pièces plastiques 060
Total pièces 072
Total vis 119
