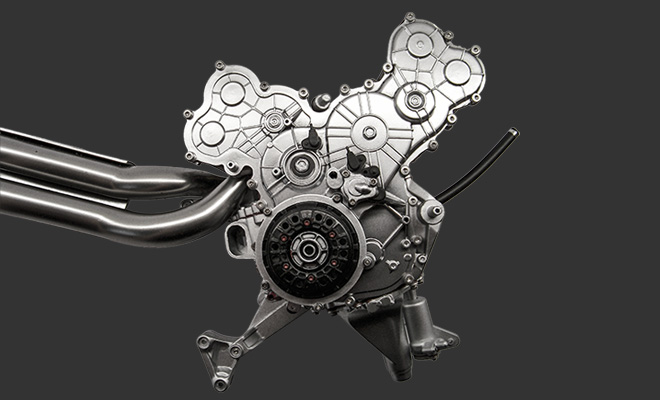

Montage n°015. Carte moteur droit.
Ducati GP 2023.
Assemblage de l’embrayage montage sur le carter moteur droit et fixation sur le bloc moteur.
Montage n°015 : Pièces.
Ducati GP 2023.
Montage n°015-1 au n°4.
Ducati GP 2023.

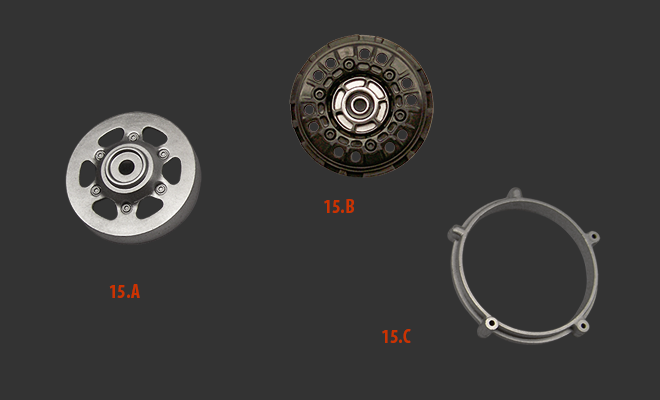

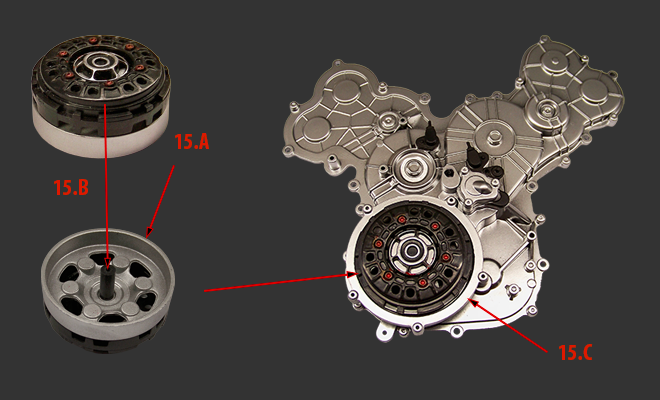

Assemblage de l’embrayage.
- 15.A - Disque d'embrayage
- 15.B - Cloche d'embrayage
- 15.C - Bride d'embrayage
Montage n°015-1.
Ducati GP 2023.
Remplacement des vis moules sur la bride de fixation de l’embrayage ; vis BTR 5,0 x 1,8 mm
Montage n°015-1.
Ducati GP 2023.
Remplacement des vis moules sur le carter des capteurs ; vis BTR 1,4 x 5,0 mm
Montage n°015-6.
Ducati GP 2023.
Remplacement des vis cruciforme AM par des vis BTR 5,0 x 1,8 mm.
Montage n°015-7.
Ducati GP 2023.

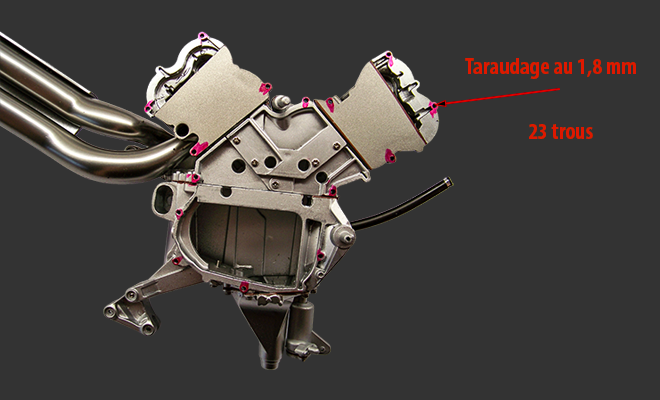

Montage a blanc sans le joint du carter droit sur le bloc moteur.
Montage n°015-7.
Ducati GP 2023.

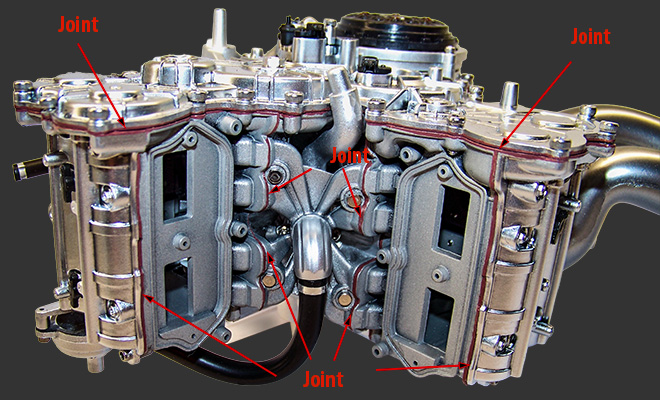

Les joints carter.
Liste des pièces n°015.
| 15.A | Disque d'embrayage | P | 1 |
| 15.B | Cloche d'embrayage | P | 1 |
| 15.C | Bride d'embrayage | P | 1 |
Liste des vis montage n°015.
| Vis AM | 4 | |
| Vis TP | 1 | |
| Vis BP | 12 |
Total des pièces du montage n°015.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
| Total vis | 017 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 010 |
| Pièces plastiques | 053 |
| Total pièces | 065 |
| Total vis | 110 |
