Montage n°009. Refroidissement moteur.
Ducati GP 2023.
Montage du circuit de refroidissement moteur .
Montage n°009 : Pièces.
Ducati GP 2023.
Montage n°009-1.
Ducati GP 2023.
Montage du raccord du circuit de refroidissement sur le moteur.
- 9.A - Raccord moteur
Montage n°009-2.
Ducati GP 2023.

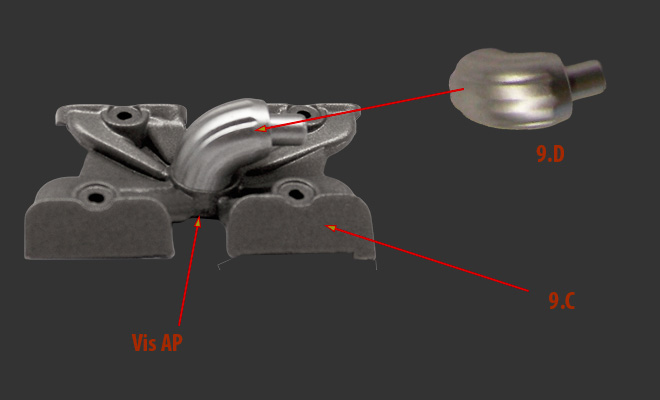

Montage du raccord sur le répartiteur de refroidissement moteur.
- 9.C - Répartiteur
- 9.D - Raccord
Montage n°009-3.
Ducati GP 2023.

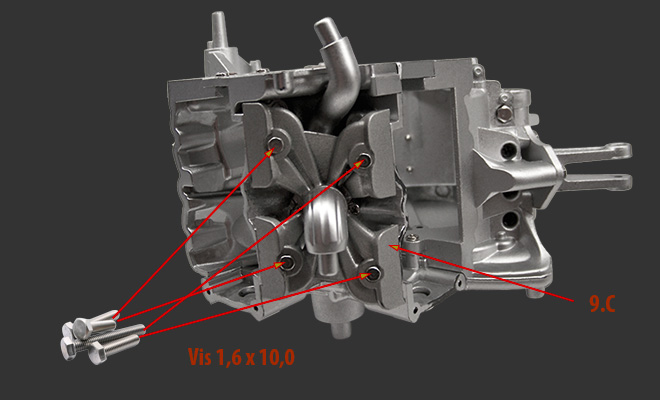

Montage de l’ensemble du répartiteur de refroidissement sur le bloc moteur.
- 9.C - Répartiteur
Montage n°009-4 et 5.
Ducati GP 2023.

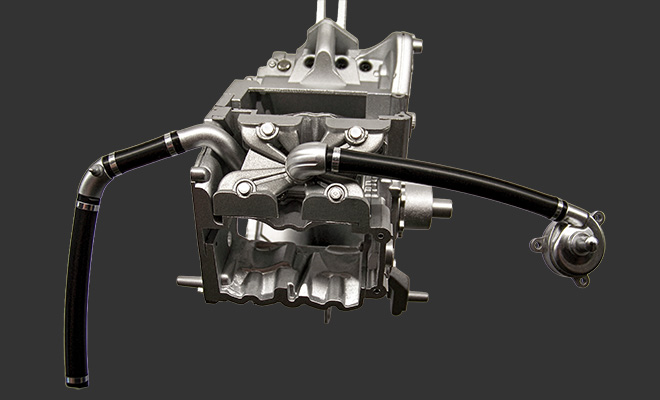

Montage des durites sur le système de refroidissement moteur.
- 9.A - Répartiteur
Liste des pièces n°009.

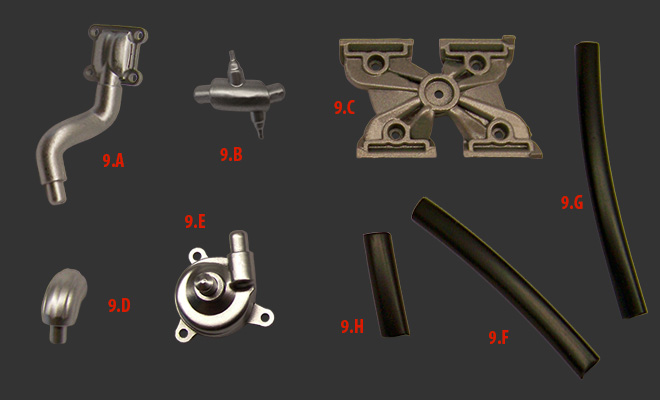

| 9.A | Raccord durite moteur | P | 1 |
| 9.B | Raccord durite | P | 1 |
| 9.C | Répartiteur de refroidissement liquide | P | 1 |
| 9.D | Raccord durite | P | 1 |
| 9.E | Pompe à liquide de refroidissement | P | 1 |
| 9.F | Durite de refroidissement | P | 1 |
| 9.G | Durite de refroidissement | P | 1 |
| 9.H | Durite de refroidissement | P | 1 |
Liste des vis montage n°009.
| Vis AP | 9 |
Total des pièces du montage n°009.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 008 |
| Total pièces | 008 |
| Total vis | 009 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 010 |
| Pièces plastiques | 029 |
| Total pièces | 041 |
| Total vis | 069 |
