Montage n°006. Filtre à huille.
Ducati GP 2023.

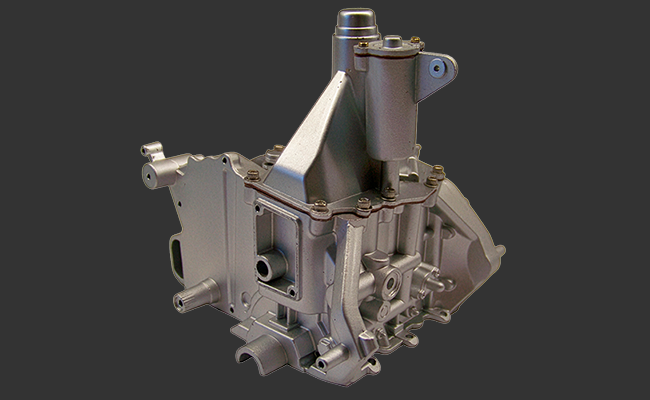

Assemblage du filtre à huile et montage sur le carter moteur .

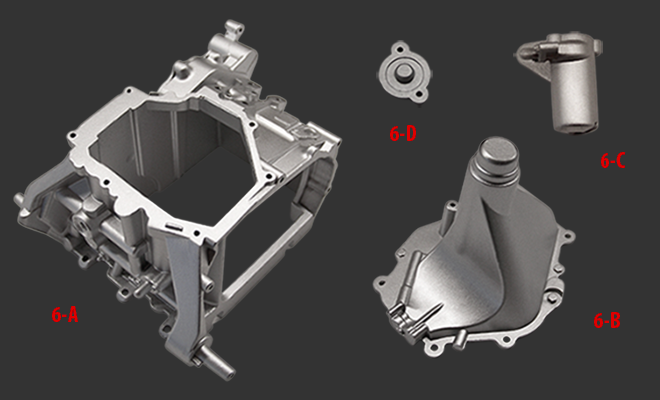

Montage n°006 : Pièces.
Ducati GP 2023.
Montage n°006-1.
Ducati GP 2023.

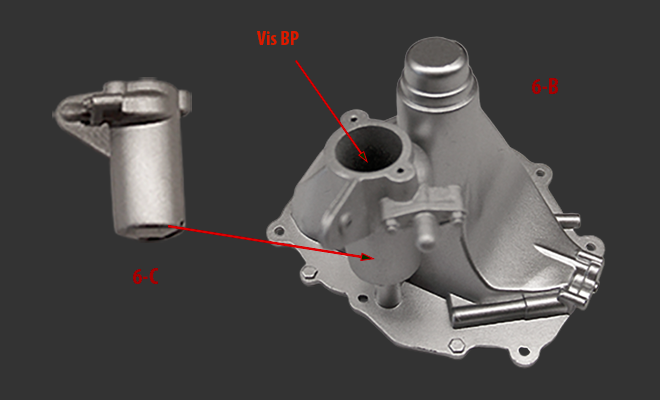

Montage du filtre à huile sur le carter moteur.
- 6.B - Carter d'huile
- 6.C - Filtre à l'huile
- Vis BP
Montage n°006-2.
Ducati GP 2023.

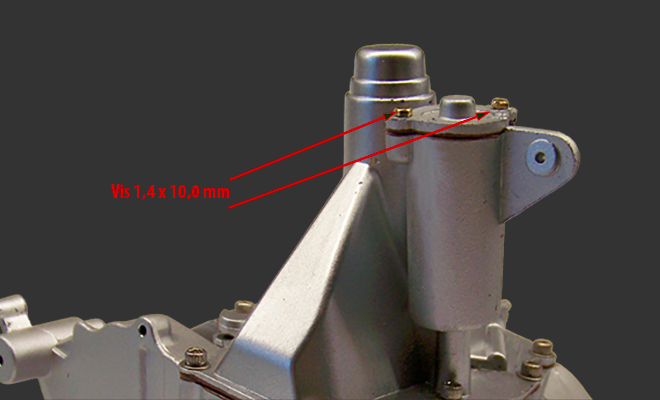

Vis hexagonale .
- Vis 1,4 x 10,0 mm
Montage n°006-3.
Ducati GP 2023.

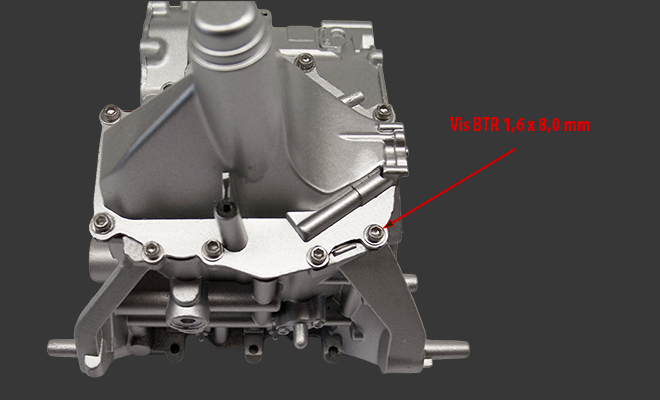

Vis BTR 1,6 x 8,0 mm.

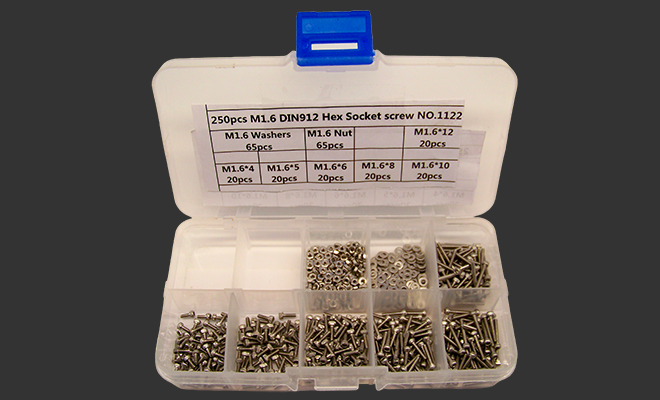

1,6 Din912 n°1122
Montage n°006-3.
Ducati GP 2023.

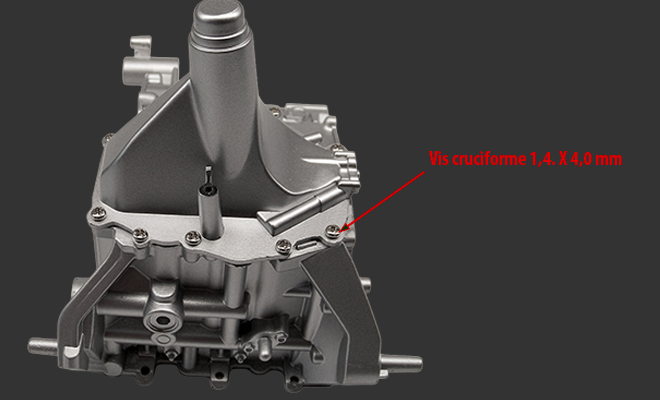

Vis cruciforme 1,4. X 4,0 mm.
Remplacement des vis cruciforme par des vis BTR
Montage n°006-3.
Ducati GP 2023.

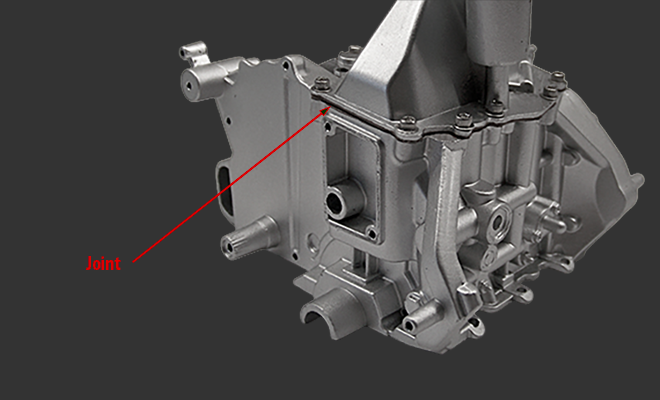

Montage d'un joint.
Liste des pièces n°006.
| 6.A | Carter principale moteur | M | 1 |
| 6.B | Carter d'huile | P | 1 |
| 6.C | Filter à huile | P | 1 |
| 6.D | Couvercle du filtre à huile | P | 1 |
Liste des vis montage n°006.
| Vis AM | 1,4 x 4,0 mm | 6 |
| Vis BP | 1,6 x 5,0 mm | 1 |
| Vis KP | 1,4 x 4,6 mm | 2 |
Total des pièces du montage n°006.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 003 |
| Total pièces | 004 |
| Total vis | 009 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 018 |
| Total pièces | 023 |
| Total vis | 033 |
