Montage n°45 : Moteur.
UAZ YA3-469.
Assemblage des composants sur la cloison de compartiment moteur.

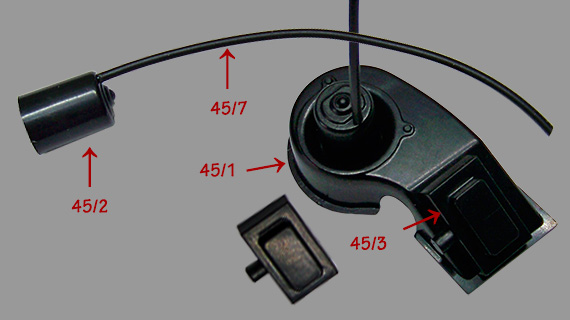

Montage : 45/1, 45/2 et 45/3.
UAZ YA3-469.
Montage du moteur du ventilateur de chauffage et du régulateur de tension sur le support de cloison moteur.
- 45/01 - Support du ventilateur de chauffage
- 45/02 - Moteur du ventilateur
- 45/03 - Régulateur de tension
- 45/07 - Câble d'alimentation moteur

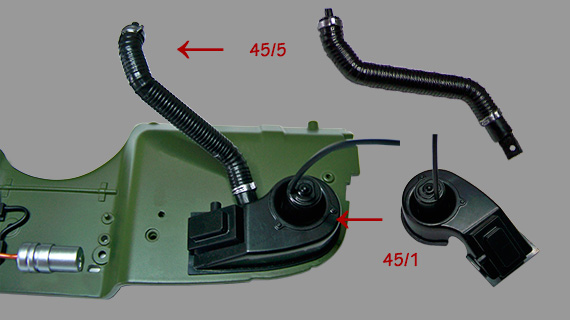

Montage : 45/4 et 45/5.
UAZ YA3-469.
Montage du tuyau de chauffage et du bloc de ventilateur de chauffage.
- 45/05 - Tuyau de chauffage
- 45/01 - Bloc ventilateur de chauffage

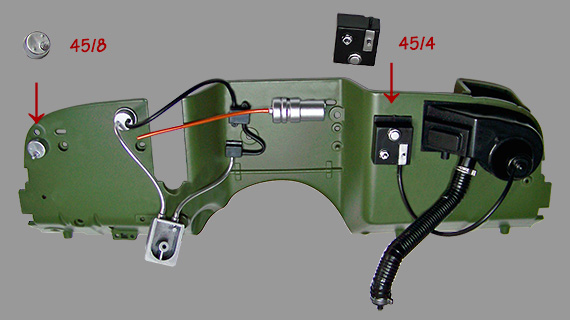

Montage : 45/6 à 45/9.
UAZ YA3-469.
Montage du capot et du boitier de commande de chauffage, du câble d’alimentation moteur et de l’interrupteur sur le compartiment moteur.
- 45/04 - Commande du préchauffeur
- 45/08 - Interrupteur

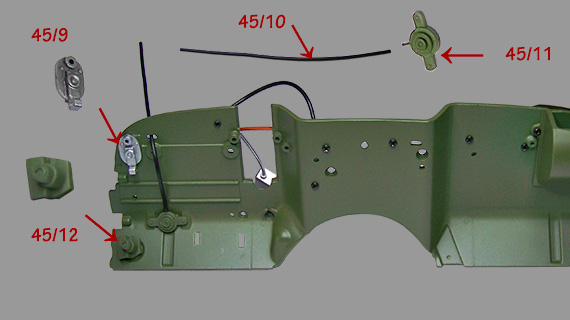

Montage : 45/10 à 45/14.
UAZ YA3-469.
Montage du capot de l’interrupteur, et de la pompe a pied du lave-glace, et pédale d’éclairage.
- 45/09 - Capot de l'interrupteur
- 45/10 - Tuyau de la pompe
- 45/11 - Pompe du lave-glace
- 45/12 - Pédale d'éclairage

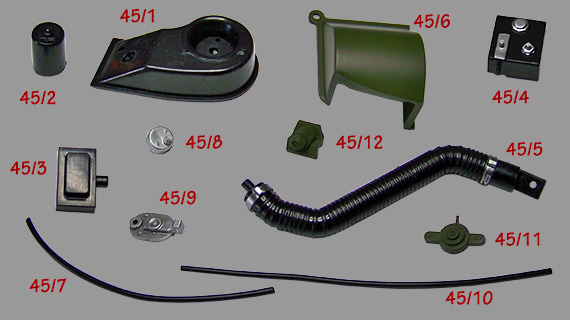

Liste des pièces montage n°45.
| 45/01 | Capot du ventilateur de chauffage | P | 1 |
| 45/02 | Moteur du ventilateur de chauffage | P | 1 |
| 45/03 | Régulateur de tension | P | 1 |
| 45/04 | Commande du chauffeur | P | 1 |
| 45/05 | Tuyau de préchauffage | P | 1 |
| 45/06 | Capot | P | 1 |
| 45/07 | Câble alimentation moteur ventilateur (longueur 70 mm) | P | 1 |
| 45/08 | Commutateur | P | 1 |
| 45/09 | Capot de l'interrupteur | P | 1 |
| 45/10 | Tuyau réservoir lave-glace (longueur 90 mm) | P | 1 |
| 45/11 | Pompe à pied du lave pare-brise avant | P | 1 |
| 45/12 | Interrupteur au pied | P | 1 |
Liste des vis montage n°45.
| Vis AP | 1,7 x 4,0 mm | 006 |
| Vis CM | 1,7 x 4,0 mm | 003 |
| Vis GP | 2,3 x 4,0 mm | 001 |
| Vis KP | 1,7 x 3,0 mm | 001 |
Total des pièces du montage n°45.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 012 |
| Total pièces | 012 |
| Total vis | 011 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 001 |
| Pièces métalliques | 109 |
| Pièces plastiques | 322 |
| Total pièces | 435 |
| Total vis | 468 |
