UAZ-469
Montage n°44 : Moteur.
UAZ YA3-469.

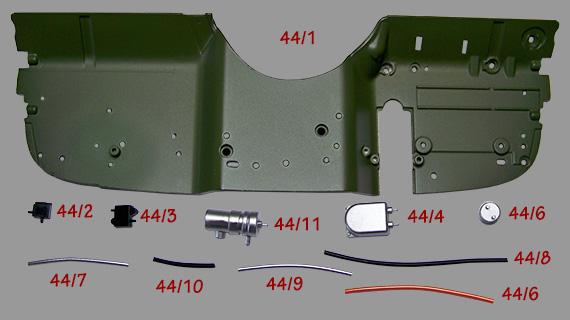

Assemblage de la cloison du compartiment moteur.
Montage : 44/1 à 44/6.
UAZ YA3-469.

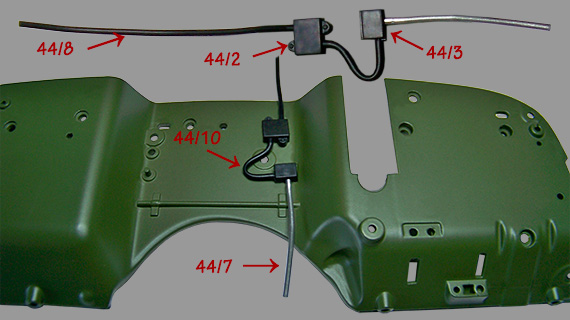

Montage de la boîte à fusibles, le relais de démarreur sur la cloison moteur.
- 44/02 - Boîte à fusibles
- 44/03 - Relais de démarrage

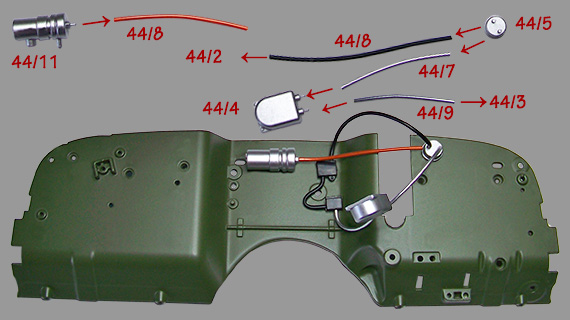

Montage : 44/7 et 44/12.
UAZ YA3-469.
Montage du variateur de vitesse, bobine d'allumage, Filtre RFI sur la cloison moteur.
- 44/04 - Filtre RFI
- 44/05 - Variateur de vitesse
- 44/11 - Bobine d'allumage
Liste des pièces montage n°44.
| 44/01 | Cloison compartiment moteur | M | 1 |
| 44/02 | Boîte à fusibles | P | 1 |
| 44/03 | Support des instruments | P | 1 |
| 44/04 | Filtre RFI | P | 1 |
| 44/05 | Variateur de vitesse | P | 1 |
| 44/06 | Fil à la bobine d'allumage (longueur 40 mm) | P | 1 |
| 44/07 | Fil filtre (longueur 40 mm) | P | 1 |
| 44/08 | Fil de boîte à fusibles (longueur 60 mm) | P | 1 |
| 44/09 | Fil de filtre (longueur 35 mm) | P | 1 |
| 44/10 | Fil de la boîte à fusibles (longueur 20 mm) | P | 1 |
| 44/11 | Bobine d'allumage | P | 1 |
Liste des vis montage n°44.
| Vis AP | 1,7 x 4,0 mm | 003 |
| Vis BP | 1,5 x 4,0 mm | 001 |
Total des pièces du montage n°44.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 010 |
| Total pièces | 011 |
| Total vis | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 001 |
| Pièces métalliques | 109 |
| Pièces plastiques | 310 |
| Total pièces | 423 |
| Total vis | 457 |
