Montage n°43 : Tableau de bord .
UAZ YA3-469.
Assemblage des éléments sur le tableau de bord.
Montage : 43.
UAZ YA3-469.

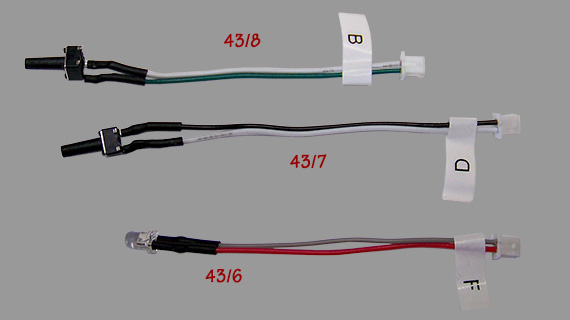

Assemblage des câbles sur le tableau de bord.
Montage : 43/1.
UAZ YA3-469.

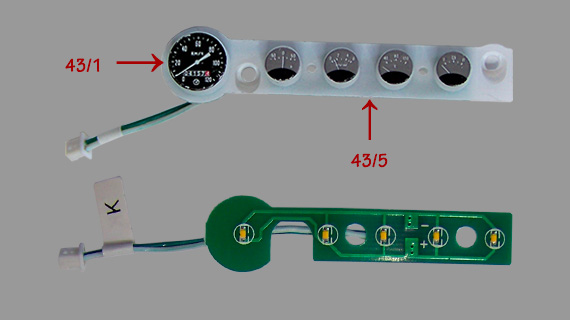

Montage de la carte avec les LED d'éclairage du tableau de bord sur le dessus de la plaque avec les verres et les cadrans des instruments.
- 43/1 - Instruments plus verre
- 43/5 - Led éclairage du tableau de bord
Montage : 43/2.
UAZ YA3-469.

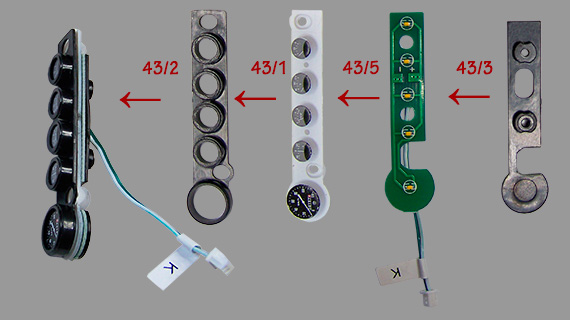

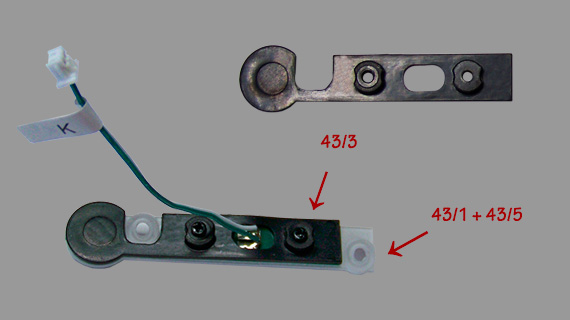

Montage du support des instruments.
- 43/1 + 43/5 Instruments de bord
- 43/3 - Support des instruments
Montage : 43/3.
UAZ YA3-469.

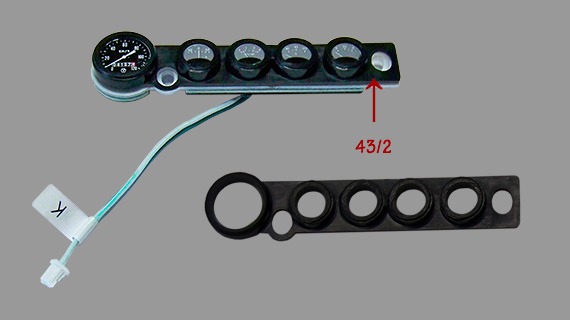

Montage du cadre des instruments.
- 43/2 - Cadre des instruments
Montage : 43/3 bis.
UAZ YA3-469.
Montage du cadre des instruments.
- 43/3 - Instruments de bord
Montage : 43/4.
UAZ YA3-469.

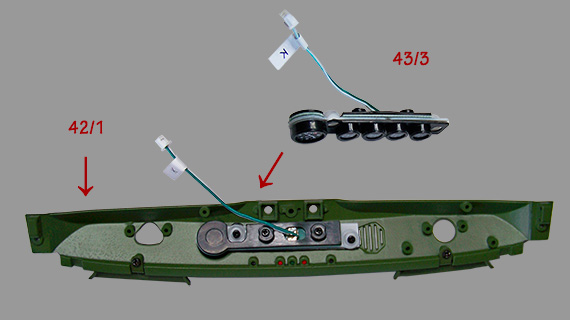

Montage des instruments sur le tableau de bord.
- 42/1 - Tableau de bord
- 43/3 - Instruments
Montage : 43/5.
UAZ YA3-469.

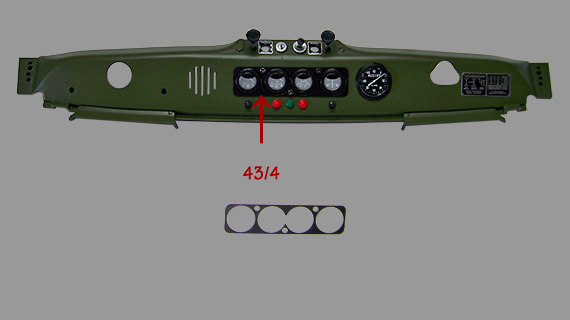

Montage de la plaque des instruments.
- 43/4 - Plaque des instruments

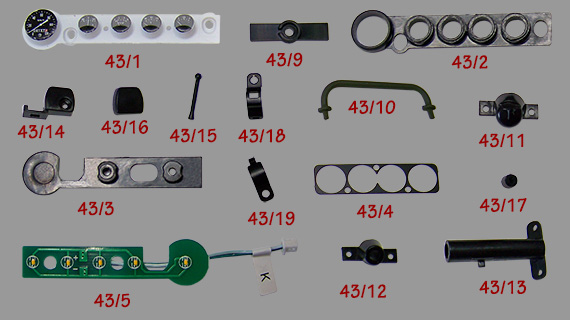

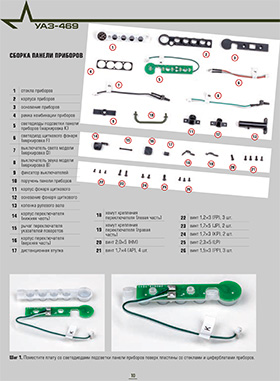

Liste des pièces montage n°43.
| 43/01 | Instruments | P | 1 |
| 43/02 | Cadre des instruments | P | 1 |
| 43/03 | Support des instruments | P | 1 |
| 43/04 | Plaque des instruments | P | 1 |
| 43/05 | Led éclairage tableau de bord | E | 1 |
| 43/06 | Led | C | 1 |
| 43/07 | Interrupteur d'éclairage | E | 1 |
| 43/08 | Interrupteur | C | 1 |
| 43/09 | Support des interrupteur | P | 1 |
| 43/10 | Poigné de protection | P | 1 |
| 43/11 | Embase éclairage de bord | P | 1 |
| 43/12 | Support d'éclairage de bord | P | 1 |
| 43/13 | Support de colonne de direction | P | 1 |
| 43/14 | Commutateur de clignotant A | P | 1 |
| 43/15 | Levier de commutateur de clignotant B | P | 1 |
| 43/16 | Commutateur de clignotant C | P | 1 |
| 43/17 | Doullie du commutateur de clignotant | P | 1 |
| 43/18 | Collier commutateur de clignotant A | M | 1 |
| 43/19 | Collier du commutateur de clignotant B | M | 1 |
Liste des vis montage n°43.
| Vis HM | 2,0 x 5,0 mm | 001 |
| Vis AP | 1,7 x 4,0 mm | 004 |
| Vis FP | 2,2 x 3,0 mm | 003 |
| Vis JP | 1,7 x 5,0 mm | 002 |
| Vis KP | 1,7 x 3,0 mm | 002 |
| Vis LP | 2,3 x 5,0 mm | 001 |
| Vis PP | 1,5 x 3,0 mm | 003 |
Total des pièces du montage n°43.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 001 |
| Pièces métalliques | 002 |
| Pièces plastiques | 013 |
| Total pièces | 019 |
| Total vis | 016 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 001 |
| Pièces métalliques | 108 |
| Pièces plastiques | 300 |
| Total pièces | 412 |
| Total vis | 453 |
