Montage n°38 : Radiateur.
UAZ YA3-469.

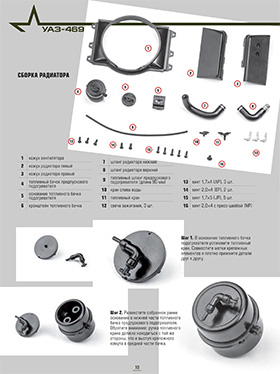

Assemblage du radiateur de refroidissent moteur.
Montage : 38/1, 38/2 et 38/3.
UAZ YA3-469.

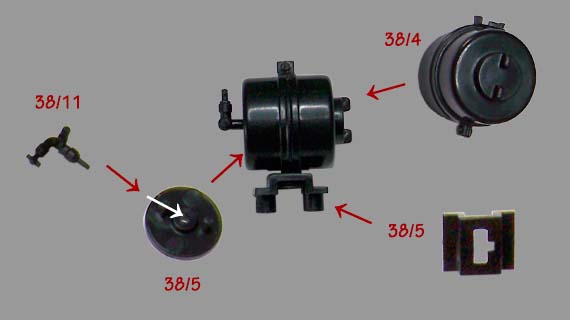

Assemblage du réservoir de carburant de préchauffage.
- 38/04 - Réservoir de carburant de préchauffage partie A
- 38/05 - Réservoir de carburant de préchauffage partie B
- 38/06 - Support de réservoir de carburant
- 38/11 - Robinet de carburant
Montage : 38/4.
UAZ YA3-469.

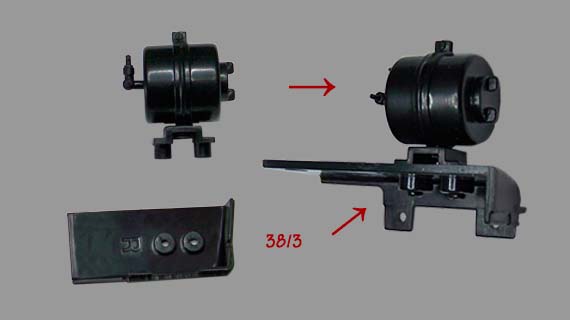

Montage du réservoir de carburant de préchauffage sur le carénage droit.
- 38/03 - Carénage de radiateur droit
- 38/04 - Réservoir de carburant de préchauffage
Montage : 38/5 et 38/6.
UAZ YA3-469.

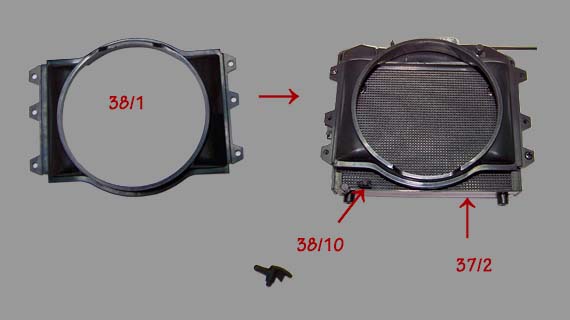

Montage du robinet de vidange d'eau sur le radiateur. Mise en place du carénage refroidissement ventilateur .
- 37/02 - Radiateur
- 38/01 - Carénage du ventilateur
- 38/10 - Vanne de vidange d'eau
Montage : Modification
UAZ YA3-469.

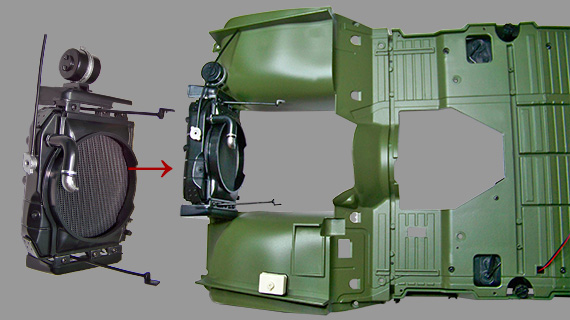

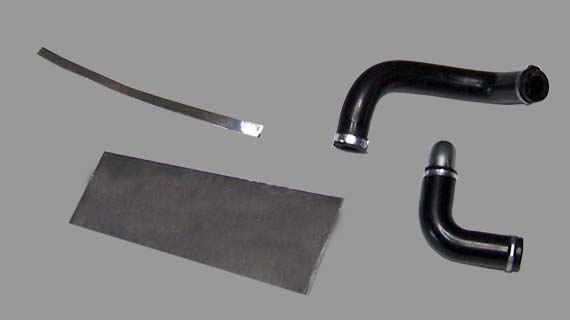

Modification des durites du radiateur .
Montage : 38/7 à 38/10.
UAZ YA3-469.

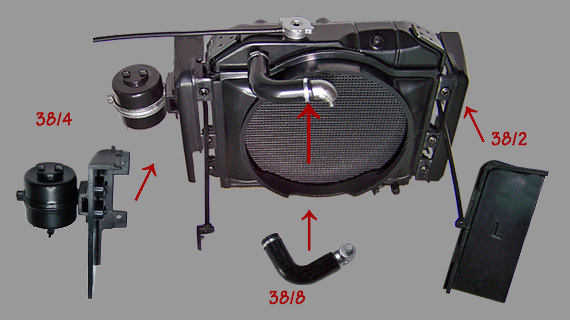

Montage du carénage droite et gauche et des deux durites sur le radiateur.
- 38/02 - Carénage de radiateur gauche
- 38/04 - Carénage de radiateur droit
- 38/07 - Durite inférieure de radiateur
- 38/08 - Durite supérieure de radiateur

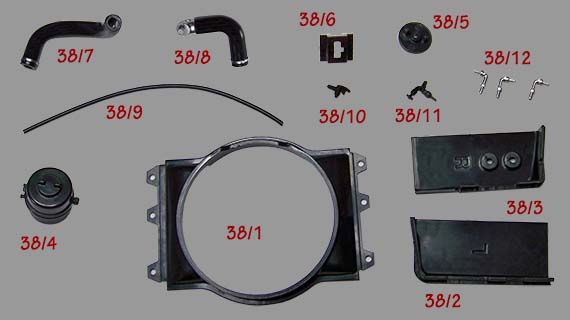

Liste des pièces montage n°38.
| 37/01 | Carénage de radiateur | P | 1 |
| 38/02 | Carénage de radiateur gauche | P | 1 |
| 38/03 | Carénage de radiateur droit | M | 1 |
| 38/04 | Réservoir de carburant de préchauffage partie A | P | 1 |
| 38/05 | Réservoir de carburant de préchauffage partie B | P | 1 |
| 38/06 | Support de réservoir de carburant | P | 1 |
| 38/07 | Durite inférieure de radiateur | P | 1 |
| 38/08 | Durite supérieure de radiateur | P | 1 |
| 38/09 | Tuyau carburant préchauffage | P | 1 |
| 38/10 | Vanne de vidange d'eau | P | 1 |
| 38/11 | Robinet de carburant | P | 1 |
| 38/12 | Bougies | P | 3 |
Liste des vis montage n°38.
| Vis AP | 1,7 x 4,0 mm | 003 |
| Vis EP | 2,0 x 4,0 mm | 002 |
| Vis JP | 1,7 x 5,0 mm | 005 |
| Vis NP | 2,0 x 4,0 mm | 001 |
Total des pièces du montage n°38.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 014 |
| Total pièces | 014 |
| Total vis | 011 |
