Montage n°37 : Radiateur.
UAZ YA3-469.
Assemblage du radiateur de refroidissement moteur et du radiateur d’huile.
Montage : 37/1 et 37/2.
UAZ YA3-469.

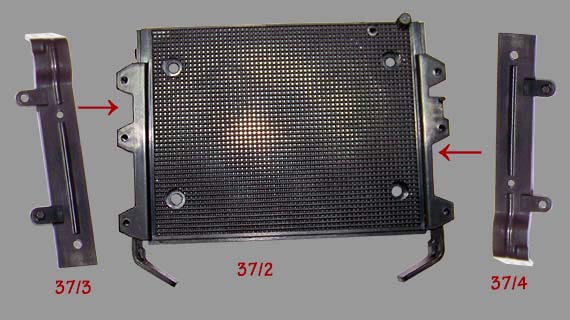

Montage des deux supports de fixation sur le radiateur de refroidissent moteur.
- 37/02 - Radiateur partie B
- 37/03 - Support du radiateur gauche refroidissement moteur
- 37/04 - Support du radiateur droit refroidissement moteur
Montage : 37/3.
UAZ YA3-469.

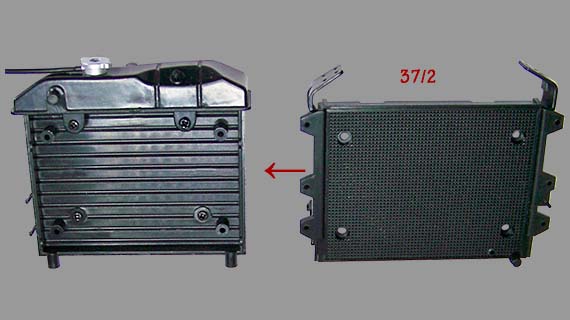

Montage de la partie B du radiateur sur la partie A .
- 36/01 - Radiateur partie A
- 37/02 - Radiateur partie B
Montage : 37/3.
UAZ YA3-469.

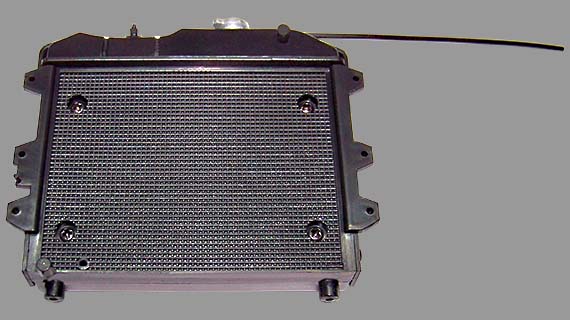

Radiateur de refroidisseur moteur et d'huile .
Montage : 37/4 et 37/5.
UAZ YA3-469.

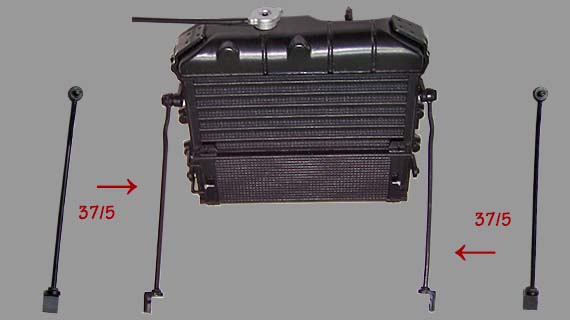

Montage des deux tiges support de fixation du radiateur .
- 37/05 - Tige de fixation du radiateur

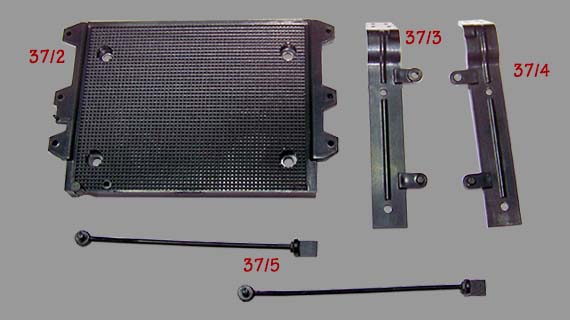

Liste des pièces montage n°37.
| 37/02 | Radiateur partie B | P | 1 |
| 37/03 | Support de fixation du radiateur gauche | P | 1 |
| 37/04 | Support de fixation du radiateur droit | M | 1 |
| 37/05 | Tige de fixation de radiateur | P | 2 |
Liste des vis montage n°37.
| Vis AP | 1,7 x 4,0 mm | 004 |
| Vis EP | 2,0 x 4,0 mm | 004 |
Total des pièces du montage n°37.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 103 |
| Pièces plastiques | 254 |
| Total pièces | 357 |
| Total vis | 399 |
