Montage n°35 : Réservoir - Plancher.
UAZ YA3-469.
Assemblage du côté du plancher droit et fixation du réservoir.

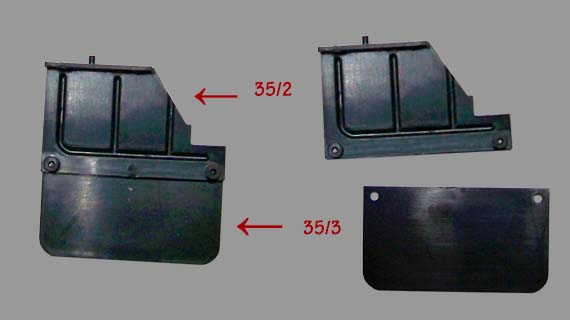

Montage : 35/1.
UAZ YA3-469.
Assemblez des deux parties du garde-boue de la roue avant droit.
- 35/02 - Partie A du garde boue roue avant droit
- 35/03 - Partie B du garde boue roue avant droit
Montage : 35/2.
UAZ YA3-469.
Montage de la partie droit sur le côté du plancher .
- 35/01 - Partie du planche côté droit

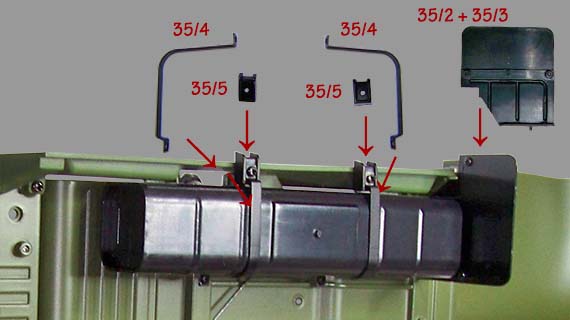

Montage : 35/3 à 35/6.
UAZ YA3-469.
Montage du garde-boue et fixation sur le châssis, et montage des fixation du réservoir .
- 35/02 - Partie A du garde boue roue avant gauche
- 35/03 - Partie B du garde boue roue avant gauche
- 35/04 - Support de serrage du réservoir de carburant
- 35/05 - Collier de fixation du réservoir de carburant

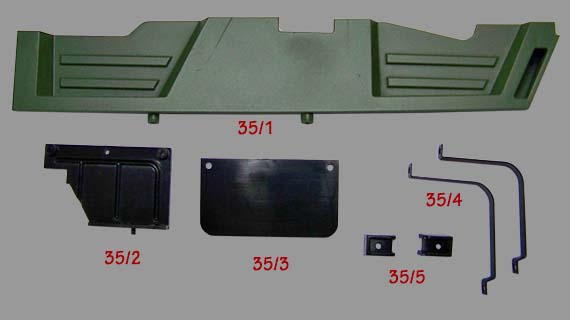

Liste des pièces montage n°35.
| 35/01 | Partie du planche côté droit | M | 1 |
| 35/02 | Partie du garde boue roue avant droit A | P | 1 |
| 35/03 | Partie du garde boue roue avant droit B | M | 1 |
| 35/04 | Collier de serrage de réservoir de carburant | M | 2 |
| 35/05 | Support de fixation du réservoir de carburant | M | 2 |
Liste des vis montage n°35.
| Vis CM | 1,7 x 4,0 mm | 004 |
| Vis PM | 2,3 x 4,0 mm | 003 |
| Vis AP | 1,7 x 4,0 mm | 004 |
Total des pièces du montage n°35.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 004 |
| Total pièces | 007 |
| Total vis | 011 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 100 |
| Pièces plastiques | 242 |
| Total pièces | 342 |
| Total vis | 386 |
