Montage n°34 : Réservoir - Plancher.
UAZ YA3-469.
Assemblage du côté du plancher gauche et fixation du réservoir.

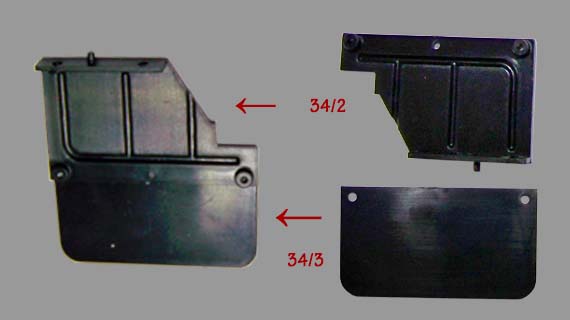

Montage : 34/1.
UAZ YA3-469.
Assemblez des deux parties du garde-boue de la roue avant gauche.
- 34/02 - Partie A du garde boue roue avant gauche
- 34/03 - Partie B du garde boue roue avant gauche
Montage : 34/2.
UAZ YA3-469.
Montage de la carrosserie partie gauche sur le côté du plancher .
- 34/01 - Partie du planche côté gauche

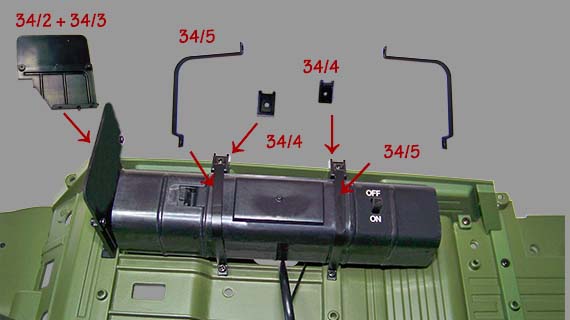

Montage : 34/3 à 34/6.
UAZ YA3-469.
Montage du garde-boue et fixation sur le châssis, et montage des fixation du réservoir .
- 34/02 - Partie A du garde boue roue avant gauche
- 34/03 - Partie B du garde boue roue avant gauche
- 34/04 - Support de serrage du réservoir de carburant
- 34/05 - Collier de fixation du réservoir de carburant

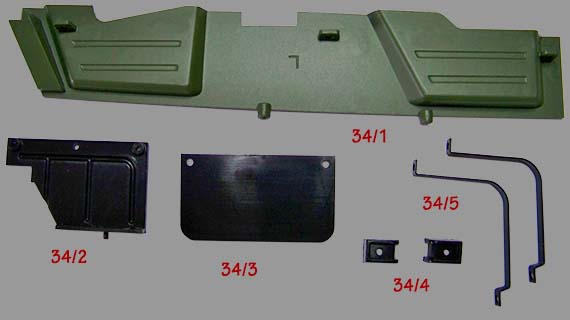

Liste des pièces montage n°34.
| 34/01 | Partie du planche côté gauche | M | 1 |
| 34/02 | Partie du garde boue roue avant gauche A | P | 1 |
| 34/03 | Partie du garde boue roue avant gauche B | M | 1 |
| 34/04 | Support de serrage de réservoir de carburant | P | 2 |
| 35/05 | Collier de fixation réservoir de carburant | M | 2 |
Liste des vis montage n°34.
| Vis CM | 1,7 x 4,0 mm | 004 |
| Vis PM | 2,3 x 4,0 mm | 003 |
| Vis AP | 1,7 x 4,0 mm | 004 |
Total des pièces du montage n°34.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 004 |
| Total pièces | 007 |
| Total vis | 011 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 097 |
| Pièces plastiques | 238 |
| Total pièces | 335 |
| Total vis | 375 |
