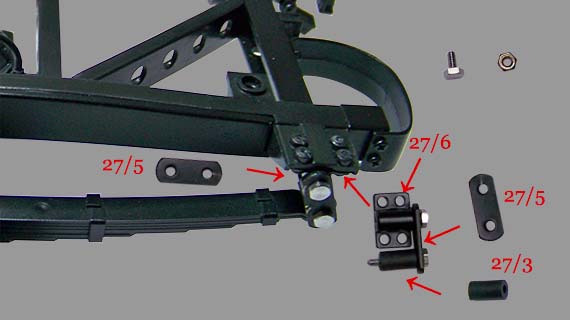

Montage : 27/1, 27/2 et 27/3.
UAZ YA3-469.
Montage de brides de fixation des lames de suspension arrière droit et fixation sur le châssis.
- 27/03 - Douille fixation lame de ressort
- 27/05 - Bride fixation lame de ressort
- 27/06 - Support de lames de ressort
Montage : 27/4.
UAZ YA3-469.
Montage du support de fixation lames de suspension .
Montage : 27/5, 27/6 et 27/7.
UAZ YA3-469.
Montage de l’ensemble des lames de ressort sur le pont arrièrre et le châssis.

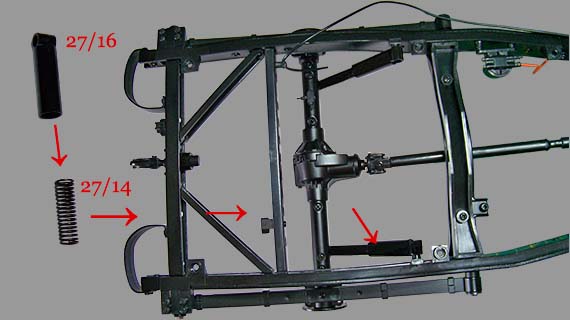

Montage : 27/8, 27/9 et 27/10.
UAZ YA3-469.
Montage de l'amortisseur sur la châssis et l'essieu arrière droit.
- 27/14 - Amortisseur partie A
- 27/16 - Ressort d'amortisseur

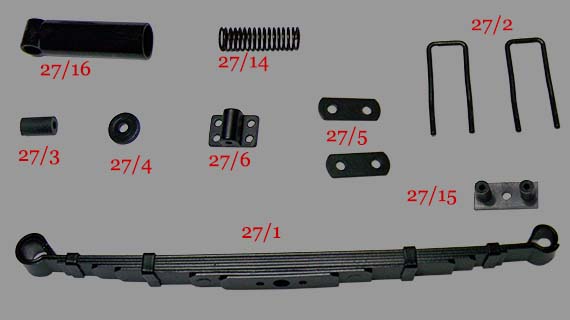

Liste des pièces montage n°27.
| 27/01 | Lames de ressorts | M | 1 |
| 27/02 | Bride de fixation lame de ressort à ressort arrière | P | 2 |
| 27/03 | Douille fixation lame de ressort | P | 1 |
| 27/04 | Rondelle | P | 1 |
| 27/05 | Bride fixation lame de ressort | M | 2 |
| 27/06 | Support de lames de ressort | M | 1 |
| 27/14 | Ressort de l’amortisseur | M | 1 |
| 27/15 | Support de fixation lames de suspension | P | 1 |
| 27/16 | Amortisseur arrière (partie A) |
P | 1 |
Liste des vis montage n°27.
| Vis GM | 2,0 x 4,0 mm | 002 |
| Vis OM | 2,0 x 6,0 mm | 001 |
| Vis PM | 2,3 x 4,0 mm | 001 |
| Vis EP | 2,0 x 4,0 mm | 004 |
| Vis IP | 2,0 x 5,0 mm | 002 |
| Vis JP | 1,7 x 5,0 mm | 002 |
| Vis LP | 2,3 x 5,0 mm | 001 |
Total des pièces du montage n°27.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 005 |
| Total pièces | 011 |
| Total vis | 013 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 090 |
| Pièces plastiques | 211 |
| Total pièces | 201 |
| Total vis | 331 |
