Montage n°25 : Essieu arrière.
UAZ YA3-469.
Assemblage de l’ensemble de l'essieu arrière .

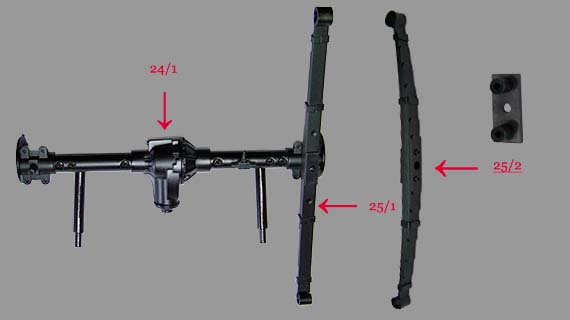

Montage : 25/1 et 25/3.
UAZ YA3-469.
Montage de l’ensemble lames de ressort sur le pont arrière.
- 24/01 - Pont arrière
- 25/01 - Lames de ressort arrière
- 25/02 - Bride de fixation

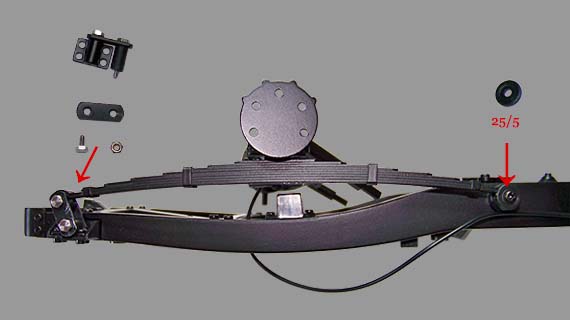

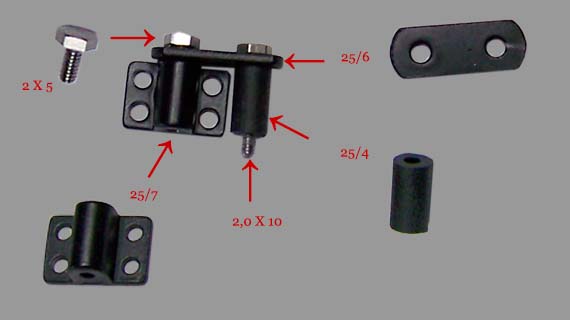

Montage : 25/4 et 25/5.
UAZ YA3-469.
Assemblage du support de lame de ressort arrière gauche.
- 25/04 - Douille support lames
- 25/06 - Support bride lames de ressort
- 27/07 - Support de lames
Montage : 25/6 à 25/9.
UAZ YA3-469.
Montage de l’ensemble lames de ressort et du pont transmission sur le châssis.
- 25/05 - Rondelle

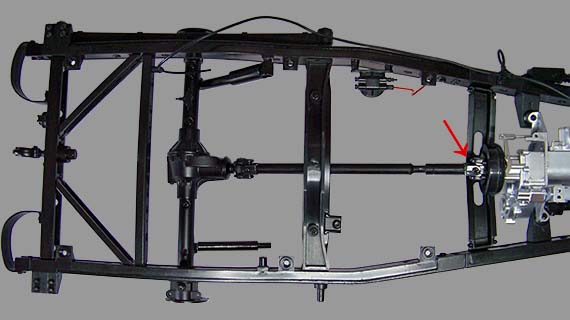

Montage : 25/10.
UAZ YA3-469.
Fixation de l'arbre de transmission arrière à la boîte de transfert.

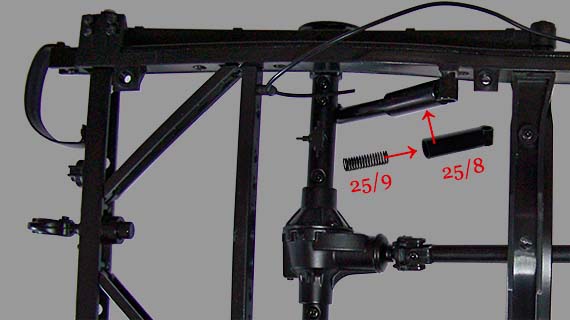

Montage : 25/11, 25/12 et 25/13.
UAZ YA3-469.
Montage du ressort dans la partie supérieure de l’amortisseur arrière gauche et fixation sur le châssis.
- 25/8 - Amortisseur
- 25/9 - Ressort

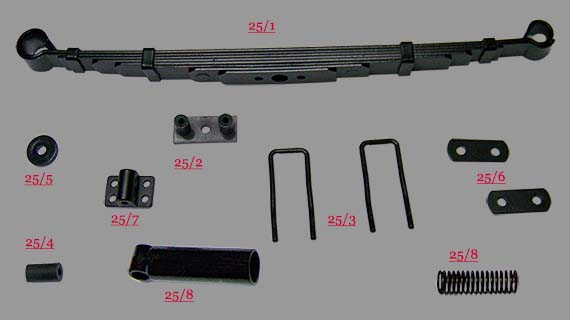

Liste des pièces montage n°25.
| 25/01 | Lame de ressort | M | 1 |
| 25/02 | Support de fixation | P | 1 |
| 25/03 | Bride de fixation des lames de ressort arrière | P | 2 |
| 25/04 | Entretoise | P | 1 |
| 25/05 | Rondelle | P | 1 |
| 25/06 | Bride | P | 2 |
| 24/07 | Support de lames de ressort arrière | M | 1 |
| 25/08 | Amortisseur | M | 1 |
| 25/09 | Ressort amortisseur | M | 1 |
Liste des vis montage n°25.
| Vis GM | 2,0 x 4,0 mm | 002 |
| Vis OM | 2,0 x 6,0 mm | 001 |
| Vis PM | 2,3 x 4,0 mm | 001 |
| Vis EP | 2,0 x 4,0 mm | 004 |
| Vis IP | 2,0 x 5,0 mm | 002 |
| Vis JP | 1,7 x 5,0 mm | 002 |
| Vis LP | 2,3 x 5,0 mm | 003 |
Total des pièces du montage n°25.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 005 |
| Total pièces | 009 |
| Total vis | 015 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 082 |
| Pièces plastiques | 198 |
| Total pièces | 280 |
| Total vis | 305 |
