Montage n°24 : Essieu arrière.
UAZ YA3-469.
Assemblage de la l'arbre de transmission arrière gauche.
Montage : 24/1.

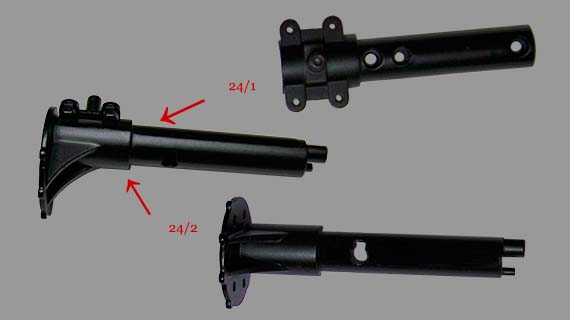

UAZ YA3-469.
Assemblage des deux carter d’arbre d'essieu arrière.
- 24/01 - Carter d'essieu arrière gauche (partie supérieure)
- 24/02 - Carter d'essieu arrière gauche (partie inférieure)

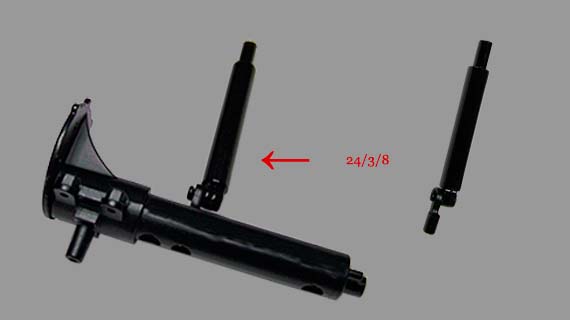

Montage : 24/2 et 24/3.
UAZ YA3-469.
Montage du support sur l’amortisseur et fixation sur le carter d’essieu.
- 24/03 - Support d'amortisseur
- 24/08 - Amortisseur

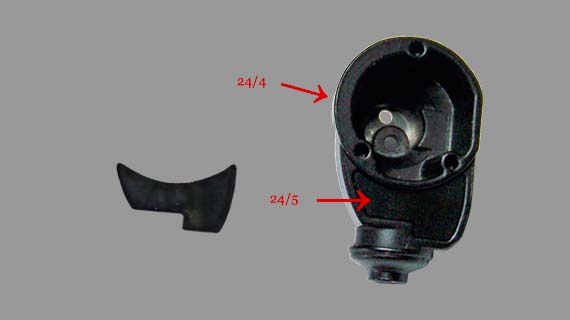

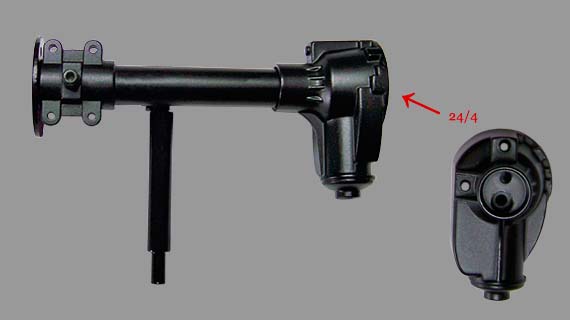

Montage : 24/5.
UAZ YA3-469.
Montage du carter de l'essieu arrière droit.
- 24/4 - Carter arrière

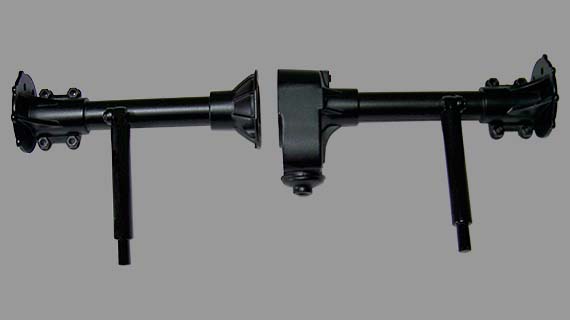

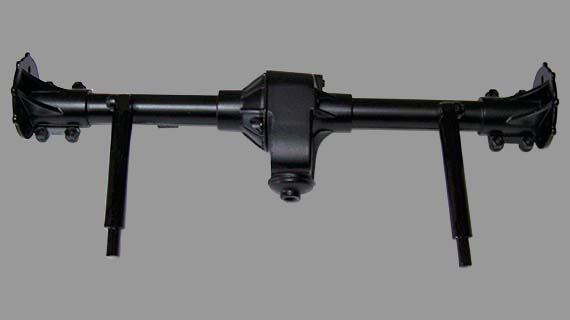

Montage : 24/6A.
UAZ YA3-469.
Assemblage des deux l'essieu arrière droit.
- 24/4 - Em arrière

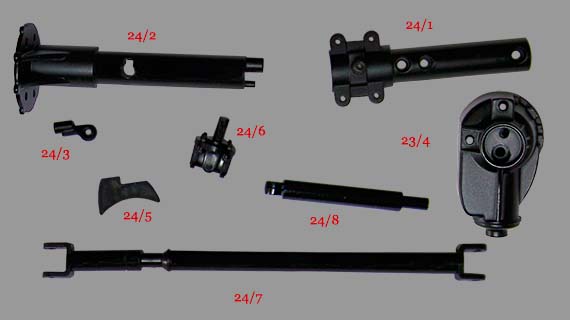

Liste des pièces montage n°24.
| 24/01 | Carter d'arbre d'essieu arrière droit (partie supérieure) | M | 1 |
| 24/02 | Carter d'arbre d'essieu arrière droit (partie inférieure) | M | 1 |
| 24/03 | Support d'amortisseur | M | 1 |
| 24/04 | Carter de l'essieu arrière | M | 1 |
| 24/05 | Cache carter | P | 1 |
| 24/06 | Cardant | P | 1 |
| 24/07 | Arbre de transmission arrière | P | 1 |
| 24/08 | Amortisseur | M | 1 |
Liste des vis montage n°24.
| Vis GM | 2,0 x 4,0 mm | 001 |
| Vis OM | 2,0 x 6,0 mm | 001 |
| Vis PM | 2,3 x 4,0 mm | 006 |
| Vis LP | 2,3 x 5,0 mm | 002 |
Total des pièces du montage n°24.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 005 |
| Pièces plastiques | 003 |
| Total pièces | 008 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 078 |
| Pièces plastiques | 193 |
| Total pièces | 271 |
| Total vis | 290 |
