Montage n°21 : Suspension avant
UAZ YA3-469.
Assemblage de la suspension avant droite et montage sur le châssis.

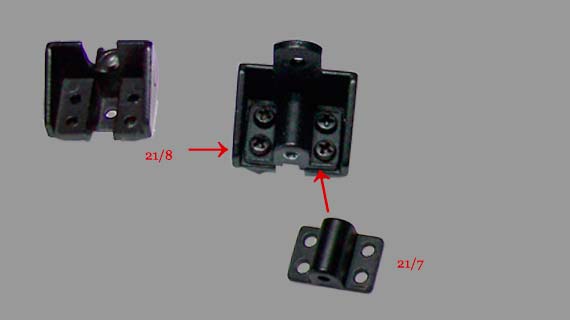

Montage : 21/1 et 21/2.
UAZ YA3-469.
Assemblage du support de brides de lames de ressort.
- 21/07 - Support des brides de suspension
- 21/08 - Support de lames de ressort

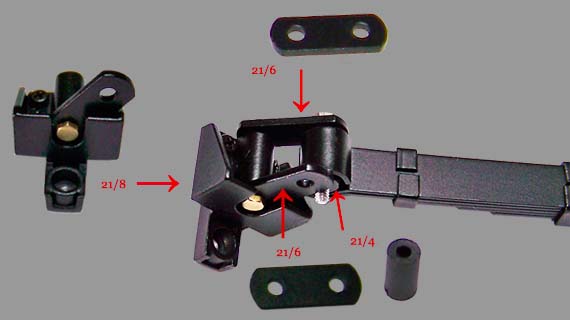

Montage : 21/3, 21/4 et 21/5.
UAZ YA3-469.
Montage du support des lames de ressort suspension avant droite.
- 21/04 - Axe de suspension
- 21/06 - Patte de support des lames de ressort
- 21/08 - Support des lames de ressort

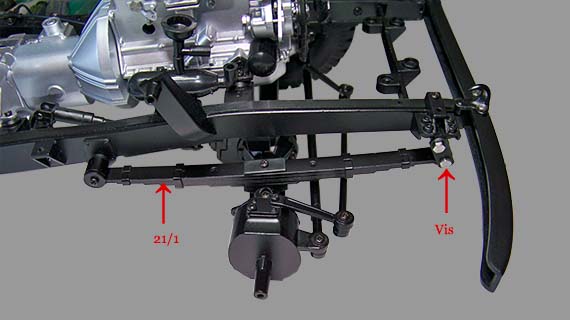

Montage : 21/6 à 21/10.
UAZ YA3-469.
Montage de l’ensemble des lames de suspension avant droite et fixation sur l’essieu et châssis.
- 21/01 - Lames de suspension

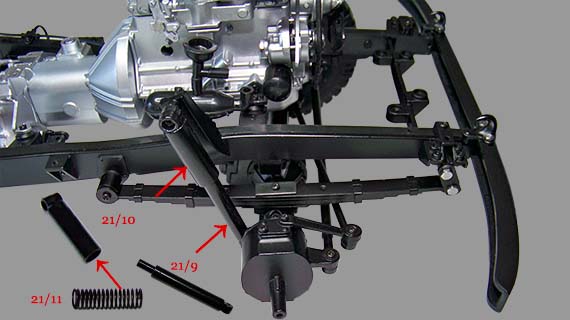

Montage : 21/11 et 21/12.
UAZ YA3-469.
Montage de l'amortisseur droit sur le châssis.
- 21/09 - Axe de l'amortisseur
- 21/10 - Amortisseur 2
- 21/11 - Ressort

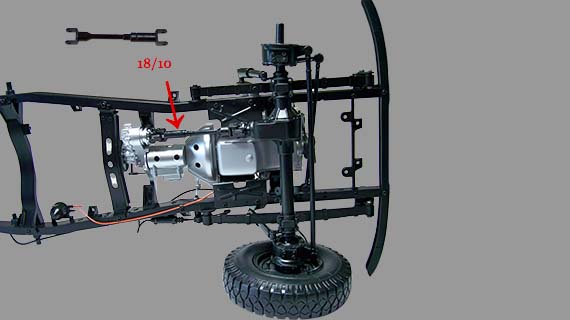

Montage : 21/13.
UAZ YA3-469.
Montage de l'arbre de transmission .
- 18/10 - Arbre de transmission

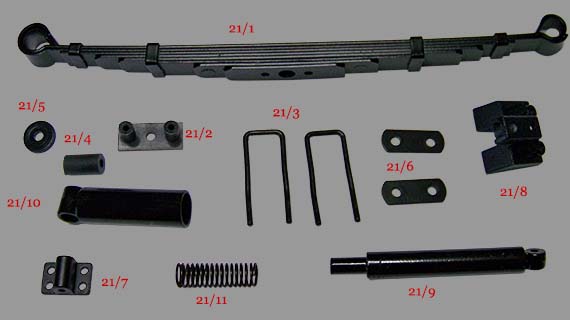

Liste des pièces montage n°21.
| 21/01 | Lames de ressort suspension | M | 1 |
| 21/02 | Patte de fixation lame de suspension | P | 1 |
| 21/03 | Bride de fixation | P | 2 |
| 21/04 | Axe de lame de suspension | P | 1 |
| 21/05 | Rondelle | P | 1 |
| 21/06 | Patter de suspension | M | 2 |
| 21/07 | Support de axe de lames | P | 2 |
| 21/08 | Support de lames de suspension | M | 1 |
| 21/09 | Amortisseur partie 1 | M | 1 |
| 21/10 | Amortisseur partie 2 | M | 1 |
| 21/11 | Ressort amortisseur | M | 1 |
Liste des vis montage n°21.
| Vis CM | 1,7 x 4,0 mm | 004 |
| Vis GM | 2,0 x 4,0 mm | 002 |
| Vis HM | 2,0 x 5,0 mm | 002 |
| Vis IM | 2,3 x 5,0 mm | 001 |
| Vis PM | 2,3 x 4,0 mm | 001 |
| Vis EP | 2,0 x 4,0 mm | 003 |
| Vis IP | 2,0 x 5,0 mm | 002 |
| Vis JP | 1,7 x 5,0 mm | 002 |
Total des pièces du montage n°21.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 007 |
| Pièces plastiques | 004 |
| Total pièces | 011 |
| Total vis | 017 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 066 |
| Pièces plastiques | 178 |
| Total pièces | 244 |
| Total vis | 266 |
