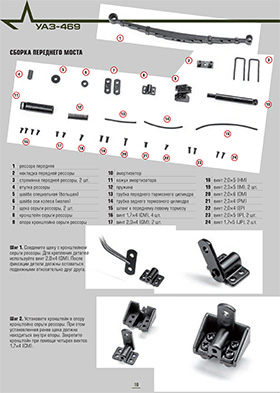

Montage n°20 : Suspension avant
UAZ YA3-469.
Montage de ensemble de la suspension avant gauche..
Montage : 20/1 et 20/2.
UAZ YA3-469.

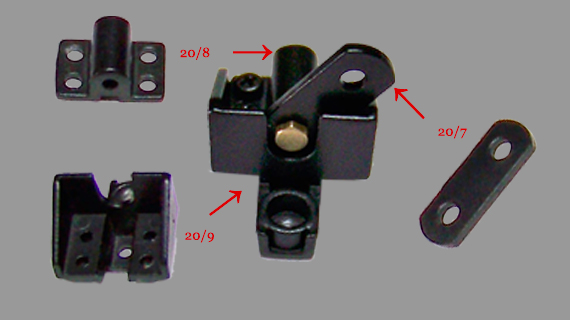

Montage de la patte sur l’axe du support suspension.
- 20/07 - Patte de support des lames de ressort
- 20/08 - Support des pattes de suspension
- 20/09 - Support de la suspension
Montage : 20/3.
UAZ YA3-469.

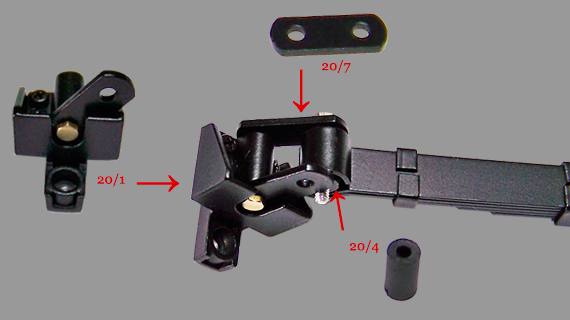

Montage de l’axe de l’ensemble des lames de ressort suspension avant gauche.
- 20/01 - Support de suspension
- 20/04 - Axe de suspension
- 20/07 - Patte de support des lames de ressort
Montage : 20/4, 20/5 et 20/6.
UAZ YA3-469.

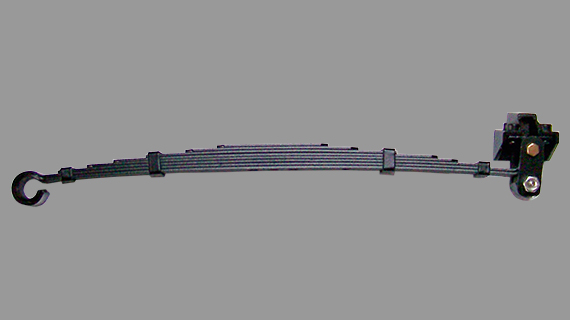

Ensemble du montage de la suspension avant gauche.
Montage : 20/7, 20/8 et 20/9.
UAZ YA3-469.

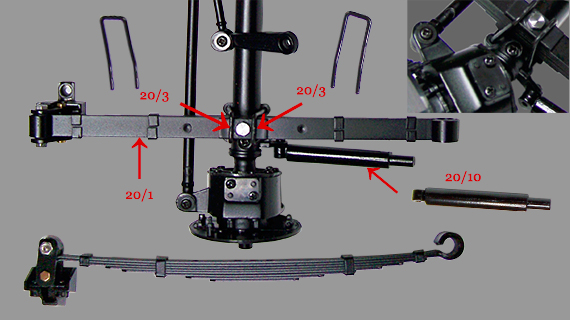

Montage de l'amortisseur avant gauche et de l’ensemble des lames de suspension et fixation sur l’essieu.
- 20/01 - Lames de suspension
- 20/03 - Bride de fixation
- 20/10 - Amortisseur partie 1
Montage : 20/10 à 20/13.
UAZ YA3-469.

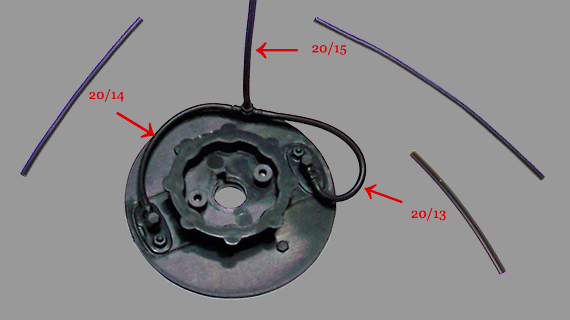

Montage des trois durites sur la flaque du frein.
- 20/13 - Durtie de frein partie 1
- 20/14 - Durtie de frein partie 2
- 20/15 - Durtie de frein partie 3
Montage : 20/14 à 20/18.
UAZ YA3-469.

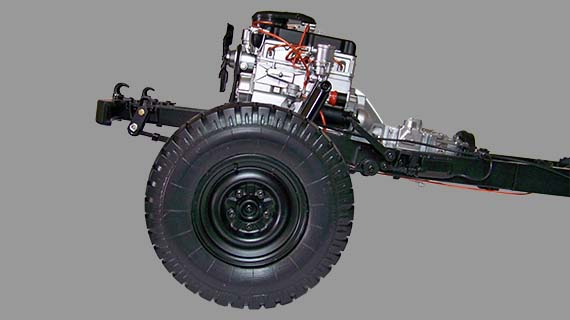

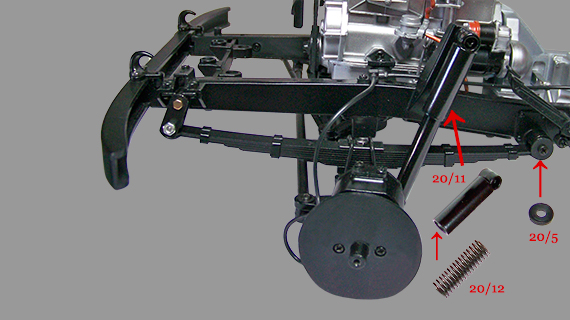

Montage de l’ensemble de la suspension et fixation de l’amortisseur partie haut sur le châssis et raccordement de la durite de frein.
- 20/05 - Rondelle de fixation
- 20/11 - Amortisseur partie 2
- 20/12 - Ressorteur

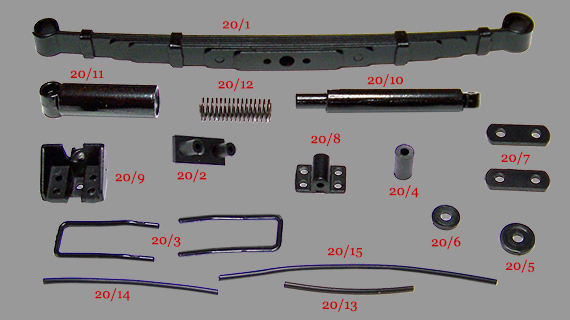

Liste des pièces montage n°20.
| 20/01 | Lames de ressort suspension | M | 1 |
| 20/02 | Patte de fixation lame de suspension | P | 1 |
| 20/03 | Bride de fixation | P | 2 |
| 20/04 | Axe de lame de suspension | P | 1 |
| 20/05 | Rondelle | P | 1 |
| 20/06 | Rondelle | P | 1 |
| 20/07 | Patte de suspention | P | 2 |
| 20/08 | Support de axe de lames | M | 1 |
| 20/09 | Support de lames de suspension | M | 1 |
| 20/10 | Amortisseur partie 1 | M | 1 |
| 20/11 | Amortisseur partie 2 | M | 1 |
| 20/12 | Ressort amortisseur | M | 1 |
| 20/13 | Durite de frein 1 | P | 1 |
| 20/14 | Durite de frein 2 | P | 1 |
| 20/15 | Durite de frein 3 | P | 1 |
Liste des vis montage n°20.
| Vis CM | 1,7 x 4,0 mm | 004 |
| Vis GM | 2,0 x 4,0 mm | 002 |
| Vis HM | 2,0 x 5,0 mm | 001 |
| Vis IM | 2,3 x 5,0 mm | 002 |
| Vis OM | 2,0 x 6,0 mm | 001 |
| Vis PM | 2,3 x 4,0 mm | 001 |
| Vis EP | 2,0 x 4,0 mm | 001 |
| Vis IP | 2,0 x 5,0 mm | 002 |
| Vis JP | 1,7 x 5,0 mm | 002 |
Total des pièces du montage n°20.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 011 |
| Total pièces | 017 |
| Total vis | 016 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 059 |
| Pièces plastiques | 174 |
| Total pièces | 233 |
| Total vis | 239 |
