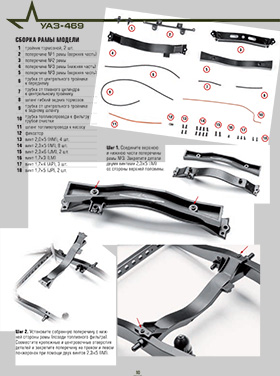

Montage n°17 : Châssis.
UAZ YA3-469.
Montage des traverses et du moteur sur le châssis partie 5.
Montage : 17/1.
UAZ YA3-469.

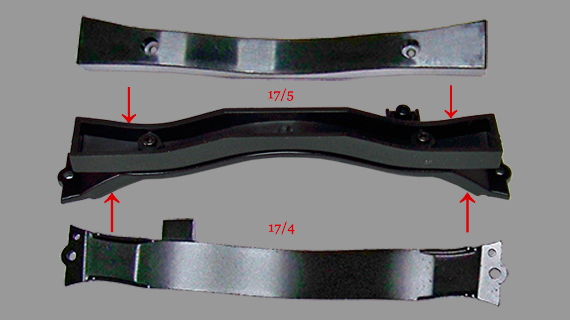

Assemblage des deux parties de la traverse n°3 du châssis.
- 17/04 - Traverse n°3 partie 1
- 17/05 - Traverse n°3 partie 2
Montage : 17/2 et 17/3.
UAZ YA3-469.

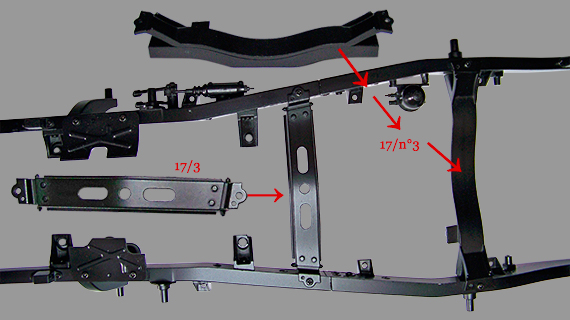

Montage des deux traverses sur le châssis.
- 17/03 - Traverse 3
- 17/03 - Traverse 3
Montage : 17/4.
UAZ YA3-469.

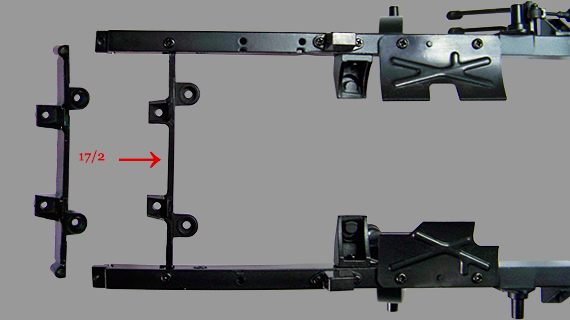

Montage de la traverse partie avant du châssis.
- 17/02 - Traverse n°2 du châssis
Montage : 17/5, 17/6 et 17/7.
UAZ YA3-469.

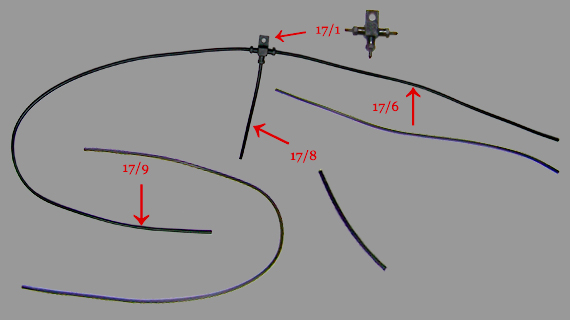

Assemblage des trois durites sur le raccord de frein.
- 17/01 - Raccord en té de frein
- 17/06 - Durite de frein partie 1
- 17/07 - Durite du maître-cylindre partie 2
- 17/08 - Durite de frein arrière partie 4
Montage : 17/8 à 17/13.
UAZ YA3-469.

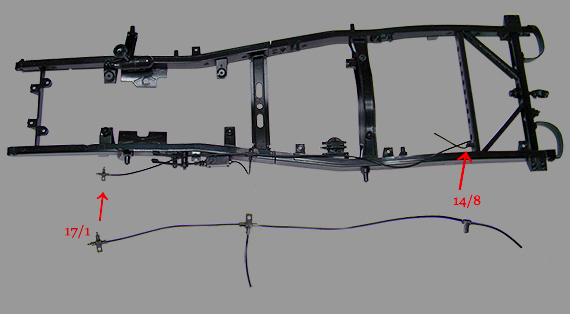

Montage sur le châssis de l’ensemble des durites et raccordement au maître-cylindre de frein.
- 17/01 - Raccord en té de frein
- 14/08 - Raccord de frein
Montage : 17/14, 17/15 et 17/16.
UAZ YA3-469.

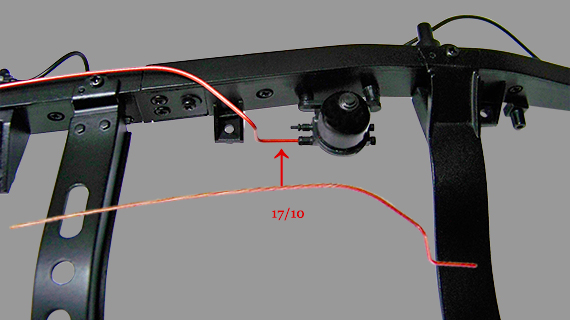

Montage du tuyau carburant assemblée sous le longeron gauche du cadre et raccordement au boîtier du filtre à carburant.
- 17/10 - Tuyau carburant
Montage : 17/17 à 17/21.
UAZ YA3-469.

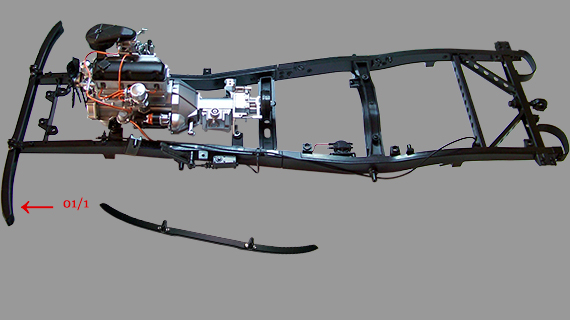

Montage du moteur assemblé et du pare-chocs avant sur le châssis.
- 17/A3 - Moteur
- 01/01 - Pare-chocs avant assemblée

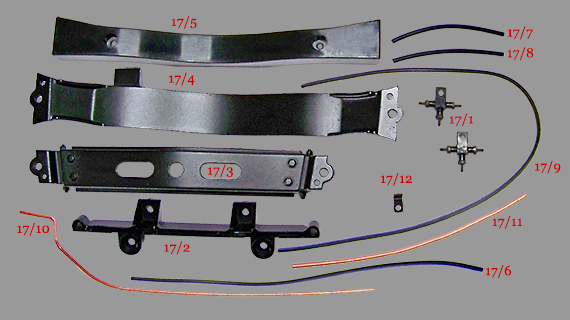

Liste des pièces montage n°17.
| 17/01 | Raccord en té de frein 1 | P | 1 |
| 17/02 | Traverse n°1 du châssis partie 1 | M | 1 |
| 17/03 | Traverse n°2 du châssis | M | 1 |
| 17/04 | Traverse n°3 du châssis partie 1 | M | 1 |
| 17/05 | Traverse n°3 du châssis partie 2 | P | 1 |
| 17/06 | Durite de frein partie 1 | P | 1 |
| 17/07 | Durite du maître-cylindre partie 2 | P | 1 |
| 17/08 | Durite de frein arrière partie 3 | P | 1 |
| 17/09 | Durite de frein arrière partie 4 | P | 1 |
| 17/10 | Tuyau de carburant au filtre | M | 1 |
| 17/11 | Tuyau de carburant à la pompe | P | 1 |
| 17/12 | Collier de fixation tuyau carburant | P | 1 |
Liste des vis montage n°17.
| Vis HM | 2,0 x 5,0 mm | 004 |
| Vis IM | 2,3 x 5,0 mm | 008 |
| Vis JM | 2,3 x 6,0 mm | 002 |
| Vis LM | 1,7 x 3,0 mm | 001 |
| Vis AP | 1,7 x 4,0 mm | 003 |
| Vis JP | 1,7 x 5,0 mm | 002 |
Total des pièces du montage n°17.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 008 |
| Total pièces | 012 |
| Total vis | 020 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 043 |
| Pièces plastiques | 151 |
| Total pièces | 194 |
| Total vis | 192 |
