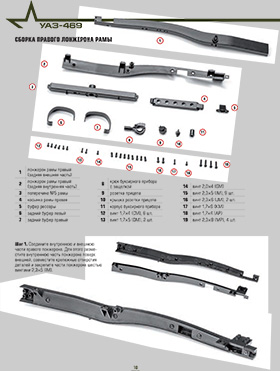

Montage n°16 : Châssis.
UAZ YA3-469.
Assemblage des deux longerons partie (4) arrière.

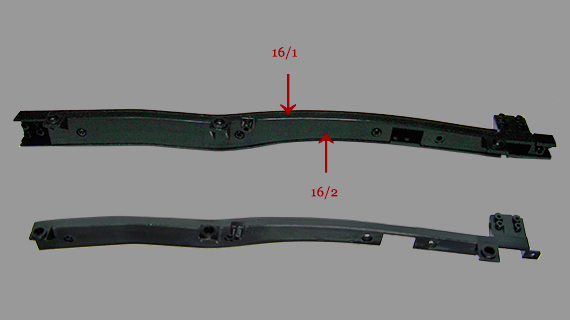

Montage : 16/1.
UAZ YA3-469.
Assemblage des deux parties du longeron.
- 16/01 - Logeron côté droit parite 1
- 16/02 - Logeron côté droit partie 2

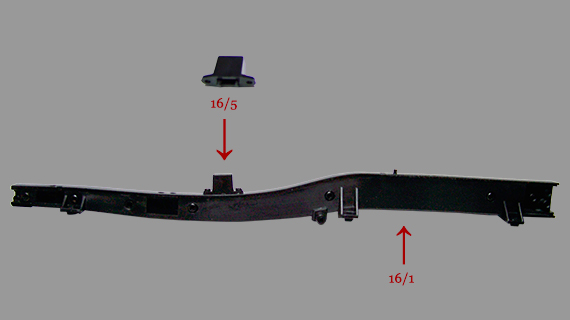

Montage : 16/2.
UAZ YA3-469.
Montage du tampon du resort sur le longeron.
- 16/01 - Logeron côté droit
- 16/05 - Tampon du ressort

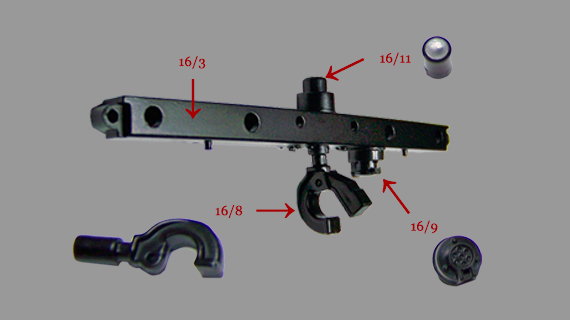

Montage : 16/3 à 16/7.
UAZ YA3-469.
Assemblage du couvercle sur la prise électrique et montage sur la traverse n°5.
Assemblage du crochet de remorque et montage sur la traverse n°5.
- 16/03 - Traverse n°5 du châssis
- 16/08 - Crochet de remorquage avec loquet
- 16/09 - Prise électrique de remorque
- 16/11 - Cache prise électrique de remorque

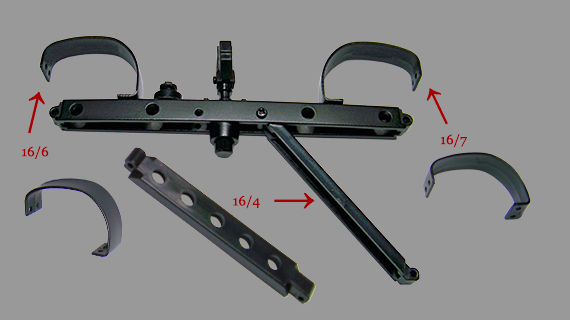

Montage : 16/8 et 16/9.
UAZ YA3-469.
Assemblage des deux parties, gauche et droit du pare-chocs arrière sur la traverse du châssis n°5, et fixation de la traverse de renfort du châssis.
- 16/04 - Traverse de renfort du châssis
- 16/06 - Pare-chocs arrière droit
- 16/07 - Pare-chocs arrière gauche

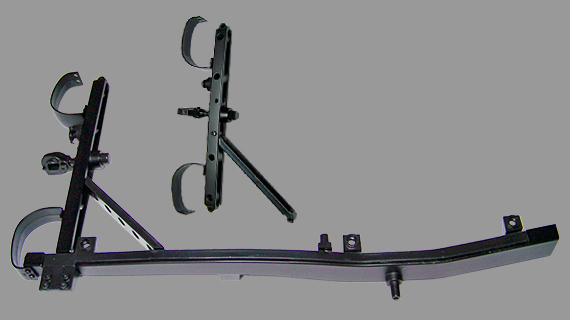

Montage : 16/10, 16/11 et 16/12.
UAZ YA3-469.
Assemblage du l’ensemble du pare-chocs arrière sur le longeron côté droit.

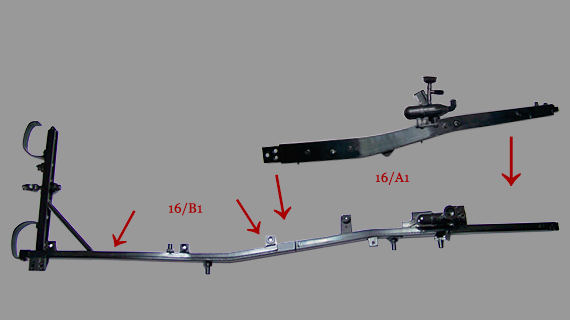

Montage : 16/13.
UAZ YA3-469.
Assemblage du longeron avant droit avec le longeron arrière droit.
- 16/A1 - Longeron avant droit
- 16/B1 - Longeron arrière droit

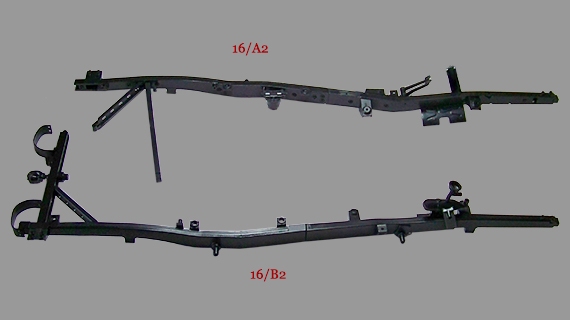

Montage : 16/14.
UAZ YA3-469.
Assemblage du longeron avant droit avec le longeron arrière droit.
- 16/A2 - Longeron droit
- 16/B2 - Longeron gauche

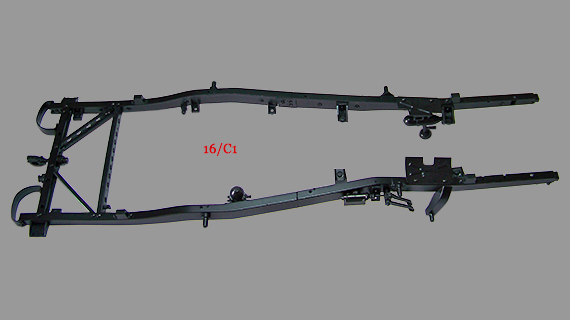

Montage : 16/15.
UAZ YA3-469.
Assemblage des deux longerons droit et gauche.
- 16/C1 - Partie châssis

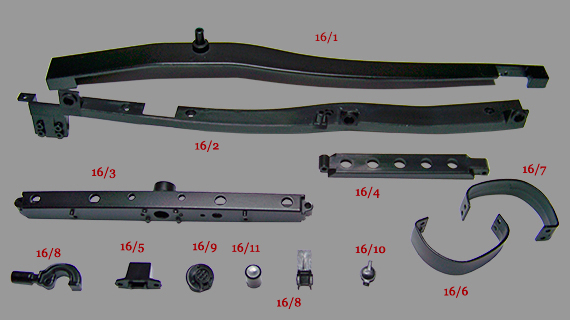

Liste des pièces montage n°16.
| 16/01 | Longeron châssis droit partie 1 | M | 1 |
| 16/02 | Longeron châssis droit partie 2 | P | 1 |
| 16/03 | Traverse n°5 du châssis | M | 1 |
| 16/04 | Traverse de renfort du châssis | P | 1 |
| 16/05 | Tampon du ressort | M | 1 |
| 16/06 | Pare-chocs arrière gauche | M | 1 |
| 16/07 | Pare-chocs arrière droit | M | 1 |
| 16/08 | Crochet de remorquage avec loquet | M | 1 |
| 16/09 | Prise électrique de remorque | P | 1 |
| 16/10 | Cache prise remorque | P | 1 |
| 16/11 | Cache axe du crochet de remorquage | P | 1 |
Liste des vis montage n°16.
| Vis CM | 1,7 x 4,0 mm | 006 |
| Vis DM | 1,7 x 5,0 mm | 002 |
| Vis GM | 2,0 x 4,0 mm | 001 |
| Vis IM | 2,3 x 5,0 mm | 009 |
| Vis JM | 2,3 x 6,0 mm | 002 |
| Vis KM | 1,7 x 6,0 mm | 001 |
| Vis AP | 1,7 x 4,0 mm | 001 |
| Vis MP | 2,3 x 8,0 mm | 004 |
Total des pièces du montage n°16.
| Autocollant4 | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 005 |
| Pièces plastiques | 006 |
| Total pièces | 011 |
| Total vis | 026 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 039 |
| Pièces plastiques | 143 |
| Total pièces | 182 |
| Total vis | 176 |
