Montage n°14 : Châssis. (2)
UAZ YA3-469.
Assemblage du longeron, châssis côté gauche avant.

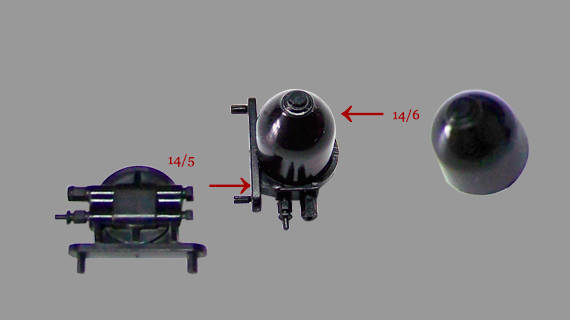

Montage : 14/1.
UAZ YA3-469.
Filtre à essence.
- 14/05 - Filtre à essence parite 1
- 14/06 - Filtre à essence partie 2

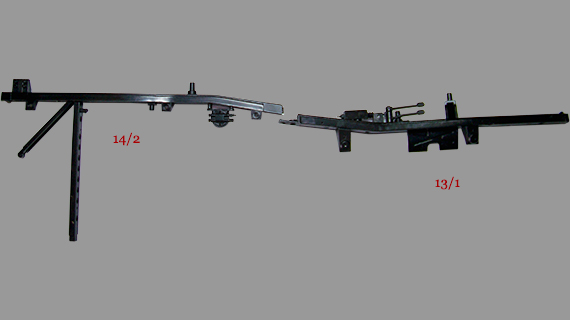

Montage : 14/2.
UAZ YA3-469.
Assemblage des deux parties du longeron.
- 14/02 - Longeron de cadre gauche (partie intérieure arrière).

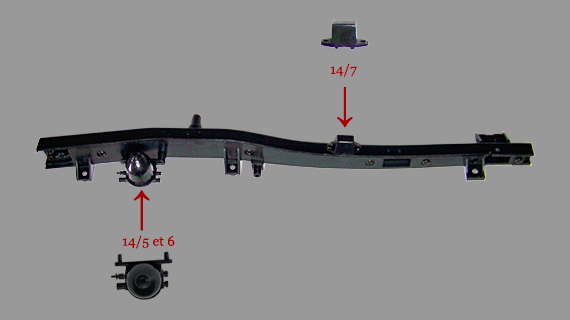

Montage : 14/3 et 14/4.
UAZ YA3-469.
Montage du tampon du ressort et du filtre à carburant sur le longeron gauche avant.
- 14/05 - Filtre à essence
- 14/07 - Tampon du ressort

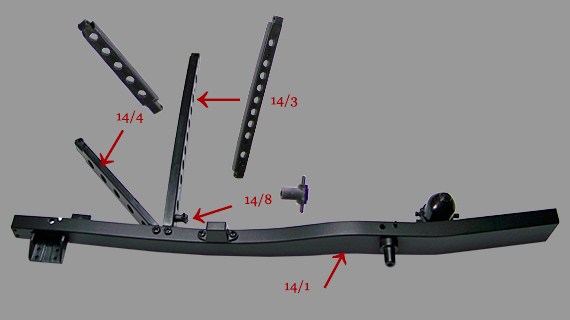

Montage : 14/5, 14/6 et 14/7.
UAZ YA3-469.
Montage des traverses sur le longeron du châssis et du raccord de durite de frein arrière sur la traverse du châssis.
- 14/01 - Longeron châssis gauche partie arrière
- 14/03 - Traverse châssis partie 1
- 14/04 - Traverse châssis partie 2
- 14/08 - Support de durite de frein arrière

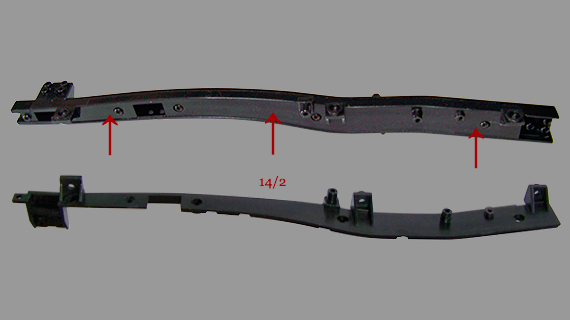

Montage : 14/8.
UAZ YA3-469.
Assemblage des deux parties du longeron.
- 14/1 - Longeron gauche partie avant
- 14/2 - Longeron gauche partie arrière

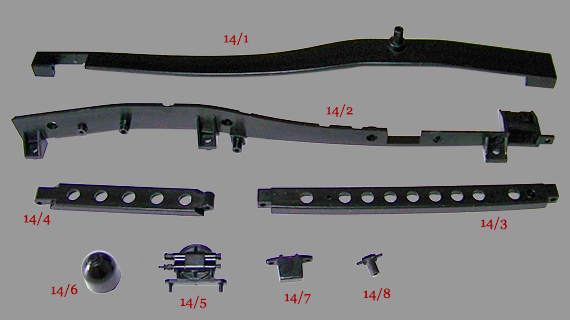

Liste des pièces montage n°14.
| 14/01 | Longeron châssis gauche partie 1 | M | 1 |
| 14/02 | Longeron châssis gauche partie 2 | P | 1 |
| 14/03 | Traverse du châssis n°4 | P | 1 |
| 14/04 | Traverse châssis gauche | P | 1 |
| 14/05 | Filtre à essence | P | 1 |
| 14/06 | Support Filtre à essence | P | 1 |
| 14/07 | Tampon du ressort | P | 1 |
| 14/08 | Support de durite de frein arrière | P | 1 |
Liste des vis montage n°14.
| Vis DM | 1,7 x 5,0 mm | 002 |
| Vis IM | 2,3 x 5,0 mm | 009 |
| Vis AP | 1,7 x 4,0 mm | 001 |
| Vis MP | 2,3 x 8,0 mm | 002 |
Total des pièces du montage n°14.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 07 |
| Total pièces | 008 |
| Total vis | 014 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 031 |
| Pièces plastiques | 130 |
| Total pièces | 161 |
| Total vis | 152 |
