Montage n°13 : Châssis. (1)
UAZ YA3-469.

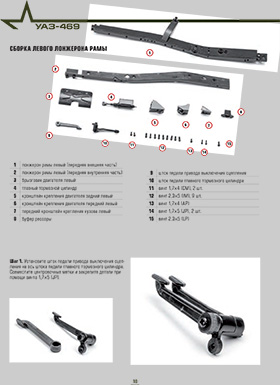

Assemblage du longeron, châssis côté gauche.
Montage : 13/1.
UAZ YA3-469.

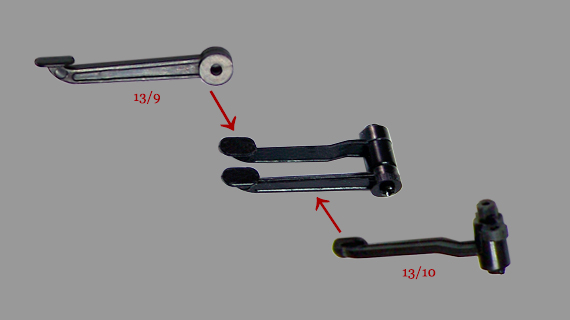

Assemblage de la pédale d'embrayage avec la pédale de frein.
- 13/09 - Pédale d'embrayage
- 13/10 - Pédale de frein
Montage : 13/2.
UAZ YA3-469.

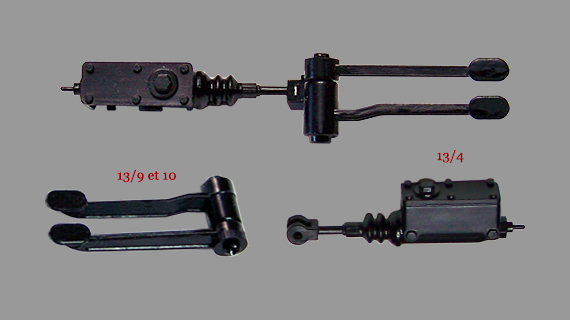

Assemblage du maître-cylindre de frein sur l'axe de la bielle de pédale de frein.
- 13/09 - Pédale d'embrayage
- 13/10 - Pédale de frein
- 13/04 - Maître-cylindre de frein
Montage : 13/3.
UAZ YA3-469.

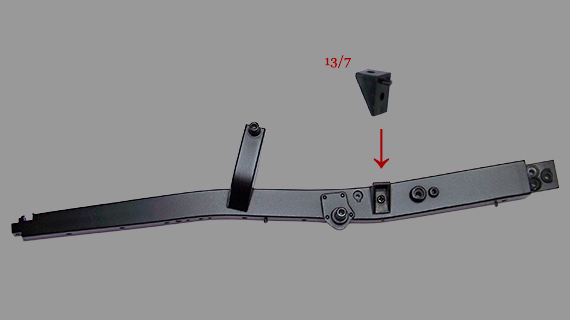

Montage du support de carrosserie avant gauche sur le longeron.
- 13/07 - Support de carrosserie
Montage : 13/4 et 13/5.
UAZ YA3-469.

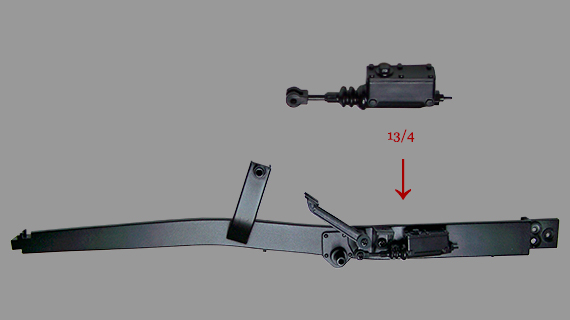

Montage des deux pédales sur le longeron avant gauche et du boîtier maître-cylindre.
- 13/04 - Maître-cylindre de frein
Montage : 13/6.
UAZ YA3-469.
Assemblage des deux parties du longeron.
- 13/1 - Longeron de cadre gauche (partie extérieure avant)
- 13/2 - Longeron de cadre gauche (partie intérieure avant)
Montage : 13/7, 13/8 et 13/9.
UAZ YA3-469.

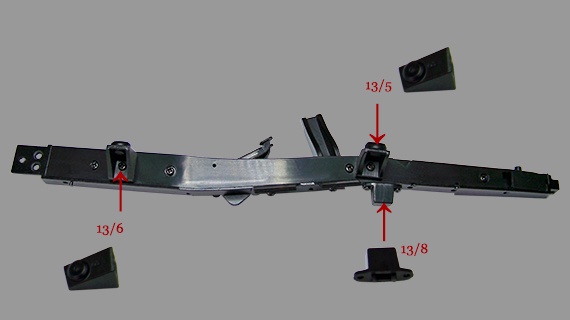

Montage du support du moteur arrière gauche et du support moteur avant gauche et fixation du tampon ressort sur le longeron.
- 13/5 - Support moteur arrière gauche
- 13/6 - Support moteur avant gauche
- 13/8 - Tampon à ressort de suspension
Montage : 13/10.
UAZ YA3-469.

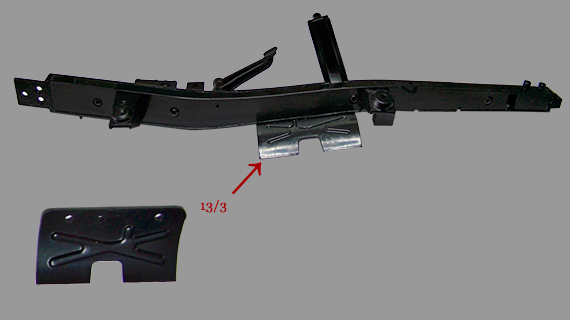

Montage de la tôle de protection moteur gauche sur le longeron.
- 13/03 - Tôle de protection moteur gauche

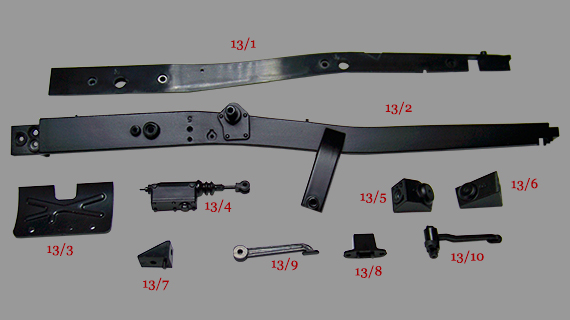

Liste des pièces montage n°13.
| 13/01 | Longeron châssis gauche partie 1 | P | 1 |
| 13/02 | Longeron châssis gauche partie 2 | M | 1 |
| 13/03 | Tôle de protection moteur côté gauche | P | 1 |
| 13/04 | Maître-cylindre de frein | P | 1 |
| 13/05 | Support moteur arrière gauche | M | 1 |
| 13/06 | Support moteur avant gauche | M | 1 |
| 13/07 | Support de montage de carrosserie avant gauche | P | 1 |
| 13/08 | Tampon à ressort de suspension | P | 1 |
| 13/09 | Bielle de pédale d'embrayage | P | 1 |
| 13/10 | Pédale de maître-cylindre de frein | P | 1 |
Liste des vis montage n°13.
| Vis CN | 1,7 x 4,0 mm | 002 |
| Vis IM | 2,3 x 5,0 mm | 009 |
| Vis AP | 1,7 x 4,0 mm | 001 |
| Vis JP | 1,7 x 5,0 mm | 002 |
| Vis LP | 2,3 x 5,0 mm | 001 |
Total des pièces du montage n°13.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 007 |
| Total pièces | 010 |
| Total vis | 015 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 030 |
| Pièces plastiques | 123 |
| Total pièces | 153 |
| Total vis | 138 |
