Montage n°12 : Boîte de transfert.
UAZ YA3-469.
Montage de la boîte de transfert, du frein de stationnement, et des leviers de boîte de vitesses, frein de stationnement, et boîte de transfert.

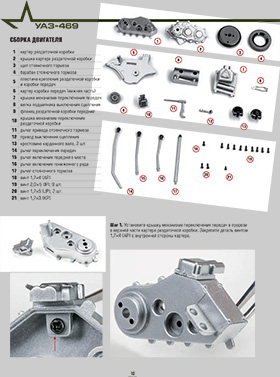

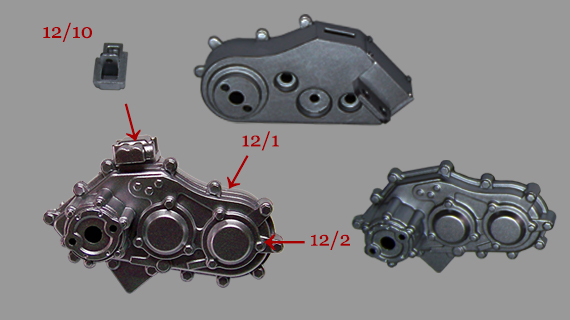

Montage : 12/1 et 12/2.
UAZ YA3-469.
Assemblage des trois carters de la boîte de transfert.
- 12/01 - Carter boîte de transfert partie 1
- 12/02 - Carter boîte de transfert partie 2
- 12/10 - Carter boîte de transfert partie 3

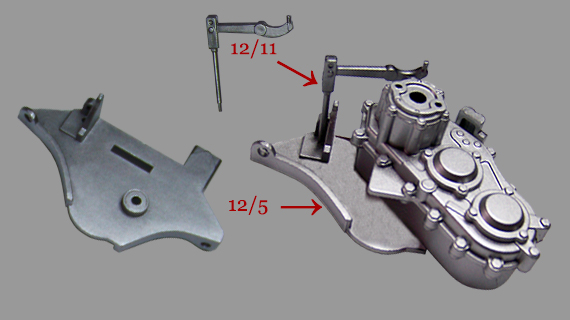

Montage : 12/3 et 12/4.
UAZ YA3-469.
Montage de la boîte de transfert sur la plaque de montage de la transmission et fixation de la bielle du frein de stationnement sur la plaque de montage de la boîte de transfertgh.
- 12/05 - Plaque de montage
- 12/11 - Bielle de frein de stationnement

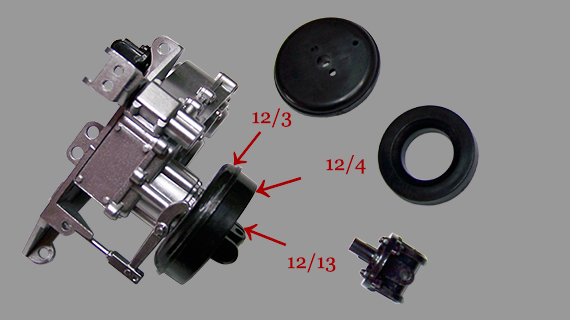

Montage : 12/5, 12/6 et 12/7.
UAZ YA3-469.
Montage du frein de stationnement sur la boîte de transfert.
Montage du levier de frein de stationnement
Montage du croissions d'arbre sur le tambour de frein de stationnement.
- 12/03 - Frein de stationnement
- 12/04 - Tambour de frein de stationnement
- 12/13 - Croissions arbre à cardan

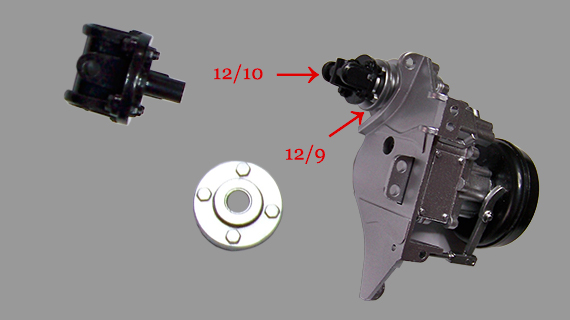

Montage : 12/8 et 12/9.
UAZ YA3-469.
Montage du croissions d'arbre de transmission sur la boîte de transfert.
- 12/09 - Bride avant de boîte de transfert
- 12/13 - Croissions arbre à cardan

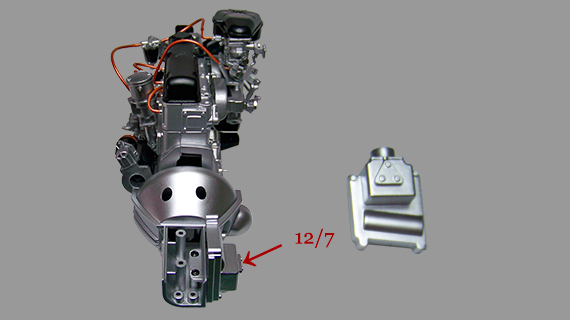

Montage : 12/10.
UAZ YA3-469.
Montage du carter de changement de vitesse.
- 12/7 - Carter de changement de vitesse

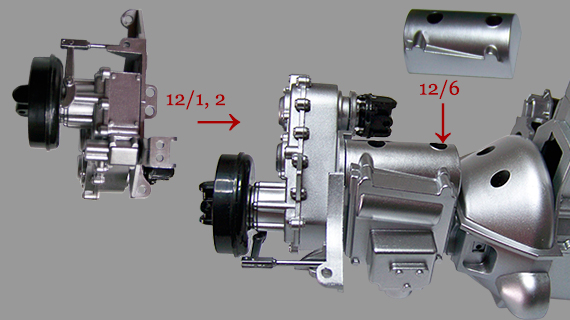

Montage : 12/11 et 12/12.
UAZ YA3-469.
Montage du carter de boîte de vitesses.
Montage de la boîte de transfert sur la boîtier de transmission
- 12/6 - Carter de boîte de vitesses
- 12/1 - Boîte de transfert

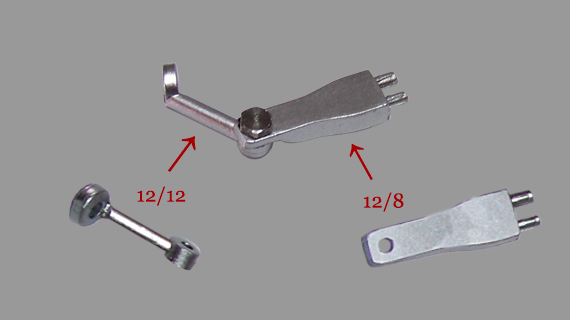

Montage : 12/13.
UAZ YA3-469.
Assemblage de la bielle de commande de l’embrayage.
- 12/08 - Butée d'embrayage
- 12/12 - Bielle de commande
de débrayage

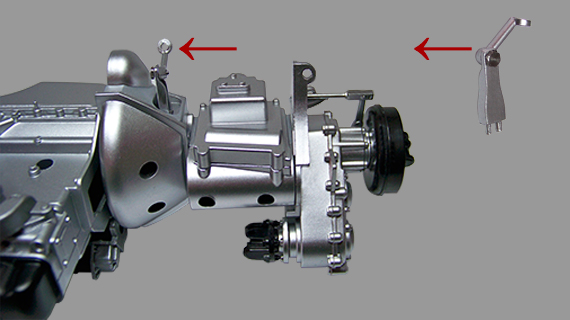

Montage : 12/14.
UAZ YA3-469.
Montage de la commande de l’embrayage.
- 12/08 - Butée d'embrayage
- 12/12 - Bielle de commande
de débrayage

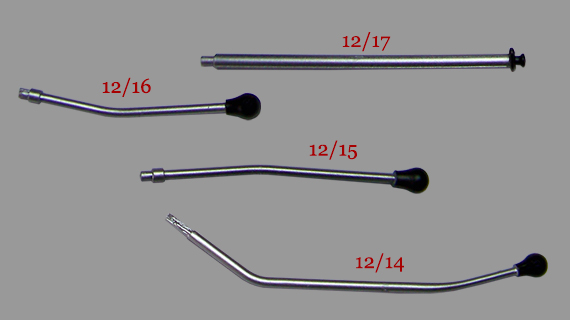

Montage : 12/15, 12/16 et 12/17.
UAZ YA3-469.
Attente de montage ( pour éviter la casse )
Montage des leviers de changement de vitesse, boîte de transfert, du frein de stationnent, et du levier d'engagement de l'essieu avant.
- 12/14 - Levier de changement de vitesse
- 12/15 - Levier d'engagement de l'essieu avant
- 12/16 - Levier de vitesse petite vitesse
- 12/17 - Levier de frein de stationnement

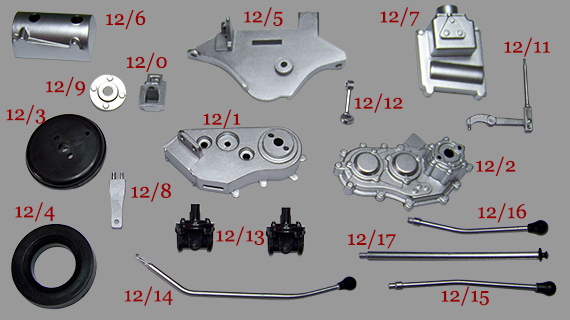

Liste des pièces montage n°12.
| 12/01 | Carter boîte de transfert partie 1 | P | 1 |
| 12/02 | Carter boîte de transfert partie 2 | P | 1 |
| 12/03 | Frein de stationnement | P | 1 |
| 12/04 | Tambour de frein de stationnement | P | 1 |
| 12/05 | Plaque de montage de boîte de vitesses et de transfert | P | 1 |
| 12/06 | Carter de boîte de vitesses | P | 1 |
| 12/07 | Carter de changement de vitesse | P | 1 |
| 12/08 | Butée d'embrayage | P | 1 |
| 12/09 | Bride avant de boîte de transfert | P | 1 |
| 12/10 | Carter de changement de boîte de transfert | P | 1 |
| 12/11 | Bielle de frein de stationnement | P | 1 |
| 12/12 | Bielle de commande débrayage | P | 1 |
| 12/13 | Croissions d’arbre de cardan | P | 1 |
| 12/14 | Levier de changement de vitesse | P | 1 |
| 12/15 | Levier d'engagement de l'essieu avant | P | 1 |
| 12/16 | Levier de vitesse petite vitesse | P | 1 |
| 12/17 | Levier de frein de stationnement | P | 1 |
Liste des vis montage n°12.
| Vis AP | 1,7 x 4,0 mm | 001 |
| Vis IP | 2,0 x 5,0 mm | 009 |
| Vis JP | 1,7 x 3,0 mm | 002 |
| Vis KP | 1,7 x 3,0 mm | 001 |
Total des pièces du montage n°12.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 018 |
| Total pièces | 018 |
| Total vis | 013 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 027 |
| Pièces plastiques | 116 |
| Total pièces | 143 |
| Total vis | 123 |
