Montage n°10 : Carburateur.
UAZ YA3-469.

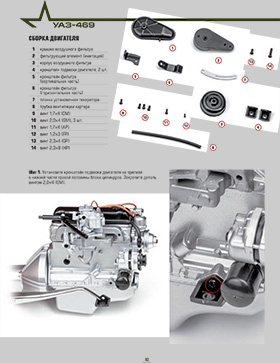

Montage des supports moteur et du générateur, assemblage du filtre à aire.
Montage : 10/1 et 10/2.
UAZ YA3-469.

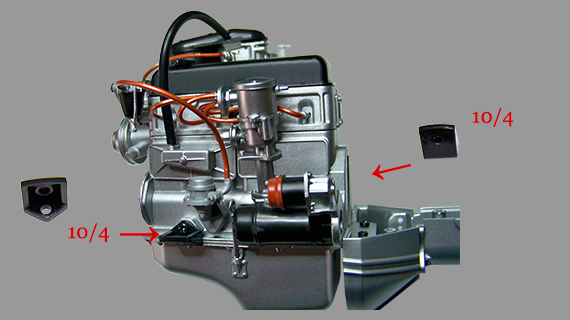

Montage des supports sur le moteur.
- 10/4 - Support de montage moteur (2)
Montage : 10/3.
UAZ YA3-469.

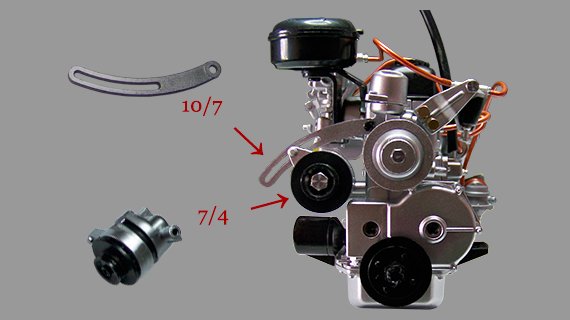

Montage du générateur avec son support sur le moteur.
- 10/7 - Support du générateur
- 07/4 - Générateur
Montage : 10/4 et 10/5.
UAZ YA3-469.

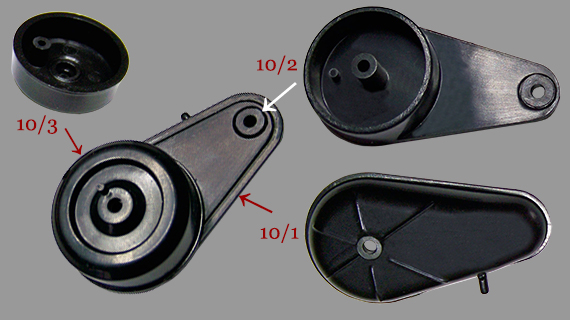

Assemblage des trois éléments du filtre à air.
- 10/1 - Filtre à air partie 1
- 10/2 - Filtre à air partie 2
- 10/3 - Filtre à air partie 3
Montage : 10/6.
UAZ YA3-469.

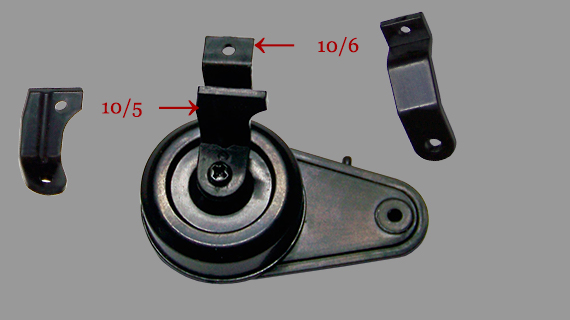

Montage des supports du filtre à aire.
- 10/5 - Support de filtre partie 1
- 10/6 - Support de filtre partie 2
Montage : 10/7, 10/8 et 10/9.
UAZ YA3-469.

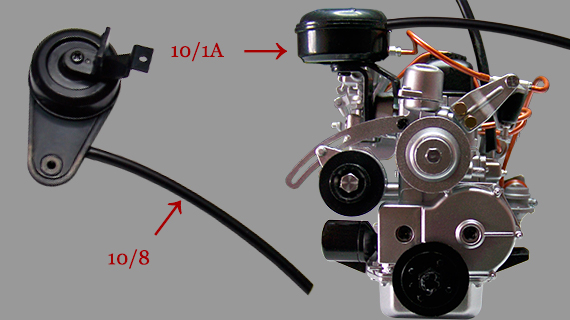

Montage du fitre à air sur le corps du carburateur.
- 10/1A - Filtre à air
- 10/8 - Tuyau du reniflard
Montage : 10/10.
UAZ YA3-469.

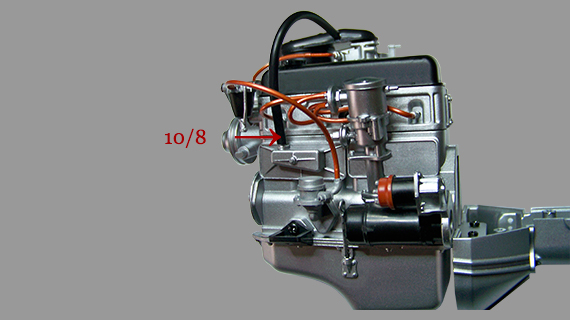

Raccordement du tuyau du reniflard sur le carter.
- 10/8 - Tuyau du reniflard

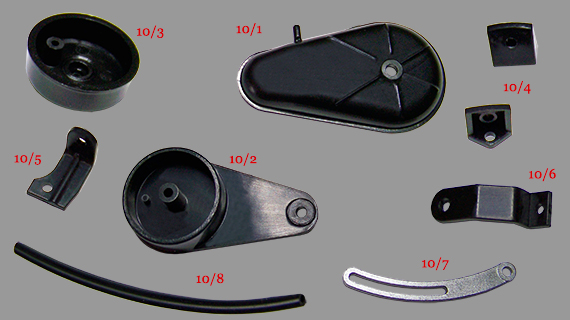

Liste des pièces montage n°10.
| 10/01 | Filtre à air partie 1 | P | 1 |
| 10/02 | Filtre à air partie 2 | P | 1 |
| 10/03 | Filtre à air partie 3 | P | 1 |
| 10/04 | Support moteur | M | 2 |
| 10/05 | Support de filtre partie M | P | 1 |
| 10/06 | Support de filtre partie 2 | M | 1 |
| 10/07 | Support de réglage tension du générateur | P | 1 |
| 10/08 | Tuyau reniflard | P | 1 |
Liste des vis montage n°10.
| Vis AP | 1,7 x 4,0 mm | 001 |
| Vis CM | 1,7 x 4,0 mm | 001 |
| Vis FP | 1,2 x 3,0 mm | 001 |
| Vis GM | 2,0 x 4,0 mm | 003 |
| Vis GP | 2,3 x 4,0 mm | 001 |
| Vis HP | 2,3 x 8,0 mm | 001 |
Total des pièces du montage n°10.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 005 |
| Total pièces | 009 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 027 |
| Pièces plastiques | 093 |
| Total pièces | 120 |
| Total vis | 104 |
