Montage n°9 : Carburateur.
UAZ YA3-469.
Assemblage des éléments du carburateur et montage sur le moteur.

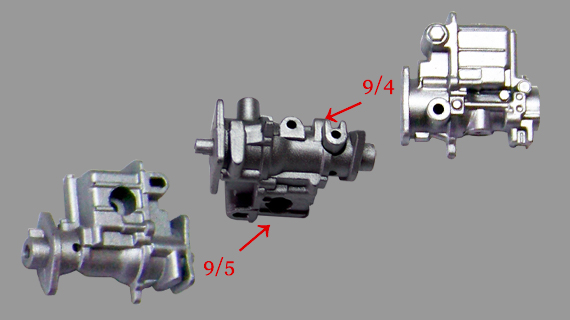

Montage : 9/1.
UAZ YA3-469.
Assemblage des parties du carburateur.
- 09/4 - Corps du carburateur partie 1
- 09/5 - Corps du carburateur partie 2

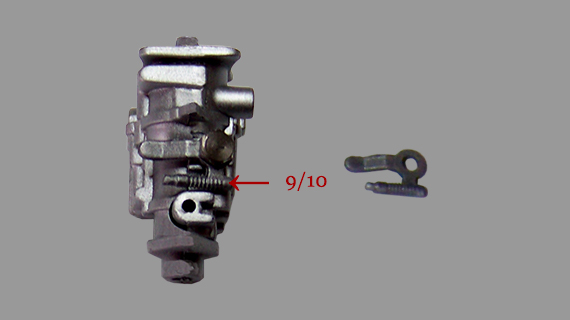

Montage : 9/2.
UAZ YA3-469.
Montage du levier du carburateur.
- 9/10 - Commande d’accélération carburateur

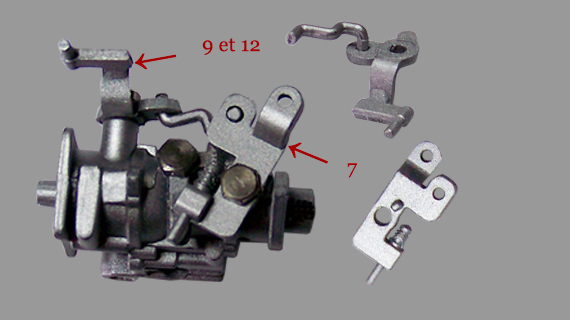

Montage : 9/3 à 9/6.
UAZ YA3-469.
Assemblage de la bielle du carburateur et tige de commande du starter de carburateur.
- 09/07 - Manette des gaz
- 09/09 - Tige de commande du starter du carburateur
- 09/12 - Bielle de carburateur

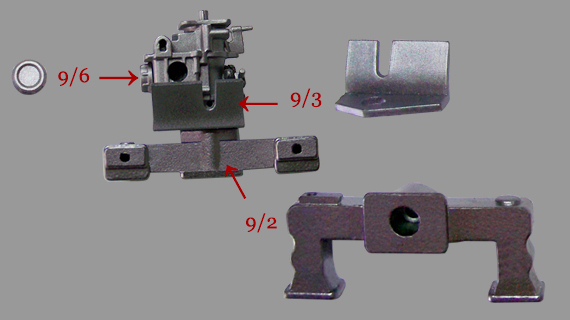

Montage : 9/7, 9/8 et 9/9.
UAZ YA3-469.
Montage du carburateur sur le collecteur d'admission et de l'équerre de protection.
- 9/2 - Collecteur d'admission
- 9/3 - Équerre bouclier réfléchissant la chaleur
- 9/6 - bouchon de la chambre du flotteur

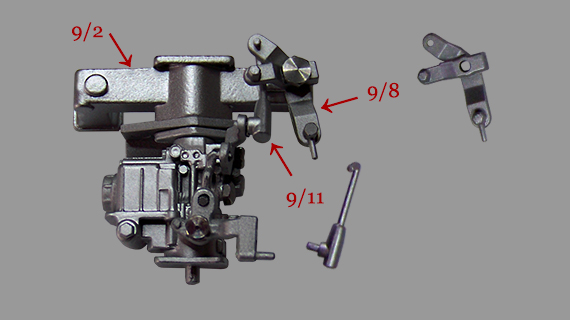

Montage : 9/10.
UAZ YA3-469.
Montage de la commande d'accélérateur sur le collecteur.
- 9/02 - Collecteur d'admission
- 9/08 - Support de tige de commande d'accélérateur de carburateur
- 9/11 - Tige d'accélérateur
Montage : 9/11 et 9/12.
UAZ YA3-469.

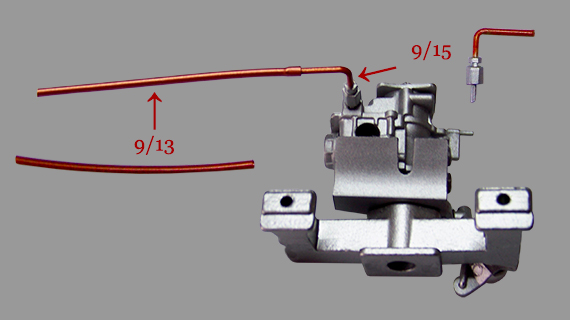

Montage du tuyau de carburant sur le raccord du carburateur.
- 9/13 - Tuyau d’alimentation d'essence au carburateur
- 9/15 - Raccord du tuyau d'essence au carburateur
Montage : 9/13.
UAZ YA3-469.

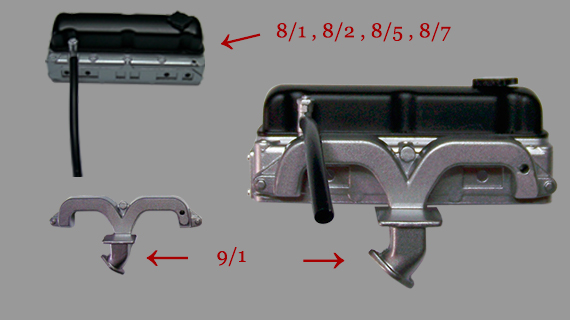

Montage du collecteur d'échappement sur le côté droit de la culasse.
- 9/1 - Collecteur d'échappement

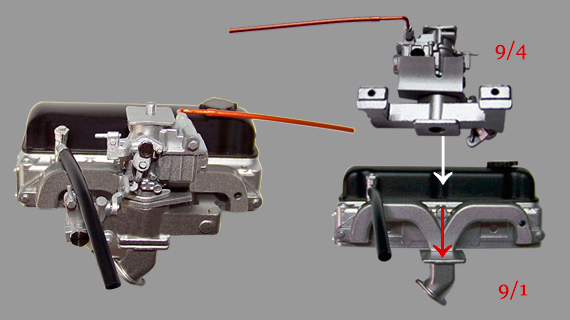

Montage : 9/14.
UAZ YA3-469.
Montage de l’ensemble collecteur d’admission et carburateur sur le collecteur d'échappement et culasse côté droit.
- 9/1 - Collecteur d'échappement
- 9/4 - Ensemble du carburateur

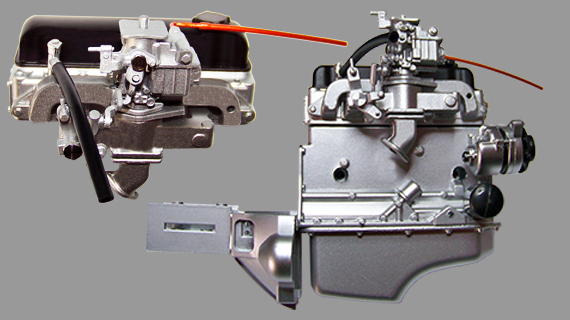

Montage : 9/15.
UAZ YA3-469.
Montage de la partie droit de la culasse assemblée sur le moteur.

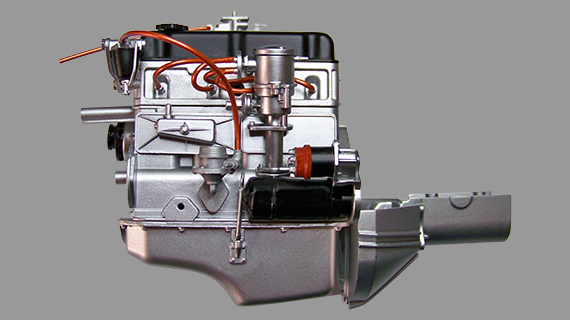

Montage : 9/16.
UAZ YA3-469.
Côté droit moteur.

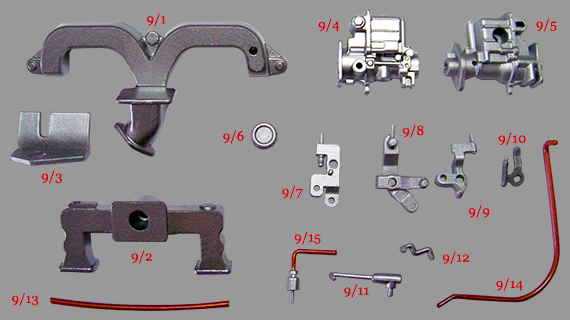

Liste des pièces montage n°9.
| 9/01 | Collecteur d'échappement | M | 1 |
| 9/02 | Collecteur d'admission | M | 1 |
| 9/03 | Équerre protection chaleur | P | 1 |
| 9/04 | Corps du carburateur côté droit | P | 1 |
| 9/05 | Corps de carburateur côté gauche | P | 1 |
| 9/06 | Bouchon du carburateur | P | 1 |
| 9/07 | Manette des gaz | P | 1 |
| 9/08 | Tige de commande d'accélérateur de carburateur | P | 1 |
| 9/09 | Tige de commande de starter de carburateur | P | 1 |
| 9/10 | Tige de commande de starter de carburateur | P | 1 |
| 9/11 | Commande du carburateur | P | 1 |
| 9/12 | Bielle de liaision du carburateur | P | 1 |
| 9/13 | Tuyau d’alimentation d'essence au carburateur | P | 1 |
| 9/14 | Tuyau régulateur de vide | P | 1 |
| 9/15 | Raccord du tuyau d'essence au carburateur | P | 1 |
Liste des vis montage n°9.
| Vis AP | 1,7 x 4,0 mm | 001 |
| Vis BP | 1,5 x 4,0 mm | 003 |
| Vis DM | 1,7 x 5,0 mm | 001 |
| Vis EP | 2,0 x 4,0 mm | 001 |
| Vis GM | 2,0 x 4,0 mm | 005 |
Total des pièces du montage n°9.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 013 |
| Total pièces | 015 |
| Total vis | 011 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 023 |
| Pièces plastiques | 088 |
| Total pièces | 111 |
| Total vis | 096 |
