Montage n°8 : Pompe à eau.
UAZ YA3-469.

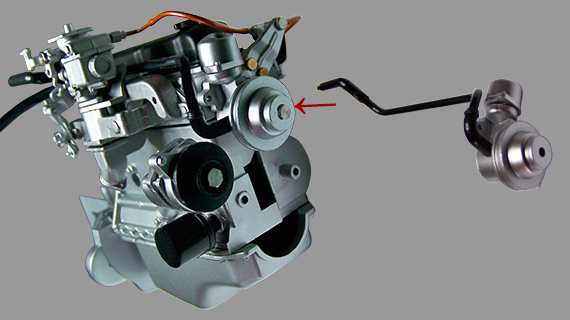

Assemblage de la pompe à eau, boîtier du thermostat, et de la culasse (côté droit).
Montage : 8/1.
UAZ YA3-469.

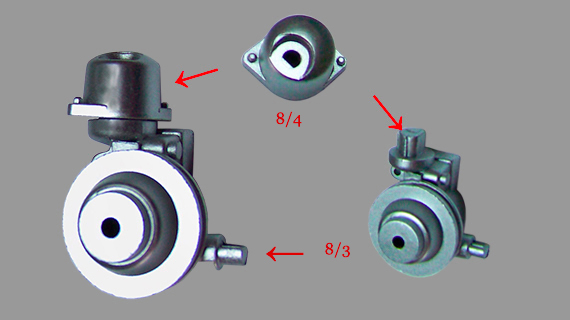

Assemblage du boîtier du thermostat sur le montant supérieur de la pompe à eau.
- 8/3 - Pompe à eau
- 8/4 - Boîtier de thermostat
Montage : 8/2.
UAZ YA3-469.

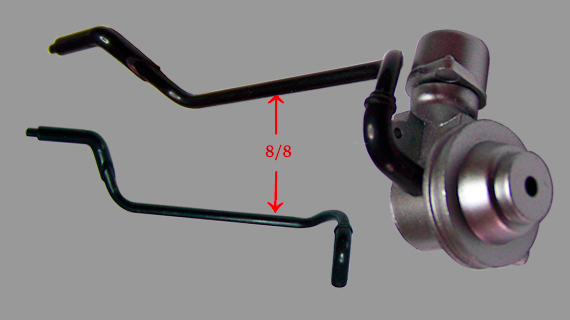

Assemblage du tuyau sur la pompe à eau.
- 8/8 - Tuyau de sortie de chauffage
Montage : 8/4 et 8/5.
UAZ YA3-469.

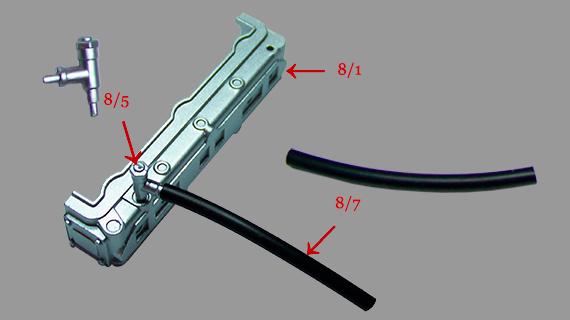

Assemblage de la vanne d'arrêt sur culasse et du tuyau .
- 8/1 - Culasse côté droit
- 8/5 - Vanne d'arrêt
- 8/7 - Tuyau d'arrivée de chauffage
Montage : 8/6 et 8/7.
UAZ YA3-469.

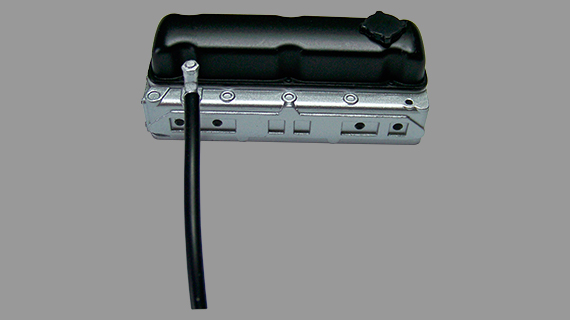

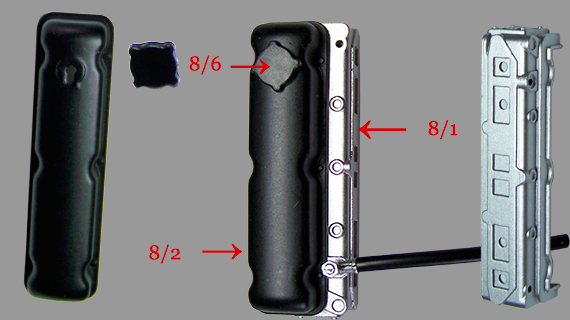

Montage du bouchon de remplissage d'huile sur le dessus de la culasses et assemblage sur le cater.

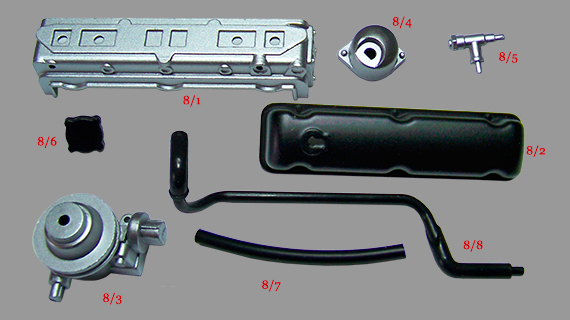

Liste des pièces montage n°8.
| 8/01 | Culasse côté droit | M | 1 |
| 8/02 | Carter culasse | M | 1 |
| 8/03 | Pompe à eau | P | 1 |
| 8/04 | Boîtier du thermostat | P | 1 |
| 8/05 | Vanne d'arrêt | P | 1 |
| 8/06 | Bouchon de remplissage d'huile | P | 1 |
| 8/07 | Tuyau de sortie de chauffage | P | 1 |
| 8/08 | Tuyau de sortie de chauffage | P | 1 |
Liste des vis montage n°8.
| Vis GM | 2,0 x 4,0 mm | 003 |
Total des pièces du montage n°8.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 006 |
| Total pièces | 008 |
| Total vis | 003 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 021 |
| Pièces plastiques | 075 |
| Total pièces | 096 |
| Total vis | 085 |
