Montage n°7 : Générateur.
UAZ YA3-469.

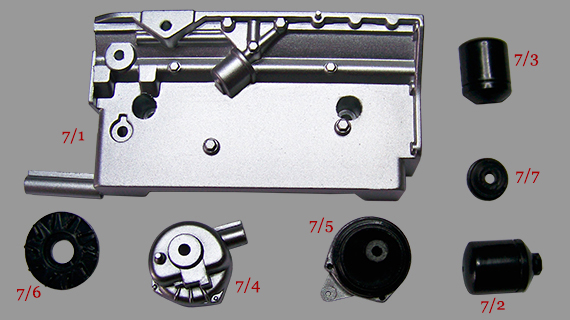

Assemblage du générateur et du filtre à huile.
Montage : 7/1.
UAZ YA3-469.

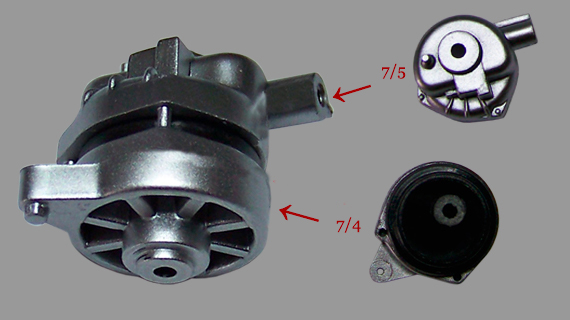

Assemblage du générateur.
- 4 - Boîtier de générateur
- 5 - Couvercle du générateur
Montage : 7/2.
UAZ YA3-469.

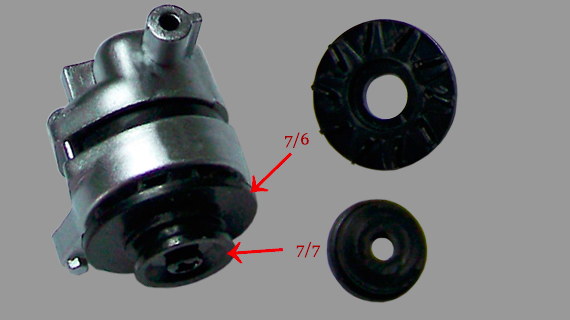

Assemblage de la poulie sur le générateur.
- 6 - Turbine de générateur
- 7 - Poulie de générateur
Montage : 7/3.
UAZ YA3-469.

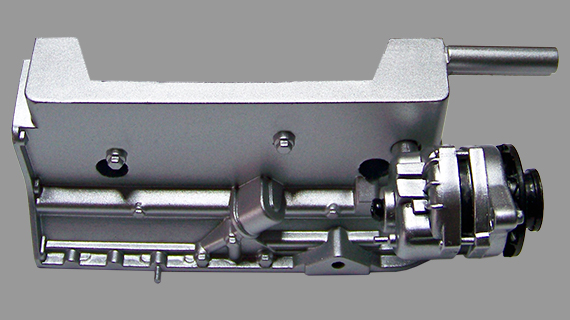

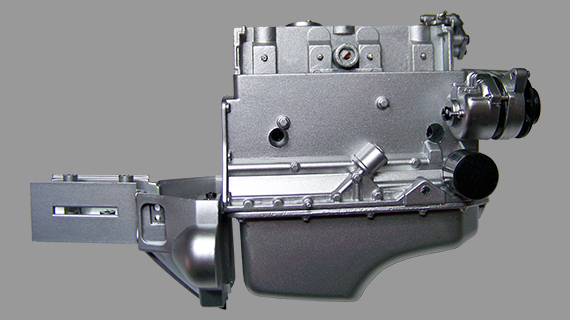

Montage du générateur sur le bloc moteur droit.
- Générateur
Montage : 7/4.
UAZ YA3-469.

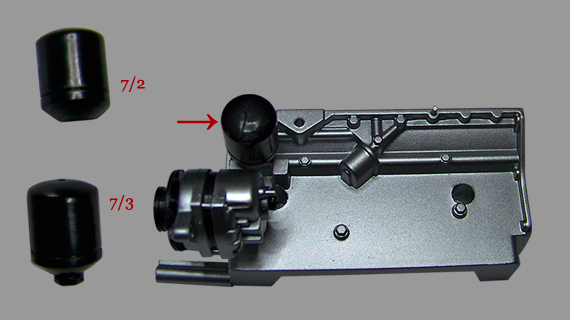

Assemblage du filtre a huile et montage sur le bloc moteur.
- 2 - Filtre à huile partie 1
- 3 - Filtre à huile partie 2
Liste des pièces montage n°7.
| 7/01 | Bloc moteur (côté droit) | M | 1 |
| 7/02 | Filtre à huile (partie 1) | P | 1 |
| 7/03 | Filtre à huile (partie 2) | P | 1 |
| 7/04 | Boîtier de générateur | P | 1 |
| 7/05 | Couvercle du générateur | P | 1 |
| 7/06 | Turbine du générateur | P | 1 |
| 7/07 | Poulie du générateur | P | 1 |
Liste des vis montage n°7.
| Vis EP | 2,0 x 4,0 mm | 002 |
| Vis GM | 2,0 x 4,0 mm | 004 |
Total des pièces du montage n°7.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 006 |
| Total pièces | 007 |
| Total vis | 006 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 019 |
| Pièces plastiques | 069 |
| Total pièces | 088 |
| Total vis | 082 |
