Montage n°5 : Bloc moteur (côté droit).
UAZ YA3-469.
Assemblage des Bougies d'allumage, le distributeur sur le bloc moteur droit.
Montage : 5/1, 5/2 et 5/3.
UAZ YA3-469.
Montage des bougies sur le bloc moteur et des câbles de bougie.
- 01 - Bloc moteur
- 02 - Bougie
- 09 - Câble de bougie d'allumage du
premier cylindre - 10 - Câblr de bougie d'allumage du deuxième cylindre
- 11 - Câble de bouige d'allumage du troisième cylindre
- 12 - Câble de bougie d'aullumage du quatrième cylindre

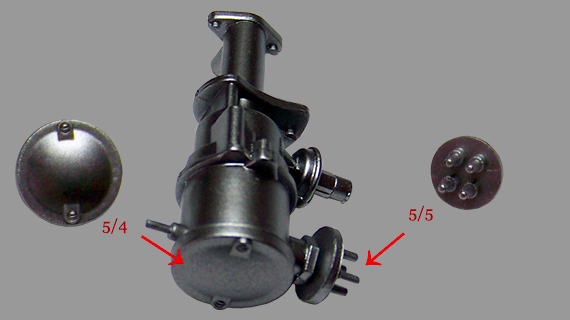

Montage : 5/4.
UAZ YA3-469.
Assemblage du déflecteur.
- 4 - Couvercle du distributeur
- 5 - Raccord de sortie des fils

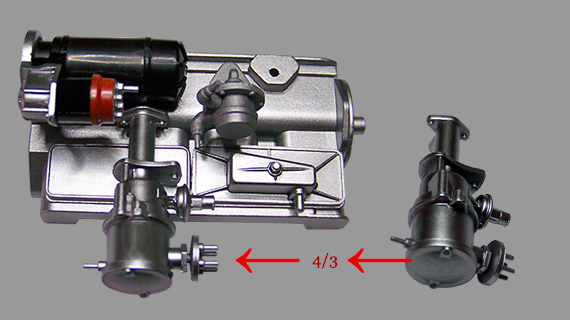

Montage : 5/5.
UAZ YA3-469.
Assemblage du déflecteur sur le bloc moteur.
- 1 - Bloc moteur (côté gauche)
- 3 - Déflecteur

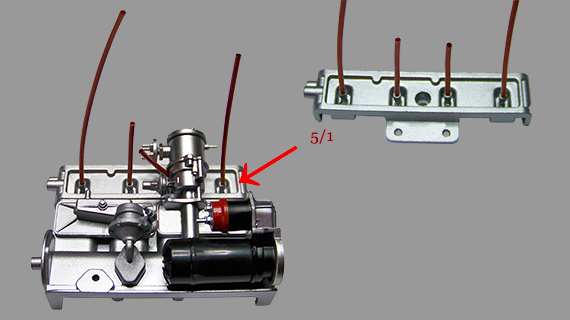

Montage : 5/6.
UAZ YA3-469.
Montage du côté gauche de la culasse sur le bloc moteur.
- 1 - Culasse côté gauche

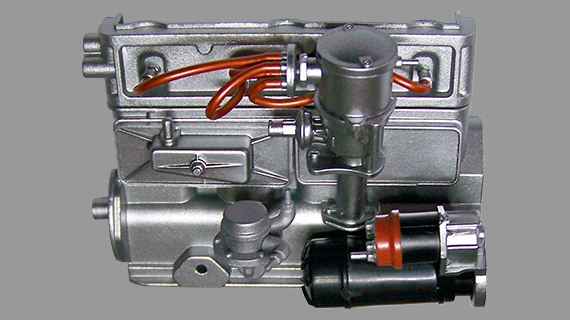

Montage : 5/7, 5/8 et 5/9.
UAZ YA3-469.
Raccordement des câbles d’allumage des bougies.

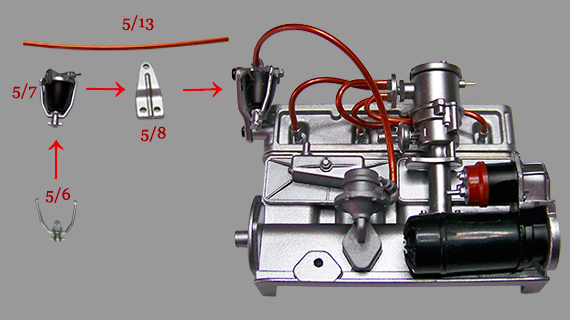

Montage : 5/10 à 5/14.
UAZ YA3-469.
Montage du filtre à carburant et du tuyau sur le bloc moteur.
- 06 - Support de filtre carburant
- 07 - Fitre à carburant
- 08 - Support du filtre à carburant
- 13 - Tuyau de la pompe à carburant

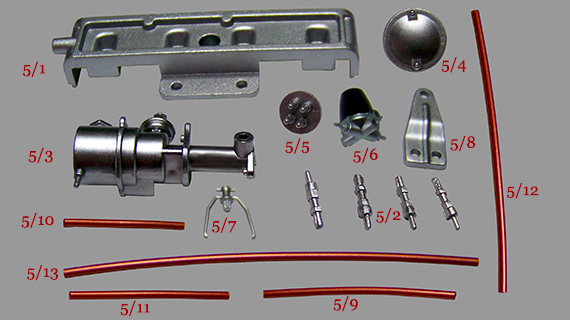

Liste des pièces montage n°5.
| 5/01 | Bloc culasse côté gauche | M | 1 |
| 5/02 | Bougie d'allumage | P | 4 |
| 5/03 | Distributeur | P | 1 |
| 5/04 | Couvercle du distributeur | P | 1 |
| 5/05 | Raccord de sortie de câble | P | 1 |
| 5/06 | Filtre à carburant | P | 1 |
| 5/07 | Fixation de filtre à carburant | P | 1 |
| 5/08 | Support de filtre | P | 1 |
| 5/09 | Câble d'allumage bougie 1 | P | 1 |
| 5/10 | Câble d'allumage bougie 2 | P | 1 |
| 5/11 | Câble d'allumage bougie 3 | P | 1 |
| 5/12 | Câble d'allumage bougie 4 | P | 1 |
| 5/13 | Tuyeau du carburant | P | 1 |
Liste des vis montage n°5.
| Vis AP | 1,7 x 4,0 mm | 001 |
| Vis CM | 1,7 x 4,0 mm | 002 |
| Vis EP | 2,0 x 4,0 mm | 001 |
| Vis GM | 2,0 x 4,0 mm | 002 |
Total des pièces du montage n°5.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 015 |
| Total pièces | 016 |
| Total vis | 006 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 017 |
| Pièces plastiques | 059 |
| Total pièces | 076 |
| Total vis | 072 |
