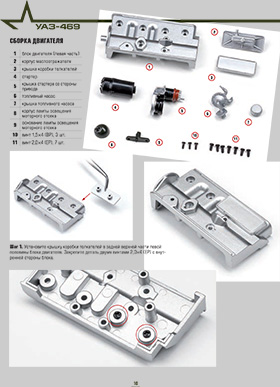

Montage n°4 : Bloc moteur.
UAZ YA3-469.
Assemblage du déflecteur d'huile, et la pompe à carburant sur le bloc moteur gauche.
Montage : 4/1.
UAZ YA3-469.

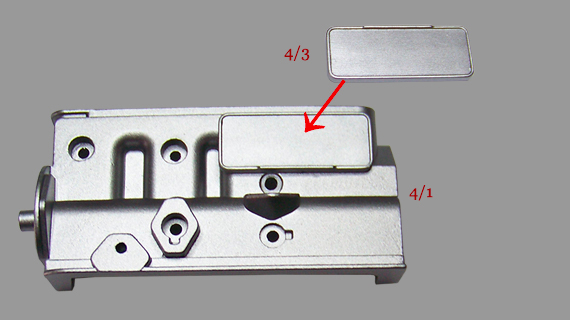

Montage du couvercle sur le bloc moteur.
- 1 - Bloc moteur (côté gauche)
- 3 - Couvercle de la boîte à poussoirs
Montage : 4/2.
UAZ YA3-469.

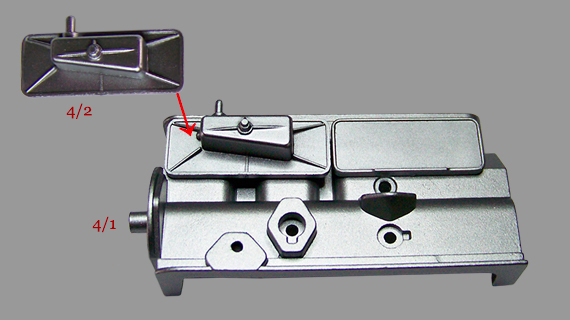

Montage du boîtier du déflecteur d'huile sur le bloc moteur gauche.
- 1 - Bloc moteur (côté gauche)
- 2 - Corps de déflecteur d'huile
Montage : 4/3.
UAZ YA3-469.

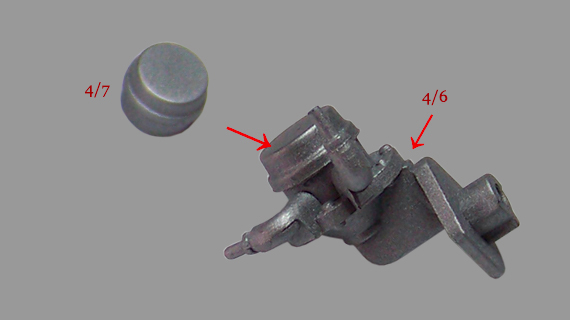

Assemblage du couvercle de la pompe à carburant.
- 6 - Pompe à carburant
- 7 - Couvercle de pompe à carburant
Montage : 4/4.
UAZ YA3-469.

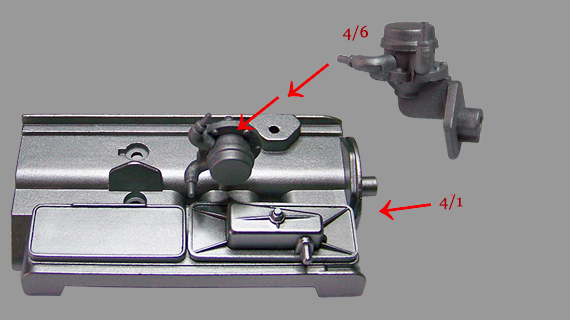

Montage de la pompe à carburant sur le bloc moteur gauche.
- 1 - Bloc moteur (gauche)
- 6 - Pompe à carburant
Montage : 4/5.
UAZ YA3-469.
Assemblage du démarreur.
- 1 - Bloc moteur (gauche)
- 6 - Pompe à carburant
Montage : 4/6.
UAZ YA3-469.

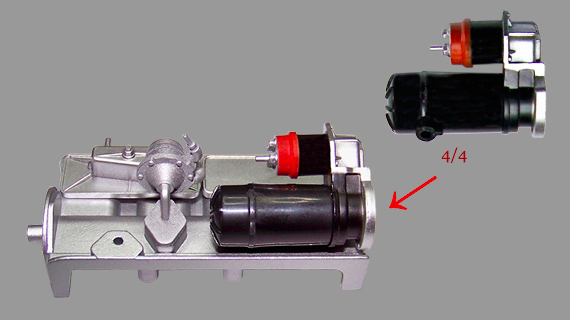

Montage du démarreur sur le bloc moteur gauche.
- 4 - Démarreur
Montage : 4/7 et 4/8.
UAZ YA3-469.

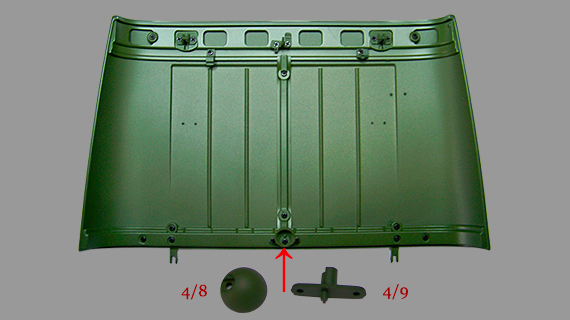

Montage du boîtier d'éclairage du compartiment moteur sur le capot avant moteur.
- 8 - Boîtier de lampe d'éclairage du compartiment moteur
- 9 - Base de la lampe pour éclairer le compartiment moteur

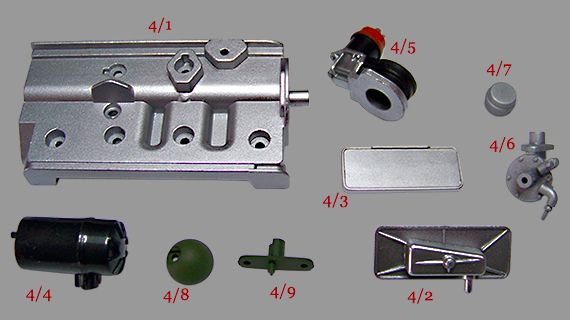

Liste des pièces montage n°4.
| 4/01 | Bloc moteur côté gauche | M | 1 |
| 4/02 | Corps de déflecteur d'huile | P | 1 |
| 4/03 | Couvercle de la boîte à poussoirs | P | 1 |
| 4/04 | Démarreur | P | 1 |
| 4/05 | Couvercle du démarreur | P | 1 |
| 4/06 | Pompe à carburant | P | 1 |
| 4/07 | Couvercle de pompe à carburant | P | 1 |
| 4/08 | Boîtier de lampe d'éclairage du compartiment moteur | P | 1 |
| 4/09 | Base de la lampe pour éclairer le compartiment moteur | P | 1 |
Liste des vis montage n°4.
| Vis BP | 1,5 x 4,0 mm | 003 |
| Vis EP | 2,0 x 4,0 mm | 007 |
Total des pièces du montage n°4.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 008 |
| Total pièces | 009 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 016 |
| Pièces plastiques | 044 |
| Total pièces | 060 |
| Total vis | 066 |
