Montage n°2 : Capot moteur.

UAZ YA3-469.

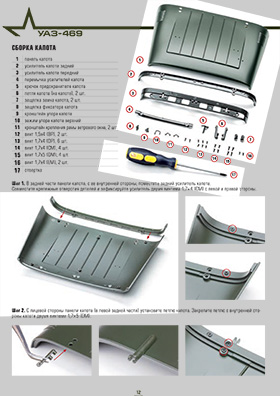

Assemblage des différentes parties du capot moteur.

Montage de 01 à 05

Montage : 2/1.

UAZ YA3-469.

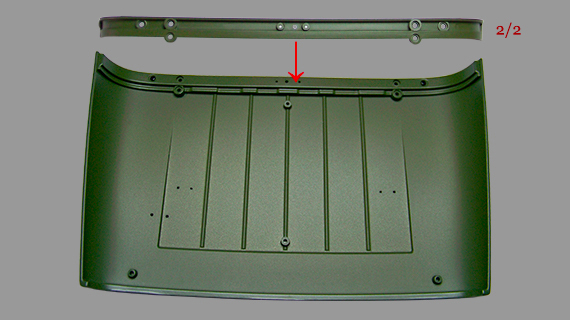

Montage du renfort 1 sur le capot moteur.

  • 2 - Renfort de capot partie 1

Montage : 2/2 et 2/3.

UAZ YA3-469.

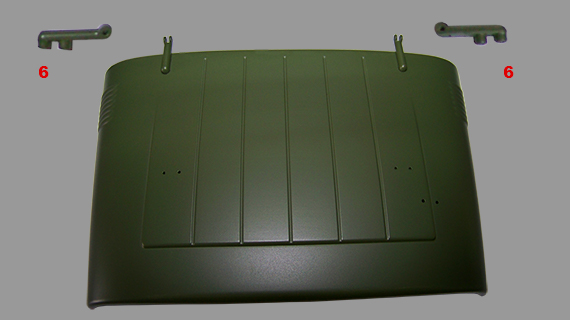

Montage des charnières sur le capot moteur.

  • 6 - Charnière de capot.

Montage : 2/4.

UAZ YA3-469.

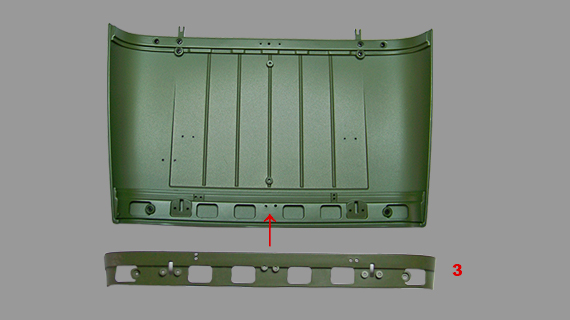

Montage du renfort 2 sur le capot moteur.

  • 3 - Renfort de capot partie 2.
Montage de 01 à 05

Montage : 2/5.

UAZ YA3-469.

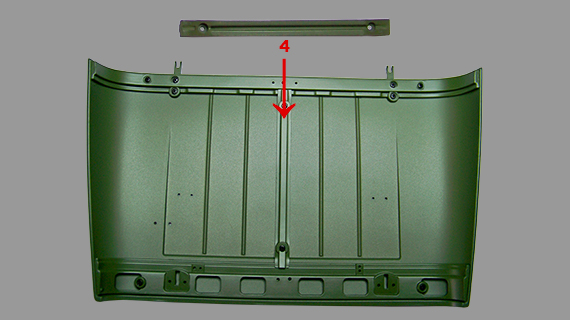

Montage du renfort 3 sur le capot moteur.

  • 4 - Renfort de capot partie 3

Montage : 2/6 à 2/9.

UAZ YA3-469.

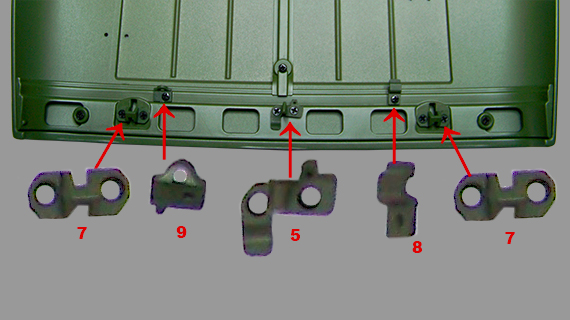

Assemblage des différentes parties du capot moteur.

  • 5 - Crochet de fermeture capot
  • 7 - Crochet de verrouillage du capot
  • 8 - Loquet du capot
  • 9 - Support de capot

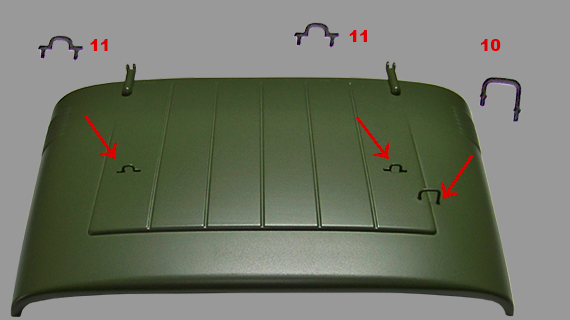

Montage : 1/10 et 1/11.

UAZ YA3-469.

Montage des garnitures sur la calandre avant.

  • 7 - Garniture de calandre gauche
  • 8 - Garniture de calandre droite
Montage de 01 à 05

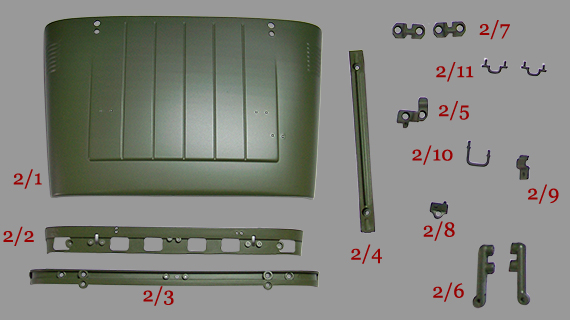

Liste des pièces montage n°2.

2/01 Capot avant M 1
2/02 Renfort du capot partie 1 P 1
2/03 Renfort du capot partie 2 P 1
2/04 Renfort du capot partie 3 P 1
2/05 Crochet de fermeture capot P 1
2/06 Charnière du capot M 2
2/07 Loquet de verrouillage du capot P 2
2/08 Loquet du capot P 1
2/09 Support de capot P 1
2/10 Fixation supérieur du capot P 1
2/11 Support pour fixation du cadre du pare-brise P 1
2/12 Grille inférieure calandre M 2

Liste des vis montage n°2.

Vis BP 1,5 x 4,0 mm 002
Vis CM 1,7 x 4,0 mm 004
Vis DM 1,7 x 5,0 mm 004
Vis DP 1,7 x 4,0 mm 006
Vis EM 1,7 x 4,0 mm 002

Total des pièces du montage n°2.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 003
Pièces plastiques 011
Total pièces 014
Total vis 018

Total des pièces de la maquette.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 011
Pièces plastiques 028
Total pièces 039
Total vis 050
