Montage n°49 : Suspension.

Bugatti Veyron 16.4

Assemblage de la suspension arrière droit.

Montage de 46 à 50

Montage : 49/1, 49/2 et 49/3.

Bugatti Veyron 16.4

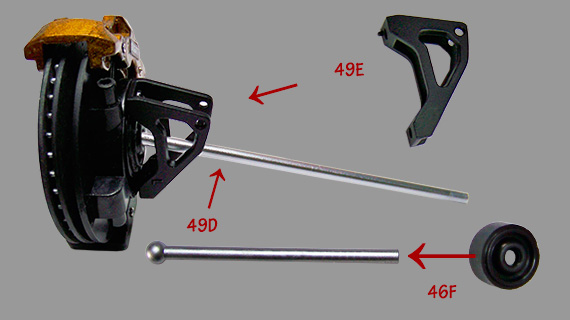

Montage de l'arbre de transmission sur le roulement et sur le support du disque de frein.

Montage du support de suspension et du support disque de frein.

  • 46/F - Douille (Roulement)
  • 49/D - Arbre de transmission
  • 49/E - Support de l'amortisseur

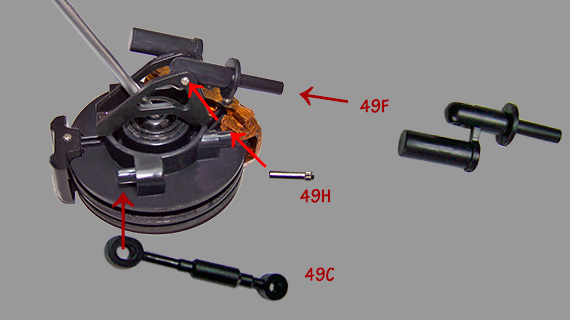

Montage : 49/4 et 49/5.

Bugatti Veyron 16.4

Montage de l'amortisseur sur le support.

Montage du disque sur le support.

Montage de la bielle de renfort sur le support de disque.

  • 49/C - Barre de renfort
  • 49/F - Amortisseur
  • 49/H - Tige courte (Axe)
Montage de 46 à 50

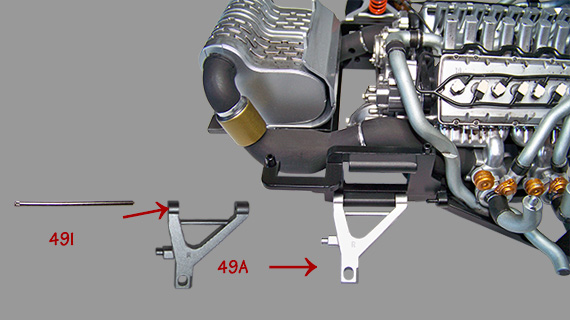

Montage : 49/6.

Bugatti Veyron 16.4

Montage du bras de suspension inférieur sur le châssis.

  • 49/A - Bras se suspension inférieur
  • 49/I - Tige moyenne (Axe)

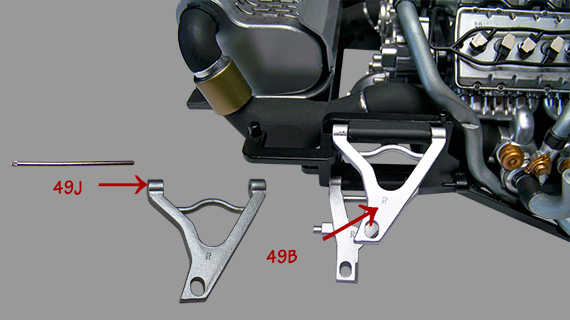

Montage : 49/7.

Bugatti Veyron 16.4

Montage du bras de suspension supérieur sur le châssis.

  • 49/B - Bras se suspension supérieur
  • 49/J - Tige moyenne (Axe)

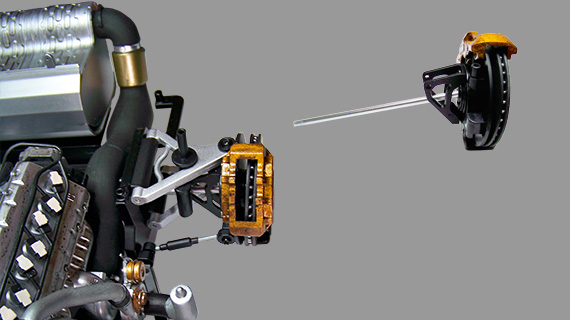

Montage : 49/8, 49/9 et 49/10.

Bugatti Veyron 16.4

Montage de l'ensemble du frien arrière droit.

Montage de 46 à 50

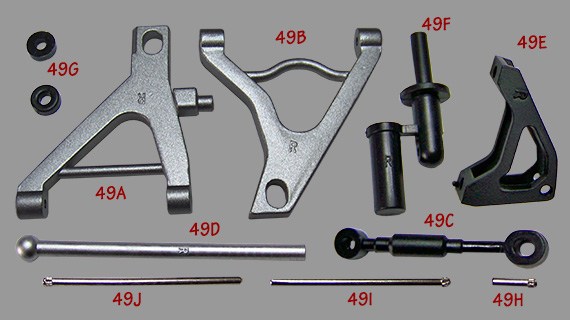

Liste des pièces montage n°49.

49A Bras de suspension inférieur droit M 1
49B Bras de suspension supérieur droit M 1
49C Barre de renford avant P 1
49D Arbre de transmisson P 1
49E Support de l'amortisseur P 1
49F Amortisseur P 1
49G Joints P 2
49H Tige courte (Axe) M 1
49I Tige moyenne (Axe) M 1
49J Tige longue M 1

Liste des vis montage n°49.

Vis PS05 2,3 x 4,0 mm 002
Vis PS10 2,3 x 6,0 mm 001
Vis PS18 2,3 x 5,0 mm 002

Total des pièces du montage n°49.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 006
Pièces plastiques 005
Total pièces 011
Total vis 005

Total des pièces de la maquette.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 044
Pièces plastiques 134
Total pièces 178
Total vis 190
