Montage n°23 : Échappement.
Bugatti Veyron 16.4
Assemblage des parties du turbocompresseur droite (18A) et gauche (17C) avec la première moitié du pot d'échappement.
Montage : 23/1 et 23/2.
Bugatti Veyron 16.4

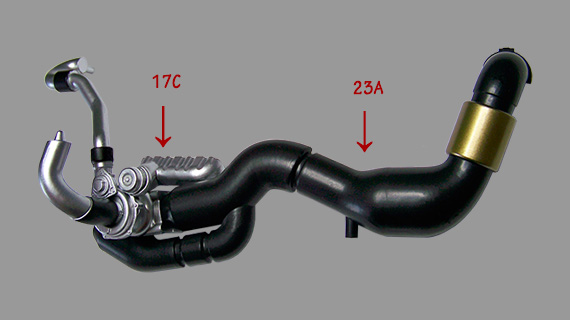

Montage de la moitié du pot d'échappement sur le collecteur du moteur.
- 17/C - Collecteur moteur
- 23/A - Moitié du pot d'échappement
Montage : 23/3 et 23/5.
Bugatti Veyron 16.4

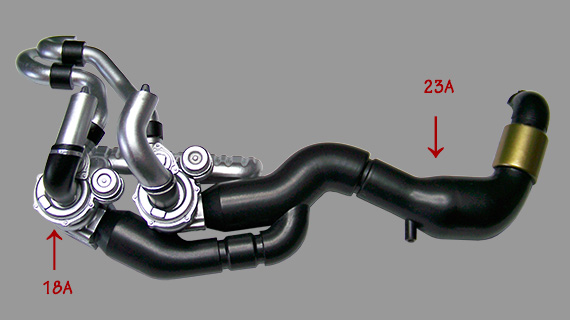

Montage du collecteur moteur sur le pot d'échamppement.
- 18/A - Collecteur moteur
- 23/A - Moitié d'échappement
Liste des pièces montage n°23.

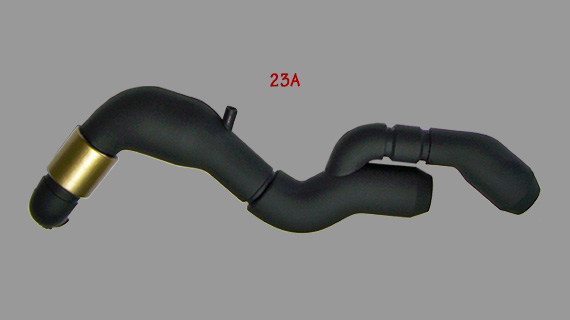

| 23A | Moitié du pot d'échappement gauche | P | 1 |
Liste des vis montage n°23.
| Vis PS05 | 2,3 x 4,0 mm | 002 |
| Vis PS07 | 1,5 x 4,0 mm | 001 |
Total des pièces du montage n°23.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Total vis | 003 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 019 |
| Pièces plastiques | 072 |
| Total pièces | 091 |
| Total vis | 093 |
