Montage n°20 : Portière.
Bugatti Veyron 16.4
Montage de la fenêtre et la serrure sur la portière gauche.
Montage : 20/1 et 20/2.
Bugatti Veyron 16.4

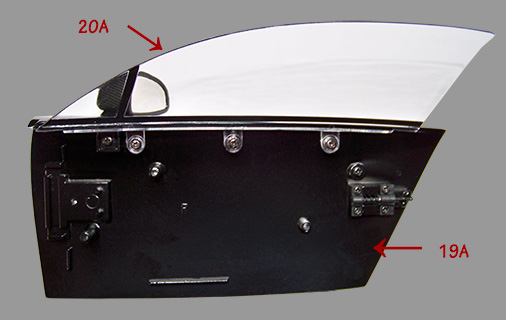

Montage de la fenêtre sur la portière gauche.
- 20/A - Fenêtre
- 19/A - Portière
Montage : 20/3 à 20/6.
Bugatti Veyron 16.4

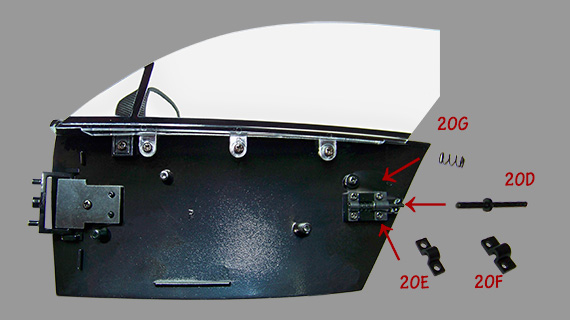

Montage de la serrure sur la portière gauche.
- 20/D - Goupille de la serrure
- 20/E - Support du verrou A
- 20/F - Support du verrou B
- 20/G - Ressort de la serrure
Montage : 20/7 et 20/8.
Bugatti Veyron 16.4

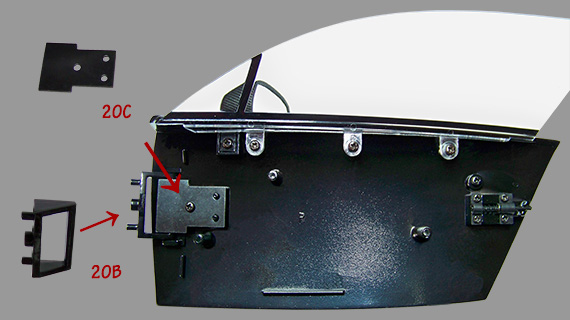

Montage de la charnière sur la portière gauche.
- 20/B - Charnière de la portière
- 20/C - Cache de la charnière

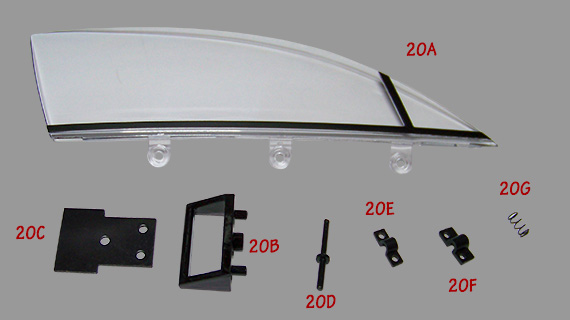

Liste des pièces montage n°20.
| 20A | Fenêtre gauche | P | 1 |
| 20B | Charnière de la portière | M | 1 |
| 20C | Cache de la charnière | M | 1 |
| 20D | Goupille de la serrure | M | 1 |
| 20E | Support du verrou A | M | 1 |
| 20F | Support du verrou B | M | 1 |
| 20G | Ressort de la serrure | M | 1 |
Liste des vis montage n°20.
| Vis DS02 | 2,3 x 4,0 mm | 003 |
| Vis DS03 | 1,8 x 4,0 mm | 004 |
| Vis PS05 | 2,3 x 4,0 mm | 001 |
Total des pièces du montage n°20.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 001 |
| Total pièces | 007 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 019 |
| Pièces plastiques | 065 |
| Total pièces | 084 |
| Total vis | 085 |
