Montage n°17 : Turbocompresseur.
Bugatti Veyron 16.4
Assemblage du turbocompresseur arrière gauche.
Montage : 17/1 à 17/4.
Bugatti Veyron 16.4
Montage du capuchon de la soupape de décharge et du capteur du turbocompresseur.

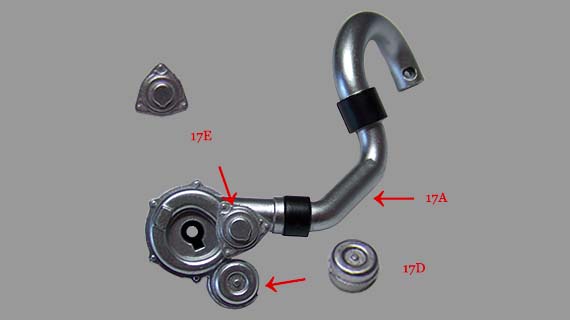

- 17/A - Turbocompresseur arrière gauche avec conduit d'évacuation au diffuseur
- 17/D - Capuchon de la soupape de décharge
- 17/E - Capteur du turbocompresseur
Montage : 17/1 à 17/4.
Bugatti Veyron 16.4
Montage du capuchon de la soupape de décharge et du capteur du turbocompresseur.
Montage : 17/5.
Bugatti Veyron 16.4

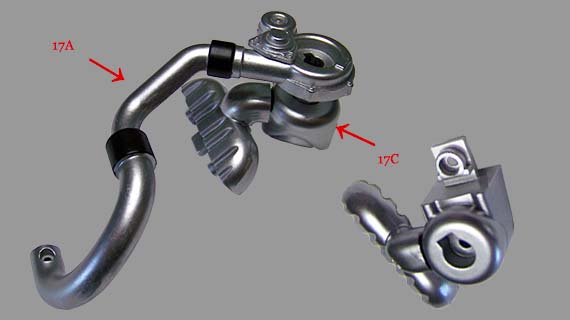

Montage du collecteur sur le turbocompresseur.
- 17/A - Partie du turbocompresseur
- 17/C - Collecteur du moteur
Montage : 17/6 et 17/7.
Bugatti Veyron 16.4

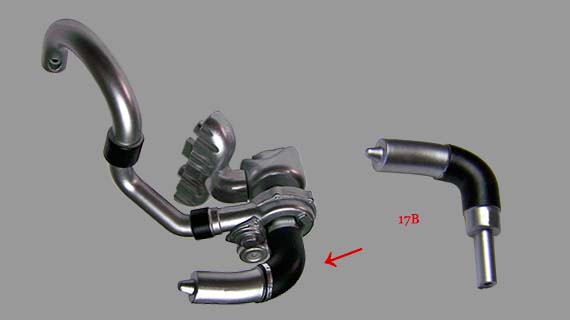

Montage du conduit d'entrée d'air du turbocompresseur.

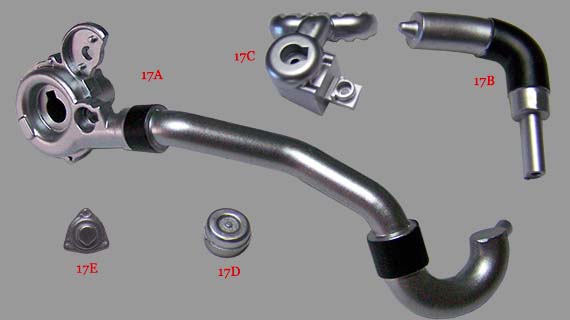

Liste des pièces montage n°17.
| 17A | Turbocompresseur arrière gauche avec conduit d'évacuation au diffuseur | P | 1 |
| 17B | Conduit de l'entrée d'air du turbocompresseur | P | 1 |
| 17C | Collecteur du moteur | P | 1 |
| 17D | Capuchon de la soupape de décharge | P | 1 |
| 17E | Capteur du turbocompresseur | P | 1 |
Liste des vis montage n°17.
| Vis PS05 | 2,3 x 4,0 mm | 003 |
Total des pièces du montage n°17.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Total vis | 003 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 012 |
| Pièces plastiques | 056 |
| Total pièces | 068 |
| Total vis | 072 |
