Montage n°15 : Turbocompresseur.
Bugatti Veyron 16.4
Assemblage du panneau droit du compartiment moteur et des parties de la conduite d'air du turbocompresseur.
Montage : 15/1.
Bugatti Veyron 16.4
Assemblage des conduits de l'entrée d'air du turbocompresseur.

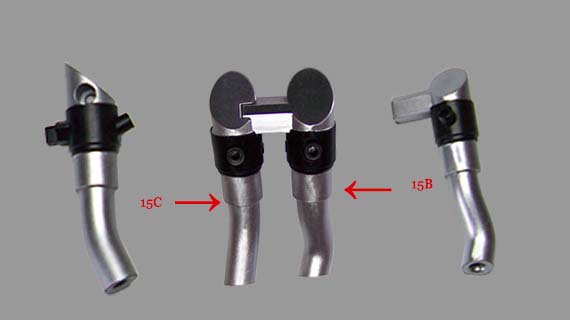

- 15/B - Conduit arrière du durbocompresseur
- 15/C - Conduite avant du turbocompresseur
Montage : 15/2 et 15/3.
Bugatti Veyron 16.4

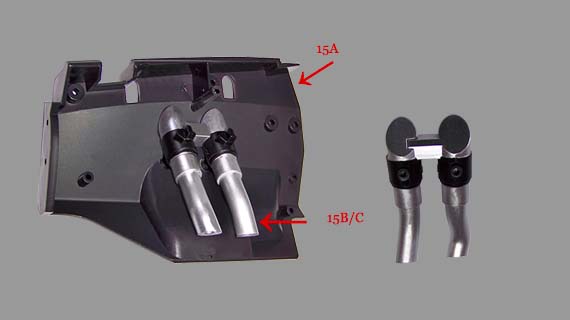

Assemblage des conduits de l'entrée d'air sur le panneau droit du compartiment moteur.
- 15/A - Panneau moteur
- 15/B-C - Conduit du turbocompresseur
Montage : 15/4 et 15/5.
Bugatti Veyron 16.4

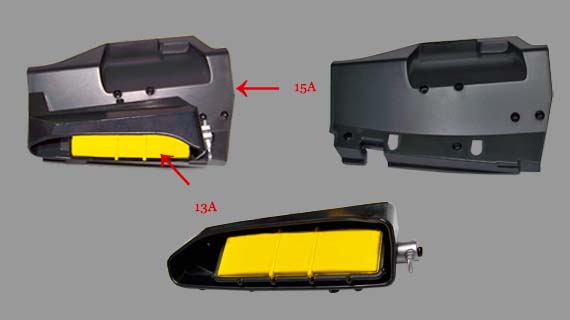

Assemblage du panneau de l'entrée d'air sur la structure droite filtre a air.
- 14/A - Panneau
- 12/A - Structur d'entrée d'air
Montage : 15/6, 15/7 et 15/8.
Bugatti Veyron 16.4

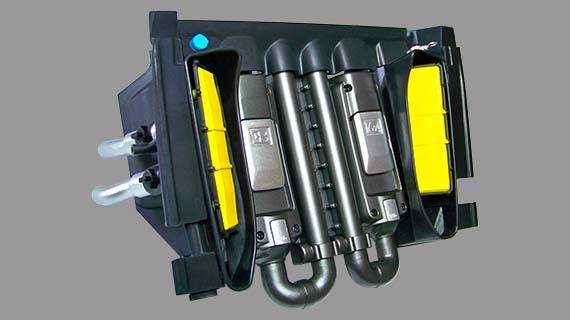

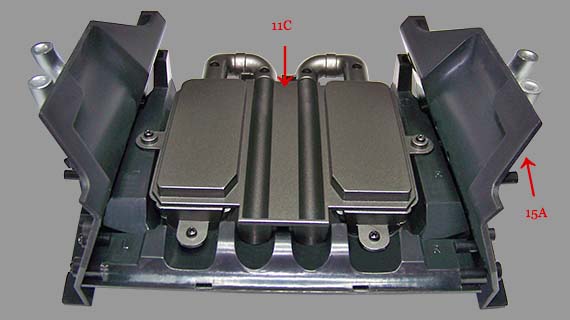

Assemblage du panneau droit de l'entrée d'air sur la base du turbocompresseur.
- 15/A - Panneau
- 11/C - Embase du turbocompresseur
Liste des pièces montage n°15.

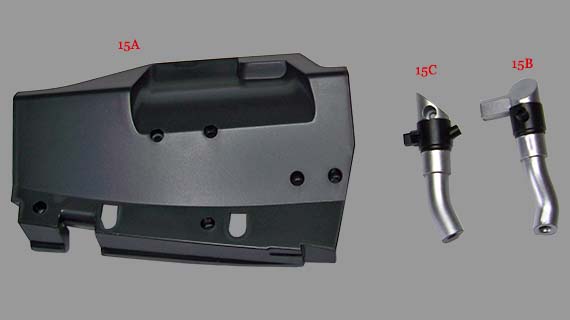

| 15A | Panneau interne droit du compartiment moteur | P | 1 |
| 15B | Partie arrière droit de la conduite d'air du compartiment moteur | P | 1 |
| 15C | Partie avant droit de la conduite d'air du turbocompresseur | P | 1 |
Liste des vis montage n°15.
| Vis PS05 | 2,3 x 4,0 mm | 008 |
Total des pièces du montage n°15.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 012 |
| Pièces plastiques | 047 |
| Total pièces | 059 |
| Total vis | 060 |
