Montage n°5 : Portière.
Bugatti Veyron 16.4

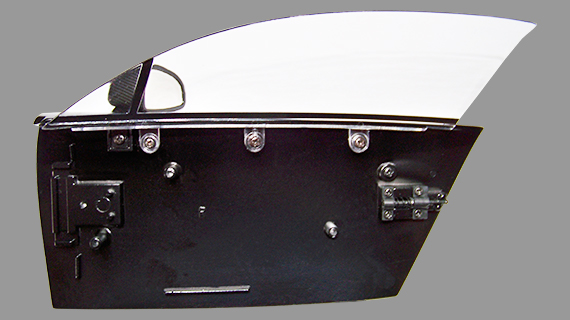

Assemblage de la fenêtre, la serrure et la charnière sur la portière droite.
Montage : 5/1.
Bugatti Veyron 16.4
Assemblage de la fenêtre sur la portière droite .
- 5/A - Fenêtre droite
- 4/A - Portière droite
Montage : 5/2, 5/3 et 5/4 .
Bugatti Veyron 16.4

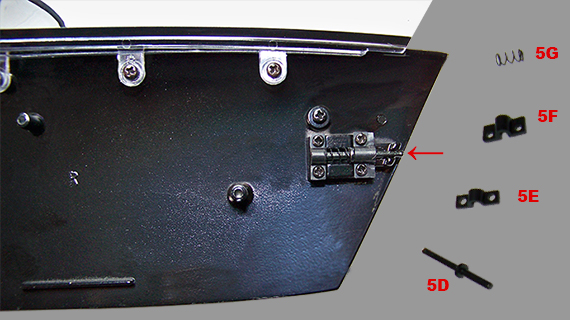

Montage de la serrure sur la portière droite .
- 5/D - Passant de la serrure de la portière
- 5/E - Loquet de la serrure 1
- 5/F - Loquet de la serrure 2
- 5/G - Ressort de la serrure
Montage : 5/5 .
Bugatti Veyron 16.4

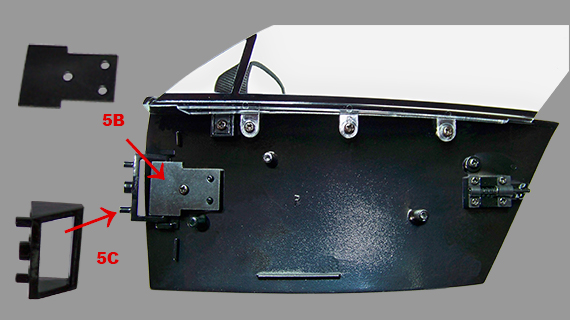

Montage de la charnière sur la portière droite .
- 5/B - Cache de la charnière
- 5/C - Charnière

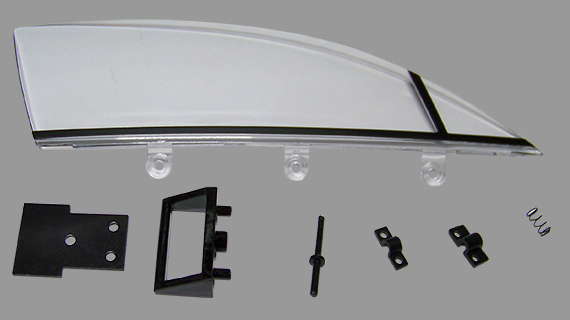

Liste des pièces montage n°5.
| 5A | Fenêtre droite | P | 1 |
| 5B | Cache de la charnière de la portière | M | 1 |
| 5C | Charnière de la portière | M | 1 |
| 5D | Passant de la serrure de la portière | M | 1 |
| 5E | Loquet de la serrure 1 | P | 1 |
| 5F | Loquet de la serrure 2 | P | 1 |
| 5G | Ressort de la serrure | M | 1 |
Liste des vis montage n°5.
| Vis DS02 | 2,3 x 4,0 mm | 003 |
| Vis DS03 | 1,8 x 4,0 mm | 004 |
| Vis DS05 | 2,3 x 4,0 mm | 001 |
Total des pièces du montage n°5.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 001 |
| Total pièces | 007 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 012 |
| Pièces plastiques | 014 |
| Total pièces | 026 |
| Total vis | 017 |
