Montage de la jupe avant n°3.
Citroën SM.

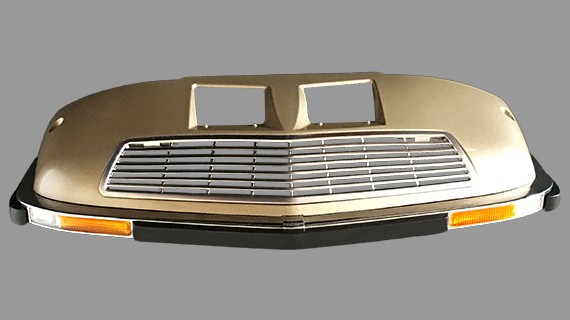

Assemblage de la jupe avant avec la grille, les pare-chocs et les clignotants.

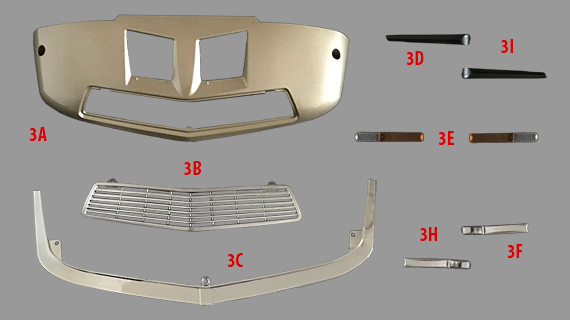

Montage n°3 : Pièces.
Citroën SM.
Jupe avant, grille de prise d'air, Pare-chocs avant.
Montage : n°1 à n°4.
Citroën SM.

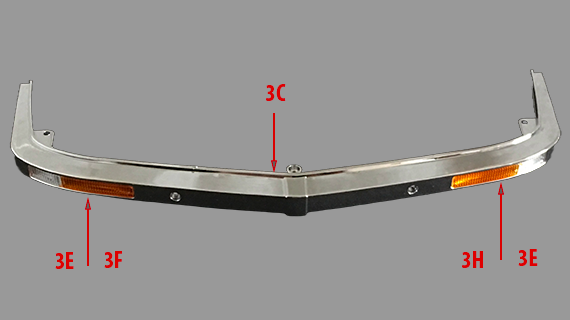

Montage des blocs optique du clignotant droit (3F) est gauche (3H). Des clignotants (3E) sur le bloc optique du clignotant droit (3F) et gauche (3H).
- 3/C - Pare-chocs avant
- 3/E - Cabochons des clignotants
- 3/F - Bloc optique du clignotant droit
- 3/H - Bloc optique du clignotant gauche
Montage : n°5, n°6 et n°7.
Citroën SM.

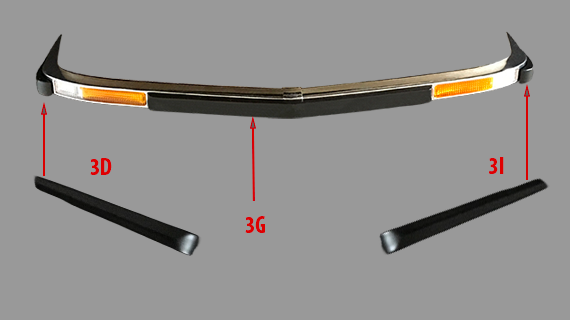

Montage des protections central (3G) en caoutchouc sur le pare-chocs avant (3C), et des protections latéral gauche (3I) et droite (3D).
- 3/D - Protecteur en caoutchouc latéral droit
- 3/G - Protecteur en caoutchouc du pare-chocs central
- 3/I - Protecteur en caoutchouc latéral gauche
Montage : n°8 et n°9.
Citroën SM.

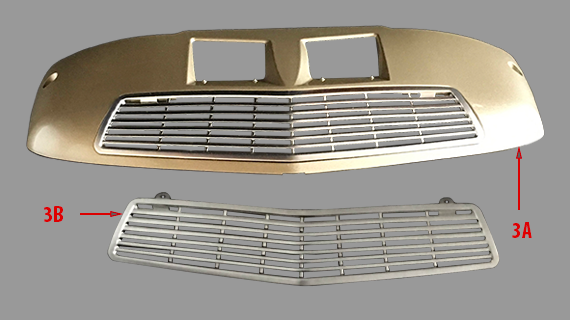

Montage de la grille (3B) sur la jupe avant (3A).
- 3/A - Jupe avant
- 3/B - Grille frontale inférieure
Montage : n°10.
Citroën SM.
Montage du pare-chocs (3C) avant sur la jupe (3A).
- 3/A - Pare-chocs avant
- 3/B - Jupe avant
Liste des pièces n°003.
| 3/A | Jupe avant | M | 1 |
| 3/B | Grille frontale inférieure | P | 1 |
| 3/C | Pare-chocs avant | P | 1 |
| 3/D | Protecteur en caoutchouc latéral droit | P | 1 |
| 3/E | Cabochons des clignotants | P | 1 |
| 3/F | Bloc optique du clignotant droit | P | 4 |
| 3/G | Protecteur en caoutchouc du pare-chocs central | P | 4 |
| 3/H | Bloc optique du clignotant gauche | P | 4 |
| 3/I | Protecteur en caoutchouc latéral gauche | P | 1 |
Liste des vis montage n°003.
| Vis 1M | 1,2 x 4,0 mm | 4 |
| Vis KM | 2,3 x 4,0 mm | 3 |
| Vis BP | 2,3 x 4,0 mm | 5 |
Total des pièces du montage n°003.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 009 |
| Total pièces | 010 |
| Total vis | 012 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 036 |
| Total pièces | 039 |
| Total vis | 053 |
