Assemblage du capot moteur n°002
Citroën SM.

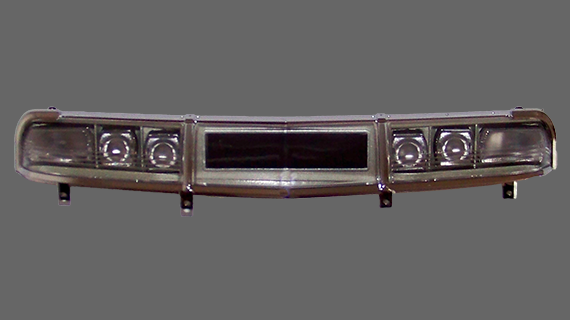

Assemblage et montage des phares et de la plaque d'immatriculation.

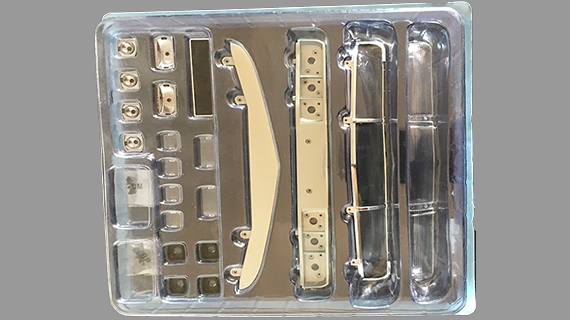

Montage n°001 : Pièces.
Citroën SM.
Capot moteur, structure inférieure du capot, grille de prise d'air du capot.
Montage : 1, 2 et 3.
Citroën SM.

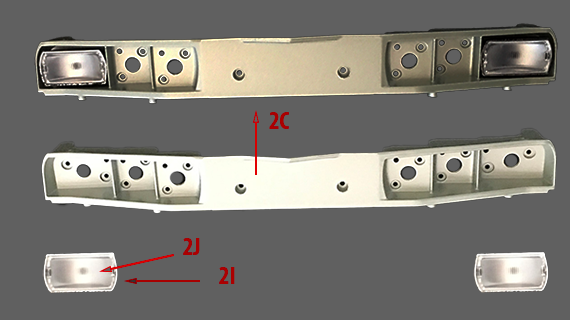

Assemblage des phares principaux (2J – 2I) sur le support du phare principal droit et gauche (2K) et montage dans la rampe principale des phares (2C).
- 2/C - Rampe principale porte-phares
- 2/I - Support du phare principal gauche
- 2/J - Verres des phares principaux
- 2/K - Support du phare principal droit
Montage : 4, 5 et 6.
Citroën SM.

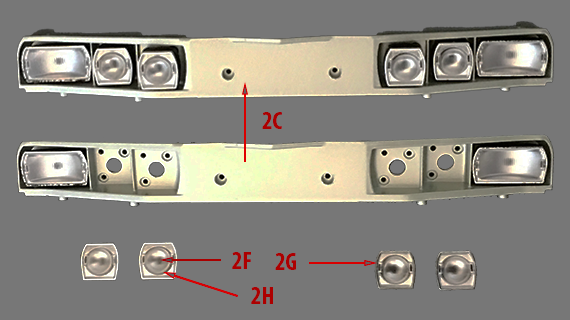

Assemblage des 4 support de phares (2G) sur l’optique des phares (2F) et montage des verres sur les phares (2H) et fixation dans la rampe principale des phares (2C).
- 2/C - Rampe principale porte-phares
- 2/F - Optique de phares
- 2/G - Supports des phares
- 2/H - Verres des phares
Montage : 7.
Citroën SM.

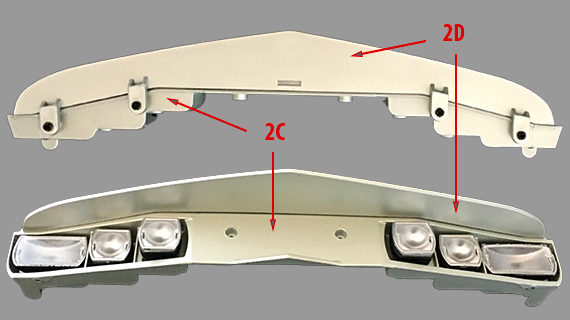

Assemblage de la rampe porte-phares (2C) sur le panneau inférieur de la rampe porte-phares (2D).
- 2/C - Rampe principale porte-phares
- 2/D - Panneau inférieur de la structure des phares
Montage : 8, 9 et 10.
Citroën SM.

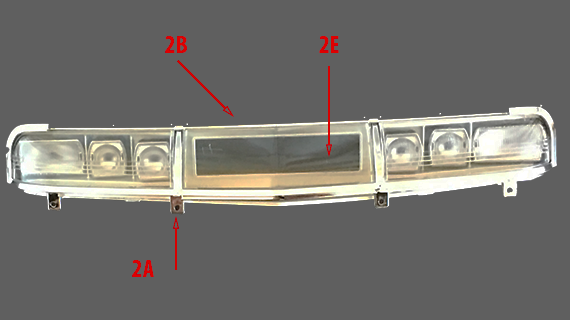

Montage la plaque d'immatriculation avant (2f) sur la rampe principale des phares (2C). Et du verre de protection (2A) sur le cadre, et montage du cadre.
- 2/A - Verre de protection avant
- 2/B - Cadre de la rampe principale porte-phares
- Plaque d'immatriculation avant
Liste des pièces n°002.
| 2/A | Verre de protection avant | P | 1 |
| 2/B | Cadre de la rampe principale porte-phares | P | 1 |
| 2/C | Rampe principale porte-phares | P | 1 |
| 2/D | Panneau inférieur de la structure des phares | P | 1 |
| 2/E | Plaque d'immatriculation avant | P | 1 |
| 2/F | Phares | P | 4 |
| 2/G | Supports des phares | P | 4 |
| 2/H | Verres des phares | P | 4 |
| 2/I | Support du phare principal gauche | P | 1 |
| 2/J | Verres des phares principaux | P | 2 |
| 2/I | Support du phare principal droit | P | 1 |
Liste des vis montage n°002.
| Vis DM | 1,2 x 4,0 mm | 5 |
| Vis IM | 2,3 x 4,0 mm | 3 |
| Vis BP | 2,3 x 4,0 mm | 16 |
Total des pièces du montage n°002.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 023 |
| Total pièces | 023 |
| Total vis | 024 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 027 |
| Total pièces | 029 |
| Total vis | 041 |
