Assemblage du capot moteur n°001.
Citroën SM.
Assemblage du capot moteur avec la structure inférieure et l'enjoliveur de la prise d'air.

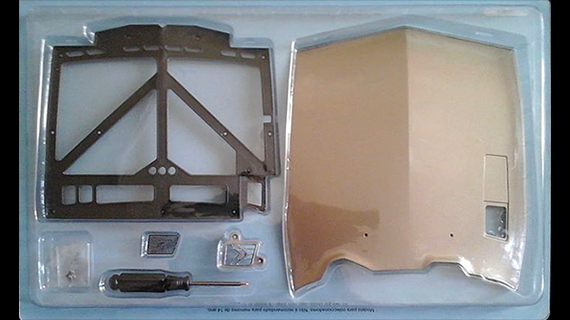

Montage n°001 : Pièces.
Citroën SM.
Capot moteur, structure inférieure du capot, grille de prise d'air du capot.
Montage : 1, 2 et 3.

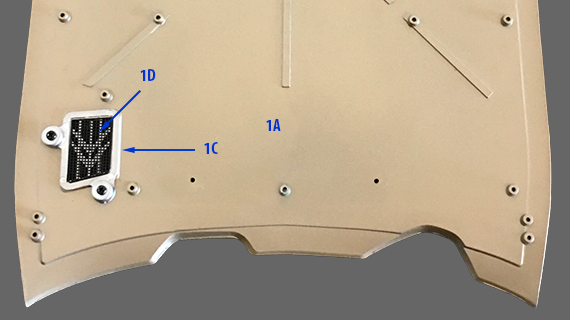

Citroën SM.
Montage de l'enjoliveur de la prise d'air portant LOGO CITROËN sur le capot à l'aide de deux vis IM. Emboîtage de la grille de prise d'air du capot à l'intérieur de l'enjoliveur de la prise d'air.
- 1/A - Capot moteur
- 1/C - Enjoliveur de la prise d'air
- 1/D - Grille de prise d'air du capot

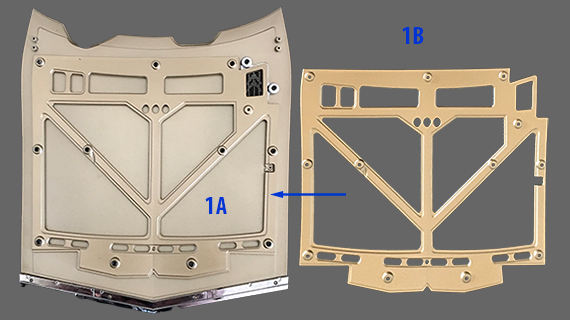

Montage : 4, 5 et 6.
Citroën SM.
Fixation de la structure inférieure sur le capot.
- 1/A - Capot moteur
- 1/B - Structure inférieure du capot
Liste des pièces n°001.
| 1/A | Capot moteur | M | 1 |
| 1/B | structure inférieure du capot | P | 1 |
| 1/C | Enjoliveur de la prise d'air | P | 1 |
| 1/D | Grille de prise d'air du capot | M | 1 |
| 1/E | Gicleurs du lave-glace | P | 2 |
Liste des vis montage n°001.
| Vis JM | 1,2 x 4,0 mm | 3 |
| Vis IM | 2,3 x 4,0 mm | 14 |
Total des pièces du montage n°001.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 004 |
| Total pièces | 006 |
| Total vis | 017 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 004 |
| Total pièces | 006 |
| Total vis | 017 |
