Montage n°120 : Herse (18).
Tracteur Percheron.
Montage du mécanisme droit de relevage des dents de la herse.

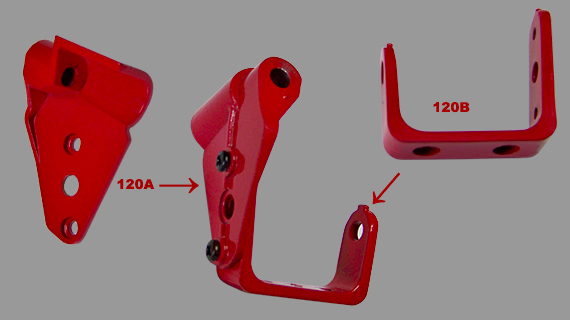

Montage : 120/1.
Tracteur Percheron.
Assemblage du supportde mécanisme de relevage des dents.
- 120/A - Support droit de vis sans fin
- 120/B - Support droit du mécanisme de relevage des dents

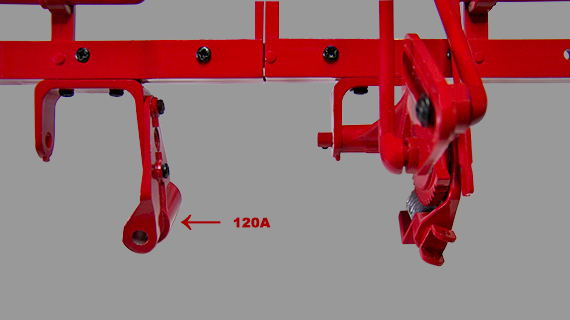

Montage : 120/2.
Tracteur Percheron.
Montage du support de mécanisme sur le cadre de la herse.
- 120/A - Support de vis sans fin

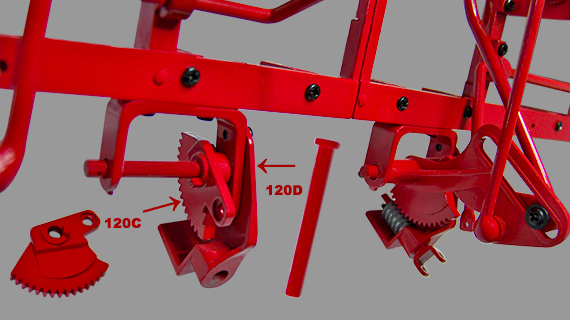

Montage : 120/3.
Tracteur Percheron.
Assemblage de l'axe de la roue dentée sur le support du mécanisme des dentes.
- 120/C - Roue dentée
- 120/D - Axe de la roue dentée

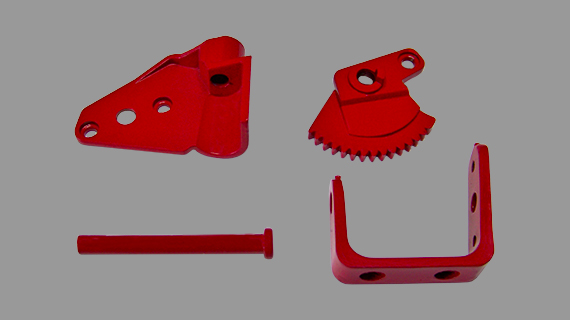

Liste des pièces n°120.
- 120A Support droit de vis sans fin - M - (1)
- 120B Support droit du mécanisme de relevage des dents - M - (1)
- 120C Roue dentée du mécanisme de relevage - M - (1)
- 120D Axe de la roue dentée - P - (1)
- Vis type AM : 2,3 x 4,0 mm - F - (4)
- Vis type BM : 2,3 x 5,0 mm - F - (3)
Totale des pièces montage n°120.
- Pièces métalliques : 3
- Pièces plastiques : 1
- Câbles électrique : 0
- Autres pièces : 0
- Autocollants : 0
- Electriques : 0
- Total des pièces : 4
- Vis : 7
Totale des pièces de la maquette.
- Pièces métalliques : 159
- Pièces plastiques : 402
- Câbles électrique : 8
- Autres pièces : 0
- Autocollants : 0
- Electriques : 2
- Total des pièces : 581
- Vis : 963
