Montage n°119 : Herse (17).
Tracteur Percheron.
Montage du mécanisme de relevage des dents de la herse.
Montage : 119/1 et 119/2.
Tracteur Percheron.

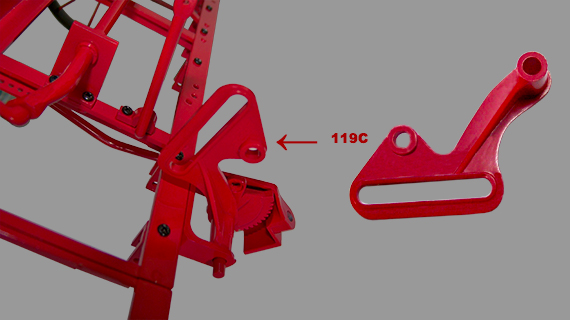

Montage du mécanisme de relevage des dents.
- 119/C - Gissière
Montage : 119/3 et 119/4.
Tracteur Percheron.

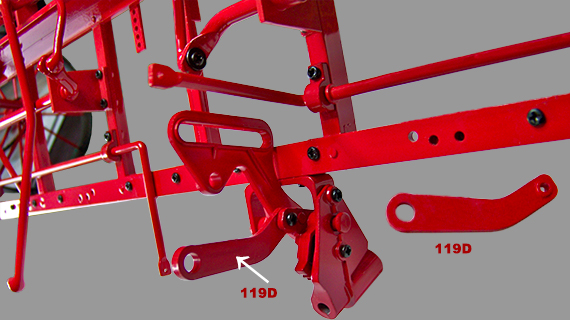

Montage de la bielle sur le support gauche de vis sans fin.
- 119/D - Bielle
Montage : 119/5, 119/6 et 119/7.
Tracteur Percheron.

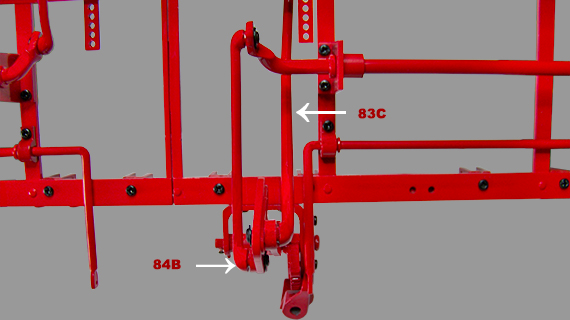

Fixation de la bielle de liaison d'arbre manivelle et la bielle 83C.
- 84/B - Bielle de liaison d'arbre manivelle
- 83/C - Bielle de liaison
Montage : 119/8, 119/9 et 119/10.
Tracteur Percheron.

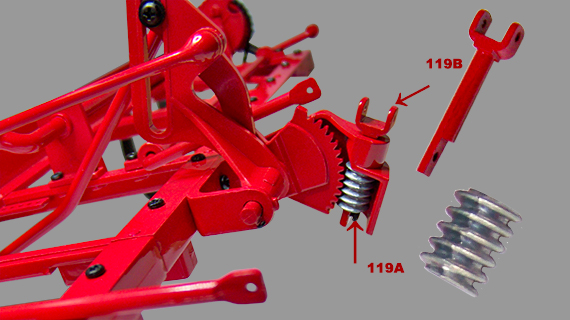

Montage de la vis sans fin sur le suppoet et mis en pnace de l'axe de vis sans fin.
- 111/A - Vis sans fin
- 119/B - Axe de vis sans fin

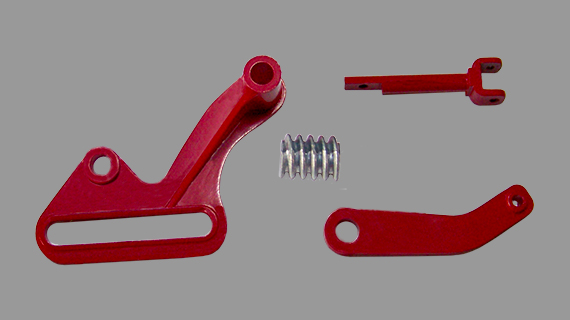

Liste des pièces n°119.
- 119A Vis sans fin - M - (1)
- 119B Axe de vis sans fin - M - (1)
- 119C Glissière - M - (1)
- 119D Bielle - P - (1)
- Vis type KM : 2,3 x 4,0 x 6,0 mm - F - (2)
- Vis type SM : 1,7 x 3,0 mm - F - (2)
- Vis type WM : 2,0 x 3,0 x 5,8 mm - F - (2)
- Vis type HP : 2,3 x 4,0 mm - F - (2)
- Vis type TP : 1,2 x 3,0 mm - F - (2)
Totale des pièces montage n°119.
- Pièces métalliques : 3
- Pièces plastiques : 1
- Câbles électrique : 0
- Autres pièces : 0
- Autocollants : 0
- Electriques : 0
- Total des pièces : 4
- Vis : 10
Totale des pièces de la maquette.
- Pièces métalliques : 156
- Pièces plastiques : 401
- Câbles électrique : 8
- Autres pièces : 0
- Autocollants : 0
- Electriques : 2
- Total des pièces : 577
- Vis : 956
