Montage n°118 : Herse (16).
Tracteur Percheron.
Montage du mécanisme de relevage des dents de la herse gauche.
Montage : 118/1.
Tracteur Percheron.

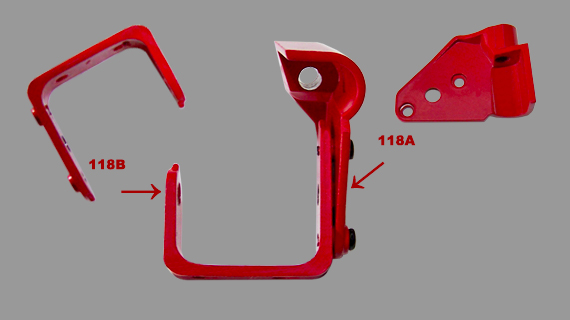

Assemblage du support du mécanisme de relevage des dents de la herse.
- 118/A - Support de vis sans fin
- 118/B - Support du mécanisme de relevage des dents
Montage : 118/2 et 118/3.
Tracteur Percheron.

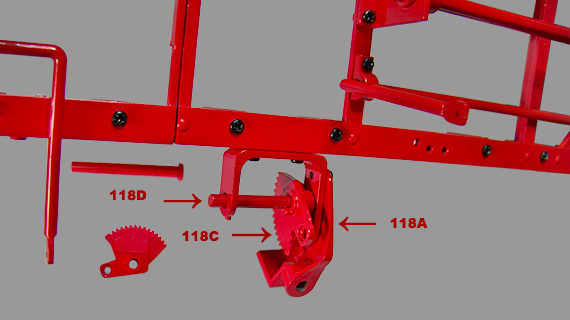

Montage du système mécanisme de relevage des dents sur la cadre de la herse.
- 118/A - Support de la vis sans fin
- 118/C - Support du mécanisme de relevage des dents
- 118/D - Axe de la roue dentée
Montage : Herse.
Tracteur Percheron.

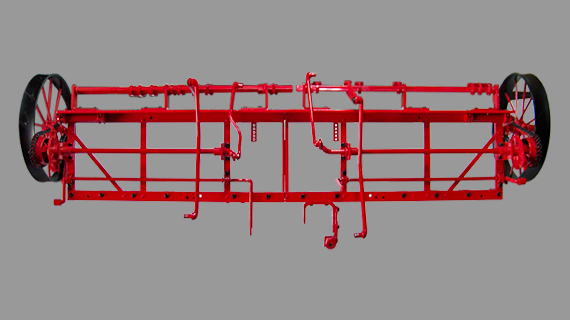

Montage de la herse.

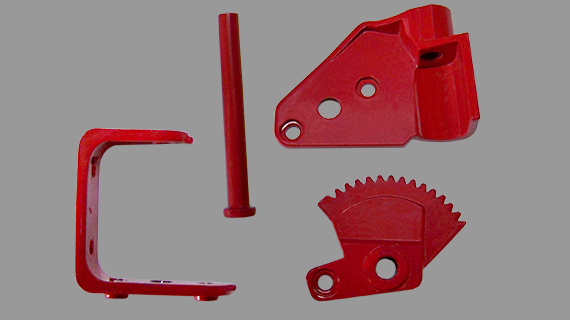

Liste des pièces n°118.
- 118A Support gauche de
vis sans fin - M - (1) - 118B Support gauche du mécanisme
de relevage des dents - M - (2) - 118C Roue dentée du mécanisme de relevage - M - (1)
- 118D Axe de roue dentée - M - (1)
- Vis type AM : 2,3 x 4,0 mm - F - (3)
- Vis type BM : 2,3 x 5,0 mm - F - (3)
Totale des pièces montage n°118.
- Pièces métalliques : 4
- Pièces plastiques : 0
- Câbles électrique : 0
- Autres pièces : 0
- Autocollants : 0
- Electriques : 0
- Total des pièces : 4
- Vis : 6
Totale des pièces de la maquette.
- Pièces métalliques : 153
- Pièces plastiques : 400
- Câbles électrique : 8
- Autres pièces : 0
- Autocollants : 0
- Electriques : 2
- Total des pièces : 573
- Vis : 946
