Montage n°114 : Herse (12).
Tracteur Percheron.
Montage du système d'entraînement et de blocage du nouvement des dents de la herse droit.

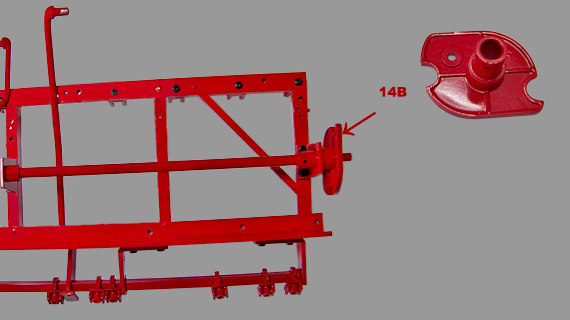

Montage : 114/1.
Tracteur Percheron.
Montage du moyeu de blocage d'arbre manivelle.
- 114/B - Noyeu de blocage

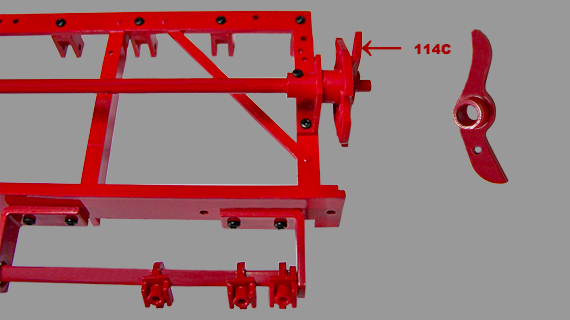

Montage : 114/2.
Tracteur Percheron.
Montage du moyeu d'entraînement de la roue dentée.
- 114/C - Noteu d'entraînement

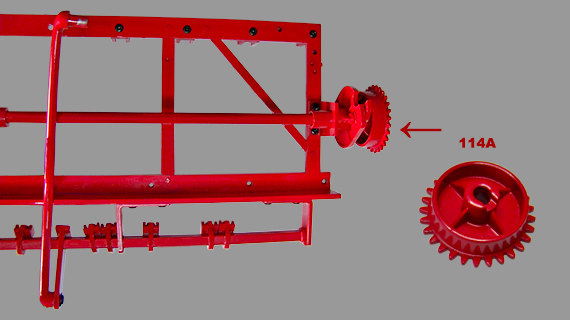

Montage : 114/3.
Tracteur Percheron.
Montage de la roue dentée sur l'arbre manivelle
- 114/A - Roue dentée

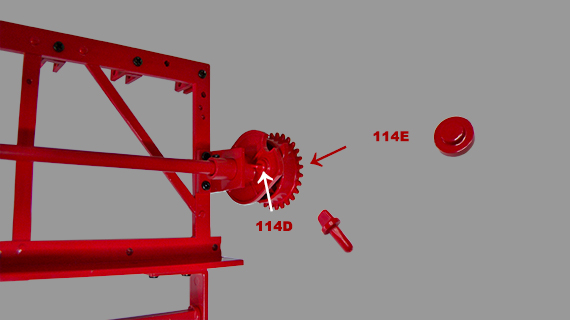

Montage : 114/4, 114/5 et 14/6.
Tracteur Percheron.
Montage du loquet d'entraînement de la roue dentée.
- 114/D - Loquet d'entraînement
- 114/E - Couvercle de roue dentée

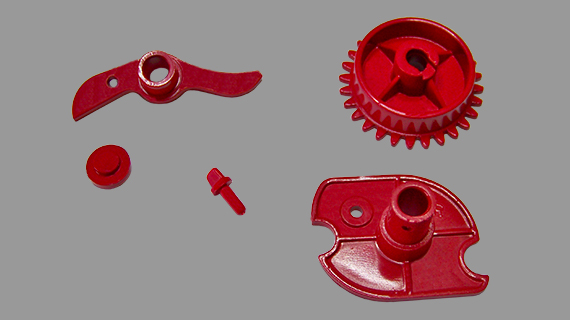

Liste des pièces n°114.
| 114/A | Roue dentée d'arbre manivelle | M | 1 |
| 114/B | Moyeu de blocage d'arbre manivelle | P | 1 |
| 114/C | Moyeu d'entraînement de roue dentée | P | 1 |
| 114/D | Loquet d'entraînement de roue dentée | P | 1 |
| 114/E | Couvercle de roue dentée | P | 1 |
Liste des vis montage n°114.
| Vis DM | 2,0 x 4,0 mm | 2 |
| Vis KM | 2,3 x 4,0 x 6,0 mm | 2 |
Total des pièces du montage n°114.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 004 |
| Total pièces | 005 |
| Total vis | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 008 |
| Pièces électriques | 002 |
| Pièces métalliques | 147 |
| Pièces plastiques | 395 |
| Total pièces | 552 |
| Total vis | 931 |
