Montage n°108 : Dent de herse.
Tracteur Percheron.
Assemblage de la treizième dent de herse et son support (1).

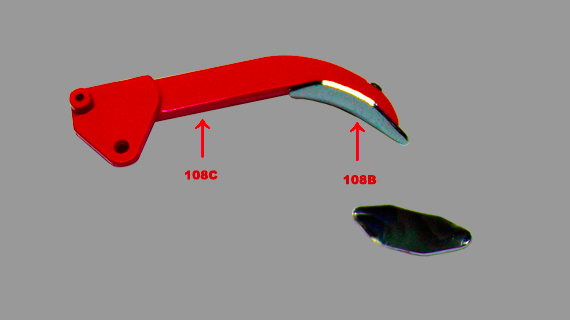

Montage : 108/1.
Tracteur Percheron.
Assemblage de dent sur le bras support de herse.
- 108/B - Bras support de dent de herse (1)
- 108/C - Dent de herse

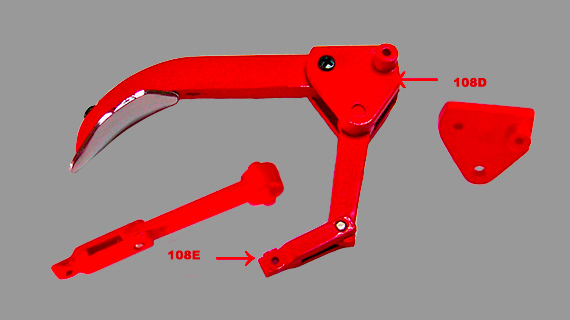

Montage : 108/2 et 108/3.
Tracteur Percheron.
Assemblage du petit bras de liaison avec la dent de herse.
- 108/A - Bras de fixation de l'amortisseur
- 108/D - Plaque de liaison triangulaire
Montage : 108/4.
Tracteur Percheron.
Assemblage du petit bras de liaison avec la dent de herse.
- 108/A - Bras de fixation de l'amortisseur
Montage : 108/5 et 108/6 .
Tracteur Percheron.
Assemblage du bras de fixation de l'amortisseur.
Liste des pièces n°108.
| 108/A | Bras de support de dent de herse | P | 1 |
| 108/B | Soc de dent de herse | P | 1 |
| 108/C | Dent de herse | P | 1 |
| 108/D | Plaque de fixation triangulaire | P | 1 |
| 108/E | Petit bras de liaison | P | 1 |
Liste des vis montage n°108.
| Vis CP | 1,5 x 4,0 mm | 3 |
| Vis RP | 1,7 x 3,0 x 5,0 mm | 3 |
Total des pièces du montage n°108.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 128 |
| Pièces plastiques | 367 |
| Total pièces | 496 |
| Total vis | 915 |
