Montage n°98 : Herse.
Tracteur Percheron.
Assemblage du dixième support supérieur de l'amortisseur de dent de herse.

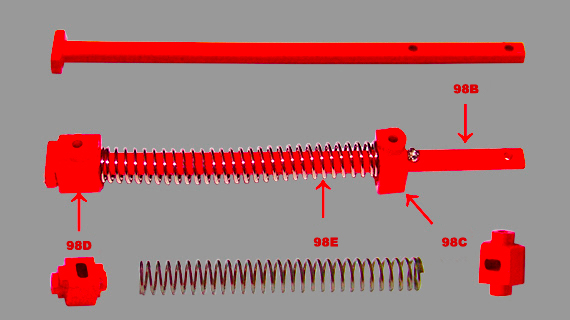

Montage : 98/1, 98/2 et 98/3.
Tracteur Percheron.
Assemblage de l'amortisseur de dent de herse.
- 98/B Tige de l'amortisseur
- 98/C Coulisseau d'articulation du bras de fixation
- 98/D Cardan d'arrête et réglage tension ressort
- 98/D Ressort

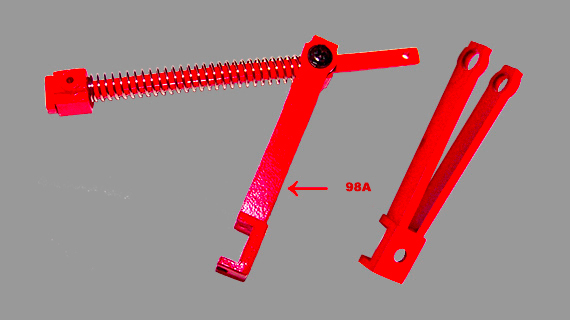

Montage : 98/4, 98/5 et 98/6.
Tracteur Percheron.
Assemblage du bras de fixation de l'amortisseur.
- 98/A Bras de fixation de l'amortisseur
Liste des pièces n°98.
| 98/A | Bras de fixation de l'amortisseur | P | 1 |
| 98/B | Tige de l'amortisseur | P | 1 |
| 98/C | Coulisseau d'articulation du bras de fixation | P | 1 |
| 98/D | Cardan d'arrêt réglage tension ressort | P | 1 |
| 98/E | Ressort | M | 1 |
Liste des vis montage n°98.
| Vis KP | 1,5 x 3,0 mm | 2 |
| Vis SP | 1,7 x 3,0 x 4,5 mm | 3 |
Total des pièces du montage n°98.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 004 |
| Total pièces | 005 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 121 |
| Pièces plastiques | 319 |
| Total pièces | 445 |
| Total vis | 836 |
