Montage n°85 : Herse (4).
Tracteur Percheron.
Montage du système d'entraînement et de blocage du nouvement des dents de la herse gauche.
Montage : 85/1.
Tracteur Percheron.

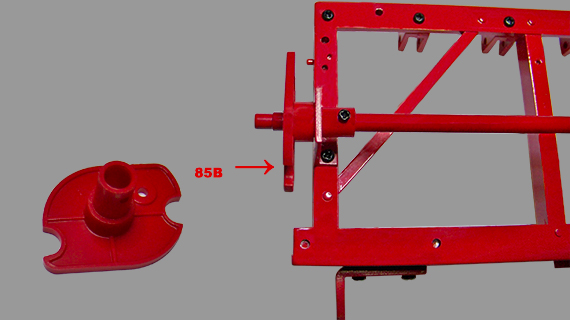

Montage du moyeu de blocage d'arbre manivelle.
- 85/B - Moyeu de blocage d'arbre manivelle
Montage : 85/2 et 85/3.
Tracteur Percheron.

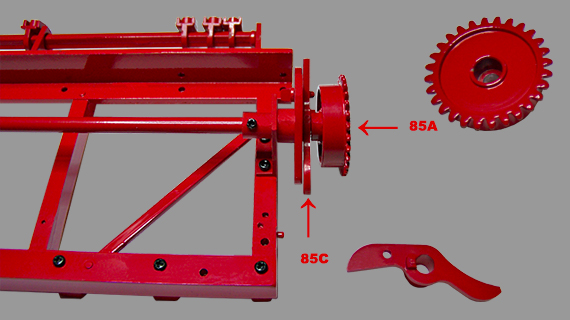

Montage sur l'arbre manivelle le moyeu d'entraînement et la roue dentée.
- 85/A - Roue dentée d'arbre manivelle
- 85/C Moyeu d'entraînement de roue dentée
Montage : 85/4 et 85/5.
Tracteur Percheron.

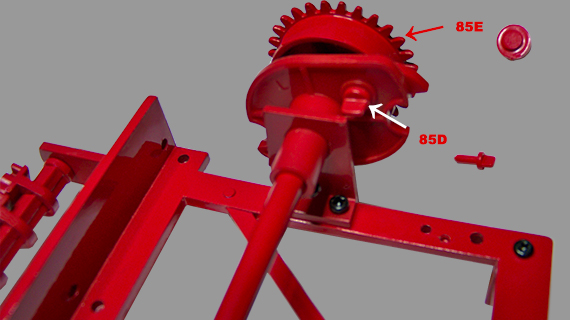

Montage sur la couronne du loquet d'entraînement de roue dentée du couvercle.
- 85/D - Loquet d'entraînement de roue dentée
- 85/E - Couvercle de roue dentée
Montage : 85/6.
Tracteur Percheron.
Système d'entraînement et de blocage du nouvement des dents de la herse gauche.

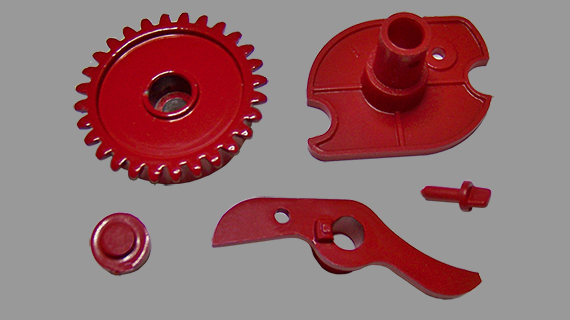

Liste des pièces n°85.
| 85/A | Roue dentée d'arbre manivelle | M | 1 |
| 85/B | Moyeu de blocage d'arbre manivelle | M | 1 |
| 85/C | Moyeu d'entrainement de roue dentée | M | 1 |
| 85/D | Loquet d'entrainement de roue dentée | P | 1 |
| 85/E | Couvercle de roue dentée | P | 1 |
Liste des vis montage n°85.
| Vis DM | 2,0 x 4,0 mm | 2 |
| Vis KM | 2,3 x 4,0 x 6,0 mm | 2 |
Total des pièces du montage n°85.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 002 |
| Total pièces | 005 |
| Total vis | 007 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 108 |
| Pièces plastiques | 271 |
| Total pièces | 381 |
| Total vis | 765 |
