Montage n°84 : Herse (3).
Tracteur Percheron.

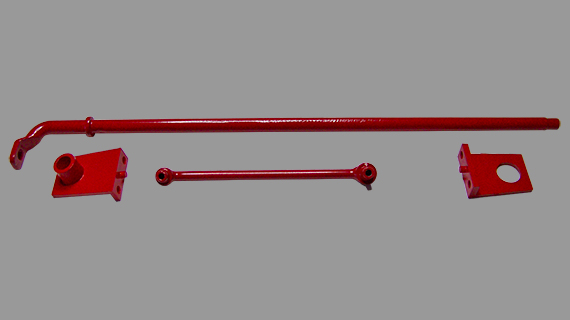

Assemblage de l'arbre manivelle gauche de nouvement des dents de la rangée.
Montage : 84/1.
Tracteur Percheron.

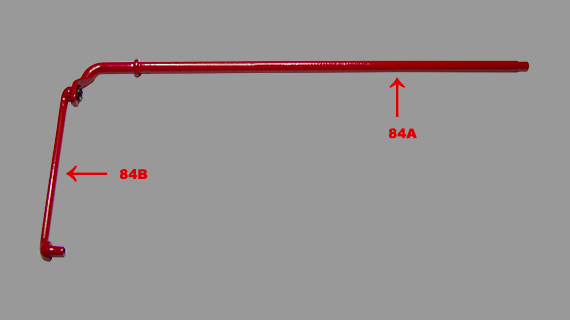

Assemblage de l'arbre manivelle avec la bielle de liaison.
- 84/A - Arbre manivelle
- 84/B - Bielle de liaison
Montage : 84/2.
Tracteur Percheron.

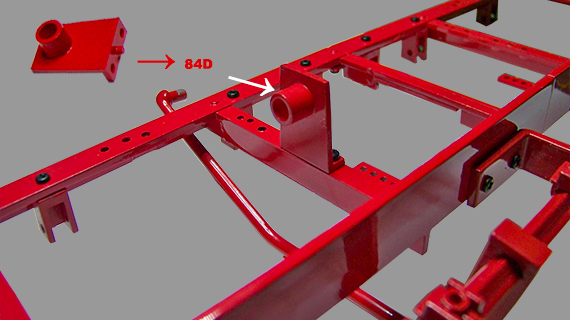

Montage de l'équerre support de l'arbre manivelle (1).
- 84/D - Équerre de surport d'arbre manivelle
Montage : 84/3.
Tracteur Percheron.

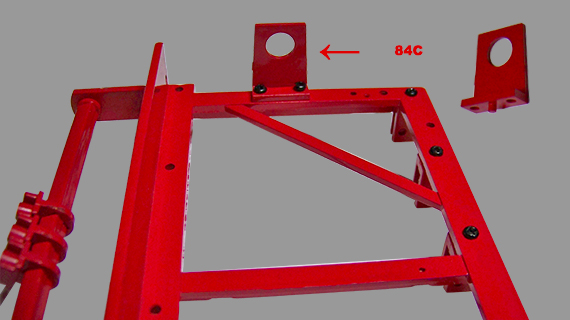

Montage de l'équerre support de l'arbre manivelle (2).
- 84/C - Équerre de surport d'arbre manivelle
Montage : 84/4 et 84/5.
Tracteur Percheron.

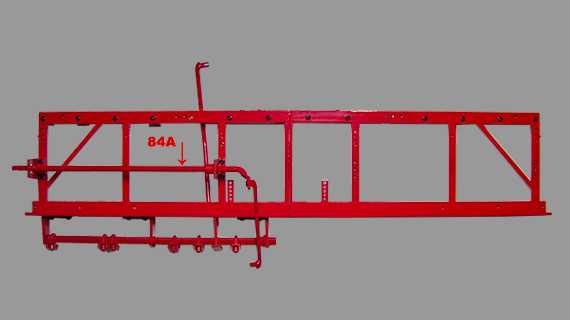

Montage de l'arbre manivelle sur la herse gauche.
- 84/A - Arbre manivelle
Liste des pièces n°84.
| 84/A | Arbre manivelle gauche de mouvement des dents de la rangée | M | 1 |
| 84/B | Bielle de liaison d'arbre manivelle gauche | M | 1 |
| 84/C | Support côté gauche d'arbre manivelle |
P | 1 |
| 84/D | Support côté droit d'arbre manivelle |
P | 1 |
Liste des vis montage n°84.
| Vis AM | 2,3 x 5,0 mm | 5 |
| Vis KM | 2,3 x 3,0 x 5,8 mm | 2 |
Total des pièces du montage n°84.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 002 |
| Total pièces | 004 |
| Total vis | 007 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 105 |
| Pièces plastiques | 269 |
| Total pièces | 376 |
| Total vis | 761 |
