Montage n°83 : Herse (2).
Tracteur Percheron.
Assemblage du système gauche de réglage de la hauteur des dents sur la herse.

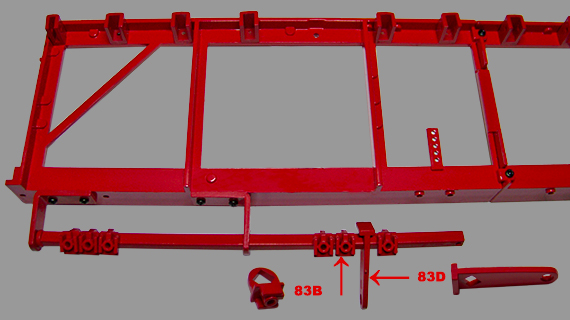

Montage : 83/1 et 83/2.
Tracteur Percheron.
Montage des trois manchons d'axe carré et de la bielle de commande sur l'axe carré gauche.
- 83/B - Manchon d'axe
- 83/D - Bielle de commande

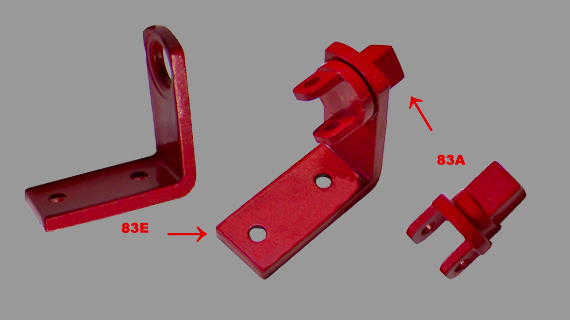

Montage : 83/3.
Tracteur Percheron.
Assemblage de l'embout d'axe carré sur l'équerre.
- 83/A - Embout d'axe carré
- 83/E - Équerre support embout carré

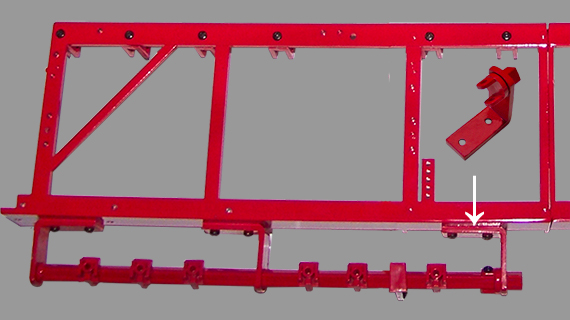

Montage : 83/4 et 83/5.
Tracteur Percheron.
Montage de l'équerre sur le cadre de la herse.

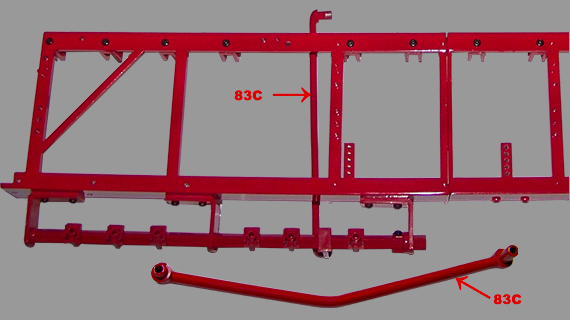

Montage : 83/6 et 83/7.
Tracteur Percheron.
Montage de la bielle de liaison.
- 83/C - Bielle de liaison

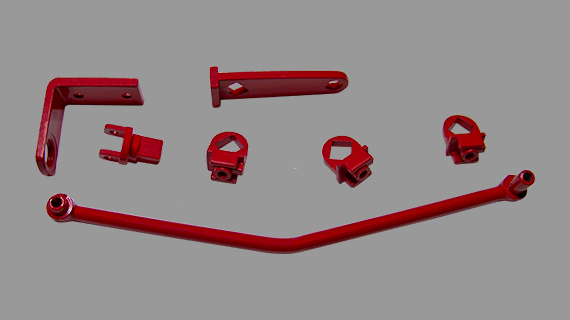

Liste des pièces n°83.
| 83/A | Embout d'axe carré | P | 1 |
| 83/B | Manchons d'axe carté support de bras d'amortisseur de dent de herse | P | 3 |
| 83/C | Bielle de liaison | M | 1 |
| 83/D | Bielle de commande | M | 1 |
| 83/E | Équerre support d'embout d'axe carré | P | 1 |
Liste des vis montage n°83.
| Vis AM | 2,3 x 4,0 mm | 3 |
| Vis KM | 2,3 x 4,0 x 6,0 mm | 2 |
| Vis DP | 2,3 x 8,0 mm | 2 |
Total des pièces du montage n°83.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 005 |
| Total pièces | 007 |
| Total vis | 007 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 103 |
| Pièces plastiques | 267 |
| Total pièces | 372 |
| Total vis | 754 |
