Montage n°82 : Herse (1).
Tracteur Percheron.
Assemblage du système de réglage de la hauteur des dents sur la herse.

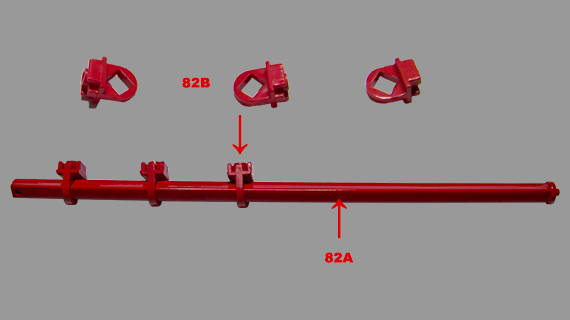

Montage : 82/1.
Tracteur Percheron.
Montage des manchons d'axe carré sur l'axe carré gauche de réglage de position des dents rangée gauche.
- 82/A - Axe carré gauche
- 82/B - Mnachon d'axe

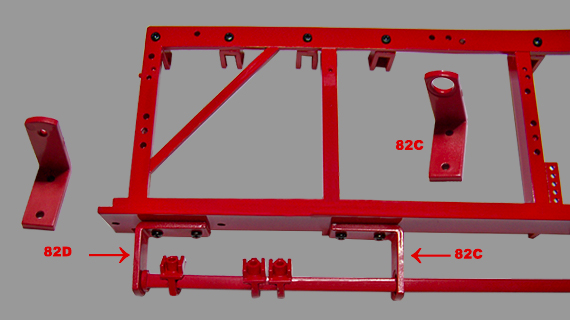

Montage : 82/2 à 82/5.
Tracteur Percheron.
Montage des deux équerre et axe carré sur le cadre de la herse.
- 82/C - Équerre centrale support d'axe carré
- 82/D - Équerre gauche support d'axe carré

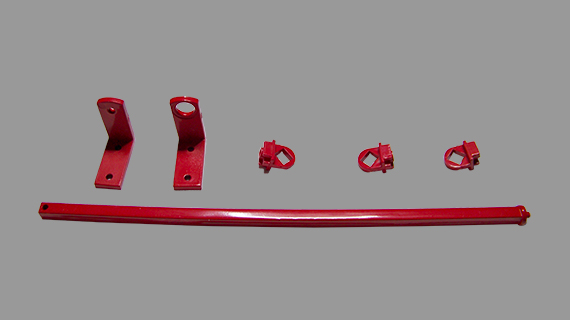

Liste des pièces n°82.
| 82/A | Axe carré gauche de réglage de position des dents rangée gauche | P | 1 |
| 82/B | Manchons d'axe carté support de bras d'amortisseur de dent de herse | P | 1 |
| 82/C | Équerre centrale support d'axe carré | M | 1 |
| 82/D | Équerre gaoche support d'axe carré | M | 1 |
Liste des vis montage n°82.
| Vis AM | 2,3 x 4,0 mm | 5 |
Total des pièces du montage n°82.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 004 |
| Total pièces | 006 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 101 |
| Pièces plastiques | 262 |
| Total pièces | 365 |
| Total vis | 747 |
