Montage n°77 : Dent de herse.
Tracteur Percheron.
Assemblage de la sixième dent de herse et son support (1).

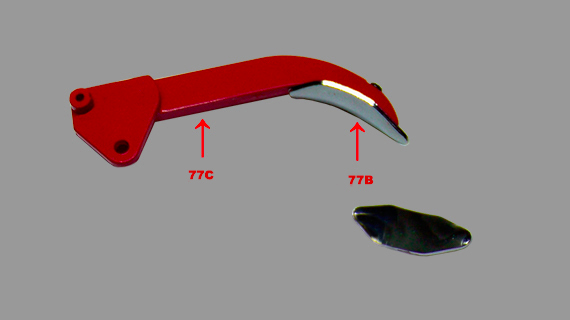

Montage : 77/1.
Tracteur Percheron.
Assemblage de dent sur le bras support de herse.
- 77/B - Bras support de dent de herse (1)
- 77/C - Dent de herse

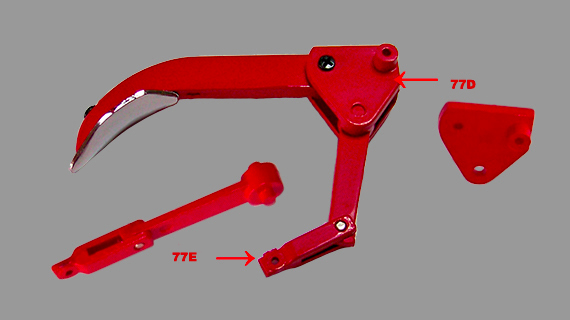

Montage : 77/2 et 77/3.
Tracteur Percheron.
Assemblage du petit bras de liaison avec la dent de herse.
- 77/A - Bras de fixation de l'amortisseur
- 77/D - Plaque de liaison triangulaire

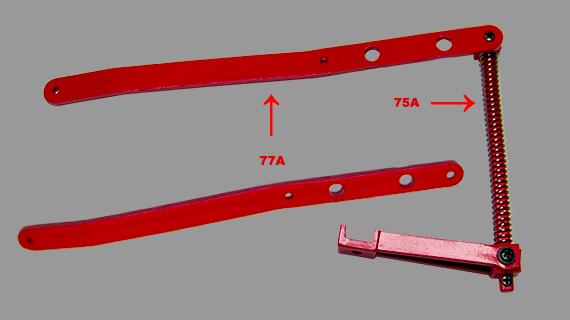

Montage : 77/4.
Tracteur Percheron.
Assemblage du petit bras de liaison avec la dent de herse.
- 77/A - Bras de fixation de l'amortisseur
- 75/A - Bras de fixation de l'amortisseur
Montage : 77/5 et 77/6 .
Tracteur Percheron.
Assemblage du bras de fixation de l'amortisseur.

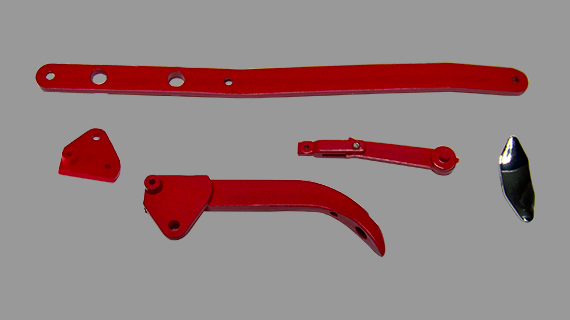

Liste des pièces n°77.
| 77/A | Bras de support de dent de herse | P | 1 |
| 77/B | Soc de dent de herse | P | 1 |
| 77/C | Dent de herse | P | 1 |
| 77/D | Plaque de fixation triangulaire | P | 1 |
| 77/E | Petit bras de liaison | P | 1 |
Liste des vis montage n°77.
| Vis CP | 1,5 x 4,0 mm | 3 |
| Vis RP | 1,7 x 3,0 x 5,0 mm | 5 |
Total des pièces du montage n°77.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 097 |
| Pièces plastiques | 240 |
| Total pièces | 339 |
| Total vis | 709 |
